Kas yra plokštelės tipo jungtis? (2)

Vaflio tipo jungtis yra tvirtinimo būdasvožtuvai(ypačdrugelių vožtuvai, atbuliniai vožtuvaitt) tarp vamzdžių flanšų naudojant ilgus varžtus. Jo charakteristika yra tokia: vožtuvas neturi savo integruotų flanšų; vietoj to ilgi varžtai praeina per dviejų vamzdžių flanšus, kad pritvirtintų vožtuvą viduryje.

1. Pagrindiniai privalumai ir trūkumai

Privalumai:

Vietos taupymas: plokštelinio vožtuvo ilgis (matmenys) yra 1/3–1/4 flanšinio vožtuvo ilgio.

Sąnaudų mažinimas: pašalina dviejų integruotų vožtuvo korpuso flanšų kalimą / apdirbimą.

Lengvas: galima tvarkyti rankiniu būdu be kėlimo įrangos, ypač didelio skersmens (pvz., DN200 ir daugiau).

Trūkumai:

Negalima nuimti atskirai: norint pakeisti plokštelinį vožtuvą, reikia atjungti abu vamzdžio flanšus (t. y. vamzdis turi būti atskirtas). Todėl jo negalima naudoti vamzdžių aklavietėse arba ten, kur pasiekiama tik viena pusė.

Reikalingas geras išlygiavimas: netinkamai suderinti vamzdžio flanšai gali susukti vožtuvą ir sukelti sandariklio gedimą.

Nelabai aukštam slėgiui: paprastai naudojamas žemo ir vidutinio slėgio (≤ PN40 / 300 klasė); itin aukštas slėgis gali iškraipyti vožtuvo korpusą.

2. Bendrosios programos

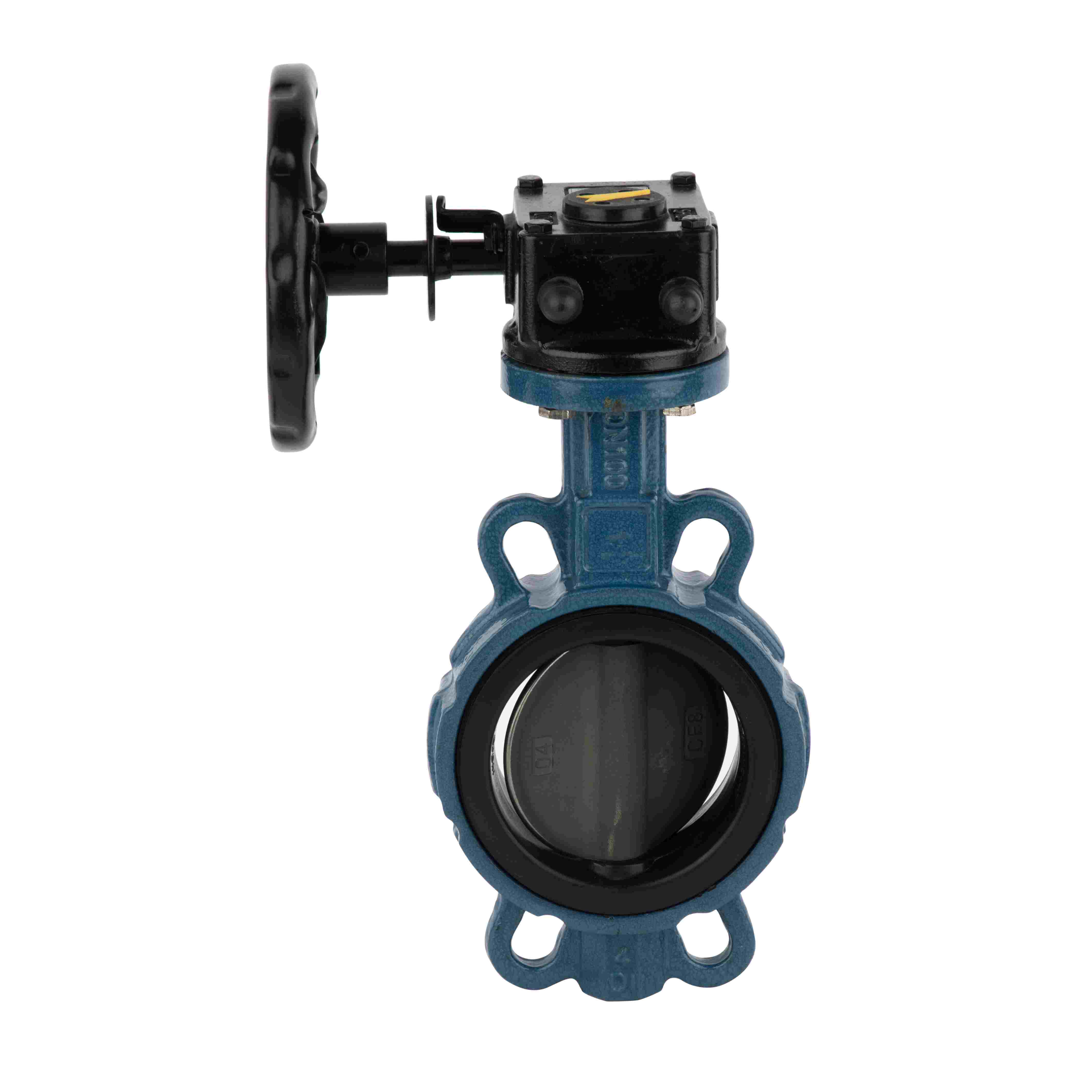

Vafliniai drugeliai: Vandens valymas, ŠVOK, priešgaisrinės sistemos – įprasta dėl mažos kainos ir lengvo montavimo.

Plokščių atbuliniai vožtuvai: Neleiskite atgaliniam srautui; daug trumpesni nei pasukami atbuliniai vožtuvai, užspausti tiesiai tarp flanšų.

Vožtuvai su plokštelėmis: atsparūs korozijai.

3. Diegimo pastabos

Varžto ilgis turi būti tiksliai apskaičiuotas:

2 × vamzdžio flanšo storis + vožtuvo vienas kito ilgis + 2 × tarpiklio storis + 2 × veržlės aukštis

Naudokite atitinkamus plokštelių sujungimo standartus (pvz., EN 593, API 609, GB/T 12238) su atitinkamais vamzdžių flanšo standartais (pvz., GB/T 9119, HG/T 20592).

Taikykite tolygų varžto sukimo momentą, kad išvengtumėte netolygaus suspaudimo, dėl kurio diskas gali įstrigti (dažna problema, susijusi su drugeliais vožtuvais).

Santrauka

Wafer tipo yra jungties konstrukcija, skirta mažam svoriui, mažoms sąnaudoms ir greitam montavimui. Jis iš esmės traktuoja vožtuvą kaip „užspaustą komponentą“ tarp dviejų vamzdžio flanšų. Renkantis reikia atsižvelgti į slėgio reitingą, techninės priežiūros prieigą ir pašalinimo dažnumą.
