Požeminiams vandens tinklams skiriamas naujas dėmesys, nes senstantys vamzdžiai, miestų pertvarkymas ir priežiūros reikalavimai keičia infrastruktūros planavimą. Dėl šių pakeitimų dėmesys sutelkiamas į vožtuvų prieinamumą, ypač kai eksploatacinė įranga sumontuota po žeme.
Daugelis savivaldybių vandens tinklų buvo nutiesti taip, kad tarnautų bendruomenėms dešimtmečius. Šioms sistemoms senstant, atkūrimo projektai turi būti skirti daugiau nei pažeistiems vamzdžiams. Vožtuvus, jungtis, prieigos kameras ir kitus komponentus taip pat reikia patikrinti ir, jei reikia, pakeisti.
Vožtuvas gali tinkamai veikti daugelį metų, tačiau jį sunku pasiekti, kai jis yra palaidotas po keliais, šaligatviais ar sutvarkytomis vietomis. Jei priežiūra reikalauja didelių kasimo darbų, darbai gali sutrikdyti eismą, paveikti netoliese esančias paslaugas ir padidinti projekto sudėtingumą.
Tai yra viena iš priežasčių, kodėl infrastruktūros planuotojai vis dažniau svarsto prieigos susitarimus dujotiekio atnaujinimo metu, o ne laiko juos antrine įrengimo detale. Tikslas yra ne tik pakeisti senstančią įrangą, bet ir užtikrinti, kad patikra ir eksploatavimas ateityje būtų lengviau valdomas.
Drugelis vožtuvas reguliuoja srautą per besisukantį diską vamzdžio viduje. Dėl santykinai kompaktiškos konstrukcijos jis tinkamas daugeliui vandens paskirstymo ir pramoninių įrenginių, įskaitant didesnio skersmens vamzdynus.

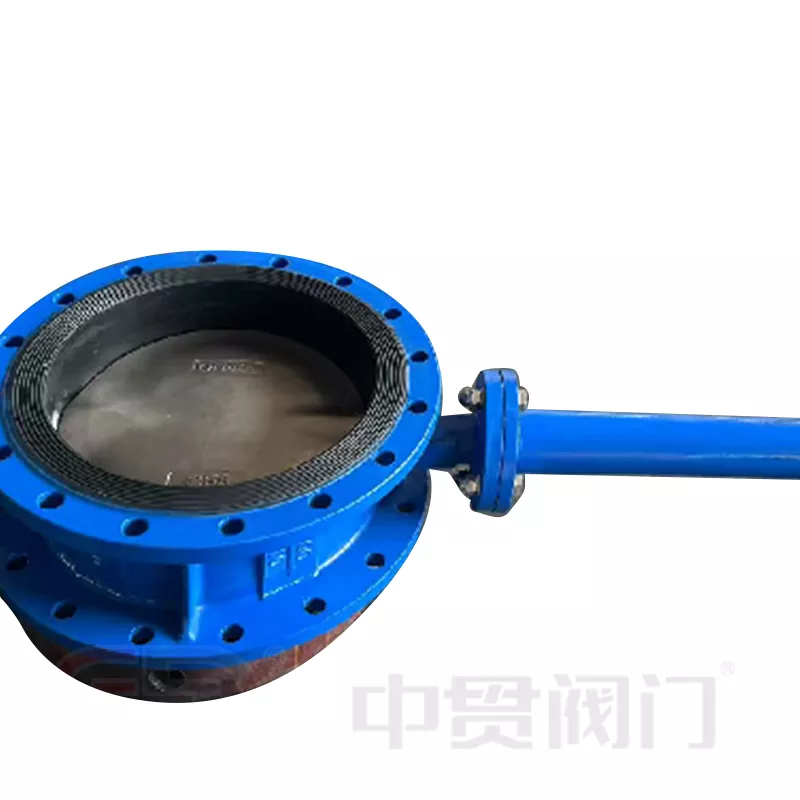

AnPailgintas kotas drugelio vožtuvasnaudoja išplėstinį veleno išdėstymą, kad prijungtų palaidotą vožtuvą su darbo tašku, esančiu aukščiau. Priklausomai nuo įrengimo, valdymo mechanizmas gali būti patalpintas prieigos kameroje arba kitoje paskirtoje vietoje, kurią lengviau pasiekti.
Šis išdėstymas gali sumažinti poreikį tiesiogiai pasiekti vožtuvo korpusą, kai reikia veikti. Tačiau nauda priklauso nuo montavimo gylio, stiebo konfigūracijos, veikimo būdo ir apsaugos nuo aplinkos poveikio.
Dizainas nepašalina visų priežiūros reikalavimų. Dar reikia parinkti ir sumontuoti vožtuvą, veleną, veikimo mechanizmą ir aplinkinę prieigos konstrukciją pagal dujotiekio sąlygas.
Požeminių vožtuvų prieinamumas yra svarbus kelių tipų infrastruktūros projektams.
| Taikymas | Pagrindinis svarstymas |
|---|---|
| Komunalinio vandens paskirstymas | Prieiga įprastinei izoliacijai ir srauto kontrolei |
| Vandens valymo įrenginiai | Vožtuvų vietų ir priežiūros maršrutų koordinavimas |
| Pramoniniai inžineriniai tinklai | Saugus veikimas ribotose įrengimo zonose |
| Miesto vamzdyno rekonstrukcija | Apriboti nereikalingus kasimo darbus ir paviršiaus trikdymą |
Pavyzdžiui, tankiai išplėtotame miesto rajone vožtuvas gali būti po asfaltuotu paviršiumi, kur dažnas kasimas būtų nepatogus. Prieinamos darbo vietos suplanavimas pradinio įrengimo metu arba suplanuotas atnaujinimas gali padėti supaprastinti vėlesnius priežiūros darbus.
Tinkama konfigūracija vis tiek priklauso nuo tinklo išdėstymo. Ne kiekvienam užkastam vožtuvui reikia pailginto koto, o alternatyvios vožtuvo konstrukcijos gali būti tinkamesnės, kai skiriasi erdvė, slėgio sąlygos ar veikimo reikalavimai.
Vožtuvo pasirinkimas požeminiam projektui apima ne tik jo vardinio skersmens nustatymą. Darbo aplinka ir numatomas priežiūros procesas turi įtakos galutinei konfigūracijai.
Montavimo gylis ir išlygiavimas yra svarbūs, nes kotas turi prijungti vožtuvą prie jo veikimo taško nesukeldamas netinkamos mechaninės apkrovos. Prailginimo ilgis turi atitikti svetainės išdėstymą, o aplinkinė konstrukcija turi turėti pakankamai laisvos vietos darbui.
Taip pat reikia atkreipti dėmesį į medžiagų ir sandarinimo suderinamumą. Vandens sudėtis, temperatūra, slėgis ir galimas dirvožemio drėgmės poveikis gali turėti įtakos medžiagos pasirinkimui ir sandarinimo reikalavimams. Nurodytas vožtuvas turi atitikti faktines eksploatavimo sąlygas.
Kitas aspektas yra prieigos kameros dizainas. Patogus veikimo taškas suteikia ribotą naudą, jei į kamerą sunku patekti, ji gali būti užtvindyta arba ją užstoja kitos komunalinės paslaugos. Todėl drenažas, paviršiaus apkrova ir prieigos priemonės turėtų būti vertinamos kaip platesnio įrenginio dalis.
Galiausiai, paleidimo ir priežiūros planuose turėtų būti nurodyta, kaip vožtuvas bus eksploatuojamas, tikrinamas ir išbandytas po montavimo. Aiškūs dokumentai gali padėti techninės priežiūros komandoms suprasti įrangos konfigūraciją, nepasikliaujant kasinėjimu ar prielaidomis.
Skaitmeninis stebėjimas tampa svarbia vandens tinklo valdymo dalimi, tačiau išmanioji infrastruktūra nepriklauso vien nuo programinės įrangos. Jutikliai ir valdymo platformos gali teikti informaciją apie tinklo sąlygas, o vožtuvai atlieka fizinę srauto reguliavimo arba izoliavimo užduotį.
AnPailgintas kotas drugelio vožtuvasgali būti šios platesnės infrastruktūros dalies dalis, kai jos mechaninė konfigūracija tinka vietai. Kai reikalingas automatinis valdymas, reikia įvertinti veikimo mechanizmo ir valdymo sistemos suderinamumą, o ne daryti prielaidą, kad pailgintas kotas automatiškai užtikrina nuotolinį valdymą.
Skirtumas yra svarbus, nes prieinamumas, automatizavimas ir stebėjimas yra atskiros funkcijos. Vožtuvą galima valdyti rankiniu būdu be elektroninio valdymo, o automatiniam vožtuvui reikia papildomos įrangos ir atitinkamų valdymo priemonių.
Vožtuvų gamyba apima kelis procesus, turinčius įtakos galutiniam komponentui, įskaitant apdirbimą, surinkimą, žymėjimą ir slėgio bandymą. Nuolatinis šių etapų valdymas yra svarbus, nes matmenų tikslumas, sandarinimo efektyvumas ir teisingas surinkimas turi įtakos vožtuvo veikimui.
Zhejiang Zhongguan Valve Manufacture Co., Ltd., įsikūrusi Yongjia, Vendžou, Džedziangas, turi patirties drugelių vožtuvų gamyboje. Nurodytas gaminių asortimentas apima plokštelių, auselių, U formos ir flanšo konfigūracijų, kurių įprasti gamybos dydžiai svyruoja nuo DN40 iki DN1600. Jo gamybos procesai apima CNC apdirbimą, surinkimą, vožtuvų žymėjimą ir slėgio bandymą.
Šios detalės suteikia pramonės kontekstą, leidžiantį suprasti, kaip gaminami ir tikrinami vožtuvų komponentai. Tačiau specifinės požeminio vamzdyno eksploatacinės savybės turi būti nustatytos pagal atitinkamas gaminio specifikacijas, įrengimo reikalavimus ir taikomus bandymų rezultatus.
Vamzdynų atstatymas vis labiau susijęs su tuo, kas atsitiks baigus tiesti. Įranga turi išlikti prieinama, suderinama su eksploatavimo sąlygomis ir valdoma visą jos naudojimo laiką.
Išplėstiniai koto išdėstymai yra vienas iš būdų pašalinti tarpą tarp palaidoto vožtuvo korpuso ir prieinamos darbo vietos. Jų tinkamumas priklauso nuo vietos sąlygų, priežiūros poreikių ir visos vamzdynų sistemos projekto.
Kadangi požeminiai tinklai ir toliau remontuojami ir atnaujinami,Pailgintas kotas drugelio vožtuvastebėra tinkama galimybė projektams, kuriuose eksploatavimo prieiga yra pagrindinis inžinerinis aspektas. Platesnė kryptis aiški: efektyviam vamzdyno modernizavimui reikia skirti dėmesio ne tik patiems vamzdžiams, bet ir praktiškoms detalėms, formuojančioms saugų eksploatavimą ir ilgalaikę priežiūrą.
