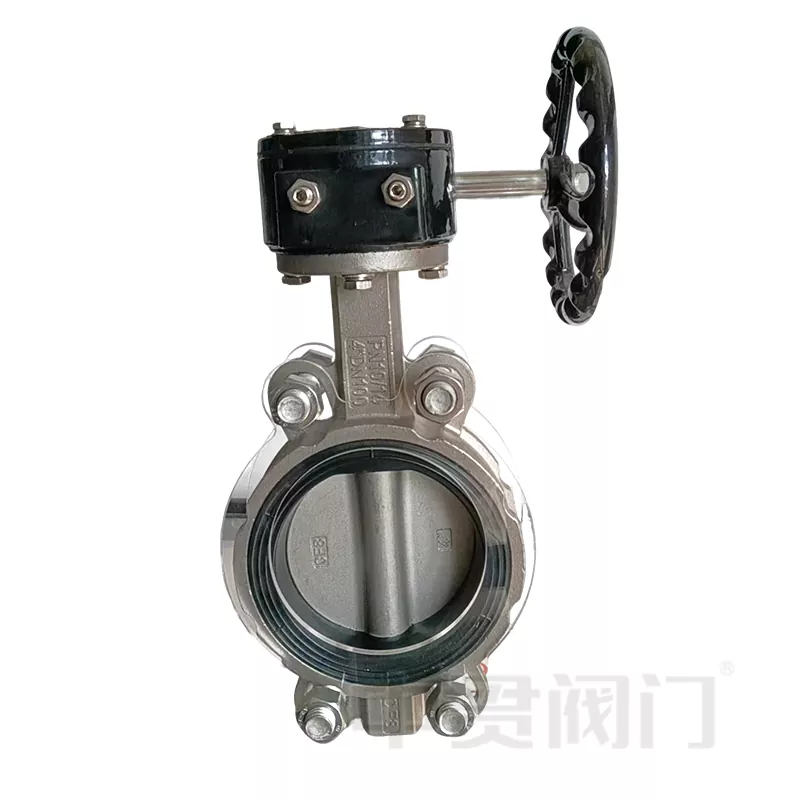

304 arba 316 klasių nerūdijančio plieno drugelio vožtuvas

Dėl 304 ar 316 klasių nerūdijančio plieno drugelio vožtuvo struktūrinių apribojimų jis netinka pramonės šakoms, kurios yra atsparios aukštai temperatūrai, dideliam slėgiui, korozijai ir susidėvėjimui. Palyginti pažengęs drugelio vožtuvas yra trijų ekscentriškų metalų kietojo sandariklio drugelio vožtuvas, kuriame vožtuvo korpusas ir vožtuvo sėdynė yra sujungti komponentai, o vožtuvo sėdynės sandarinimo paviršiaus sluoksnis yra suvirinamas šilumai atspariomis ir atsparumu korozijai. Daugiasluoksnis minkštas sukrautas sandarinimo žiedas yra pritvirtintas ant vožtuvo plokštės. Palyginti su tradiciniais drugelio vožtuvais, šis drugelio vožtuvas turi aukštos temperatūros atsparumo, lengvo veikimo, be trinties atidarymo ir uždarymo pranašumus ir kompensuoja sandarinimą padidėjus perdavimo mechanizmo sukimo momentui uždarant, o tai pagerina sandarinimo našumą ir prailgina drugelio vožtuvo aptarnavimo tarnavimo laiką

Nerūdijančio plieno drugelių vožtuvai yra vienas geriausiai parduodamų „Zhongguan“ vožtuvų produktų, dažnai eksportuojamų į Pietryčių Azijos šalis, taip pat yra platintojų penkiose Vidurinės Azijos šalyse
Vožtuvo korpusas: Paprastai jis pagamintas iš nerūdijančio plieno (pvz., 304, 316 ir kt.), Kuris turi stiprų atsparumą korozijai ir tinka įvairioms darbo sąlygoms.
Plokštė: disko formos struktūra, kontroliuojanti skysčio srautą per sukimąsi. Gali būti naudojamos drugelio plokštelės medžiagos gali atitikti vožtuvo korpusą ar kitas atsparus susidėvėjimui/korozijai atsparioms medžiagoms.
Vožtuvo stiebas: pavarą sujungia su drugelio plokštele, perduodama sukimo momentą, kad būtų pasiektas perjungimas ar reguliavimas.
Sandarinimo žiedas: Įprastas medžiagas sudaro guma, PTFE arba metaliniai sandarikliai, kad būtų užtikrintas sandarinimo našumas, kai vožtuvas uždarytas.
Vykdymo mechanizmas: rankinis (rankena, slieko pavara), elektrinė, pneumatinė arba hidraulinė disko režimas

Paraiška

Nerūdijančio plieno drugelių vožtuvai gali būti naudojami daugelyje skirtingų laukų, tokių kaip vandens valymas: komunalinių vandens tiekimas, nuotekų valymas.

Cheminis/farmacija: Korozinės terpės gabenimas (reikia aukšto lygio nerūdijančio plieno, pavyzdžiui, 316L).

Maistas ir gėrimai: Sanitarinės drugelio vožtuvai (poliruoti, kad atitiktų FDA standartus).

ŠVOK: Šaltojo ir karšto vandens cirkuliacijos sistema.

Laivas/energija: jūros vandens sistemos, katilo vamzdynai.

Pastabos

Taip pat reikia atkreipti dėmesį į šias problemas, susijusias su nerūdijančio plieno drugelio vožtuvo charakteristikomis: korozija, temperatūra ir dalelių kiekis (renkantis sandarinimo medžiagas).

Slėgio įvertinimas: PN10, PN16 ir kt. (Pasirinkta pagal vamzdyno projektavimo slėgį). Ryšio metodai: flanšo tipas, spaustuko tipas, suvirinimo tipas (priklausomai nuo vamzdyno sąsajos).

Standartinis sertifikavimas: API, ANSI, ISO arba Nacionalinis standartas (pvz., GB/T 12238).
