Kas yra drugelio vožtuvas?

A Drugelio vožtuvasyra dažniausiai naudojamas dujotiekis, skirtas skysčiams perduoti pramoninėms reikmėms. Jis turi platų taikymo asortimentą, pavyzdžiui, atliekant cheminį perdirbimą, metalurgiją, dujų generatorius, anglių dujas, gamtines dujas, suskystintas naftos dujas ir karštų/šaltų oro sistemų.


Drugelio vožtuvo veikimo principas apima skysčio terpės srauto reguliavimą per drugelio plokštelę. Drugelio plokštė yra vertikaliai išdėstyta vamzdyne. Jis yra disko formos ir sukasi aplink ašį vožtuvo korpuse. Eidamas vožtuvo kotelį, drugelio plokštelės deformacijos kampas gali būti sureguliuotas, kad būtų galima valdyti skysčio terpės srautą.

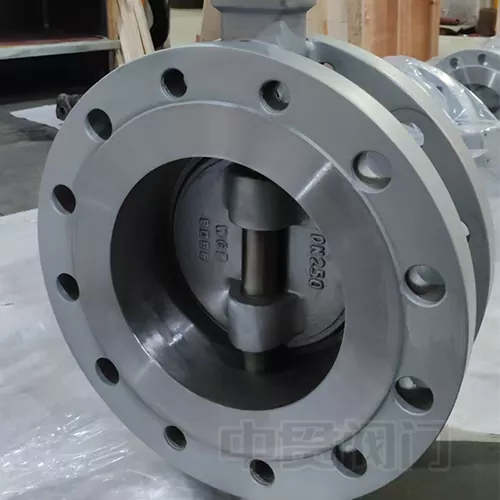

Butterfly Valve

Yra daugybė skirtingų tipųDrugelio vožtuvasS, pavyzdžiui, koncentriniai drugelio vožtuvai, vienkartiniai drugelio vožtuvai, dvigubi drugelio vožtuvai ir trigubai-posakių drugelio vožtuvai. Koncentrinio drugelio vožtuvo savybė yra ta, kad vožtuvo stiebo ašis, apskrito drugelio plokštės centras ir vožtuvo korpuso centras yra tame pačiame taške. Šio tipo drugelių vožtuvas turi paprastą struktūrą ir yra lengvai pagaminta. Tačiau jo trūkumas yra tas, kad drugelio plokštelė nuolat trintis su vožtuvo sėdyne, todėl greitai susidėvėjo. Vieno poslinkio drugelio vožtuvas išsprendžia šią problemą. Jis atskiria vožtuvo stiebo ašį nuo drugelio plokštelių centro, palengvindama suspaudimą tarp drugelio plokštės ir vožtuvo sėdynės. Nustatydami vožtuvo stiebo centrą tiek iš drugelio plokštelių centro, tiek vožtuvo kėbulo centro, gauname dvigubą drugelio vožtuvą. Ši konstrukcija veiksmingai sumažina trintį tarp drugelio plokštės ir vožtuvo sėdynės, sumažindama nusidėvėjimą ir žymiai prailgindama vožtuvo tarnavimo laiką. Tačiau dvigubo drugelio vožtuvai taip pat turi trūkumų tvarkant aukštos temperatūros skysčio terpę. Jei naudojami aukštai temperatūrai atsparūs kietieji sandarikliai, terpė yra linkusi į nuotėkį. Kita vertus, jei naudojami minkšti sandarikliai, jie negali atlaikyti aukštos temperatūros. Norėdami išspręsti šią problemą, trigubas poslinkisDrugelio vožtuvasbuvo sukurtas. Trečiasis poslinkis atskiria kūginio drugelio plokštelės sandarinimo paviršiaus ašį nuo cilindrinio vožtuvo korpuso ašies, paverčiant drugelio plokštės sandarinimo skerspjūvį nuo apskrito iki elipsės. Tai keičia pradinį padėties sandariklį į sukimo momento sandariklį, pasiekiant sandarinimą per vožtuvo sėdynės kontaktinį slėgį.
