Kas yra antgalio tipo jungtis?

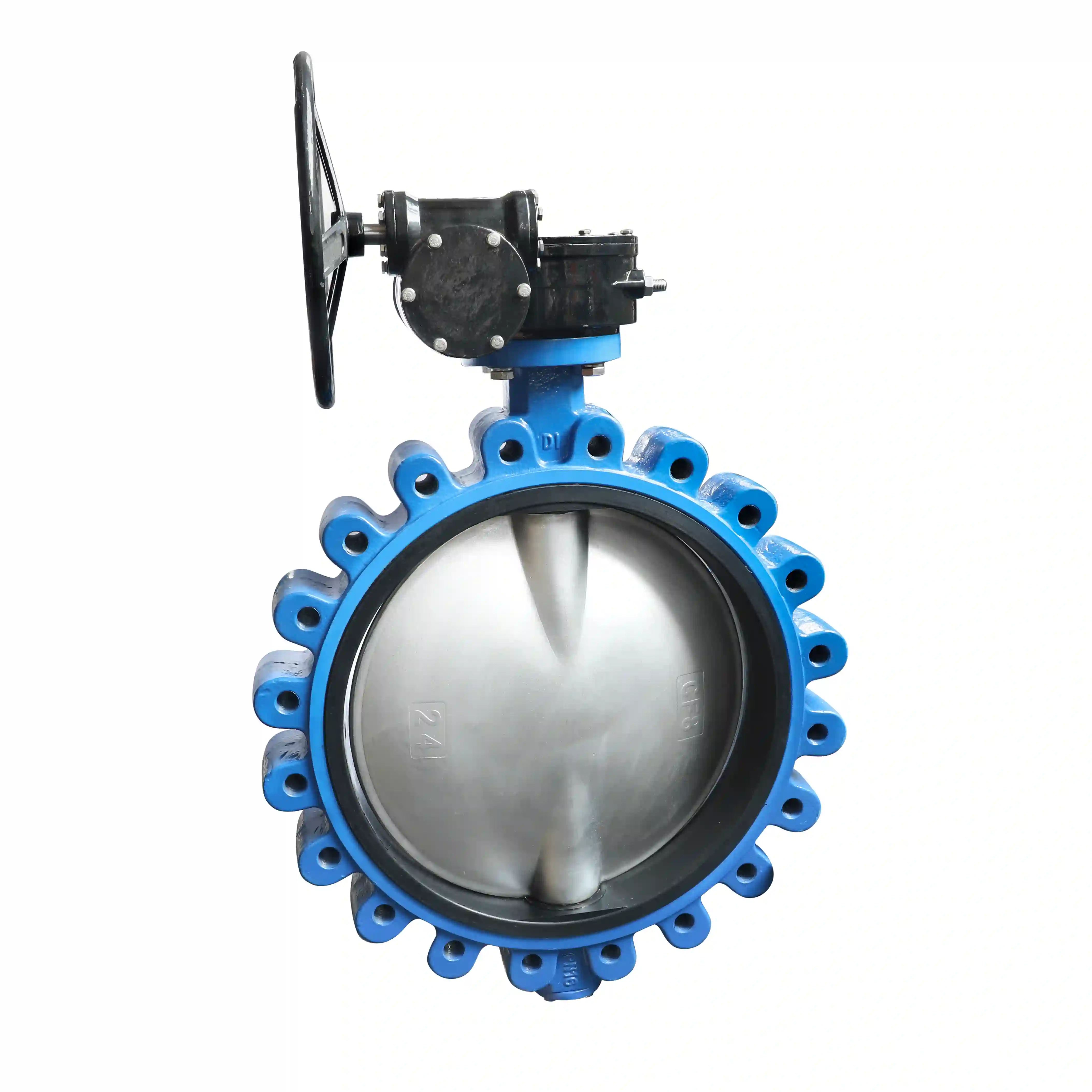

"Ligos tipo jungtis" paprastai reiškia antgalio tipo drugelio vožtuvo tarp vamzdžių flanšų įrengimo būdą. Šis sujungimo būdas labai paplitęs pramoninėse vamzdynų sistemose. Jis gavo savo pavadinimą dėl vožtuvo korpuso, turinčio "kilpų" konstrukcijas su varžtų skylėmis.

Norint geriau suprasti šį sujungimo būdą, jį galima palyginti su kitu įprastu tipu: plokštelės tipo jungtimi.

Pagrindinės funkcijos ir diegimo žingsniai

Nepriklausomas sujungimas, netrukdantis: Ryškiausias antgalio tipo jungties bruožas yra tas, kad vamzdžiai iš abiejų pusių yra atskirai pritvirtinti prie vožtuvo varžtais. Tai yra, kairėje pusėje esantis flanšas yra prisukamas prie kairiųjų vožtuvo auselių, o dešinė - panašiai prie dešiniųjų. Tai leidžia atskirai nuimti kiekvieną vamzdžio pusę, nepažeidžiant priešingos pusės sandariklio.

Montavimo būdas:

Padėkiteantgalio tipo drugelio vožtuvastarp dviejų vamzdžių flanšų ir sulygiuokite varžtų skyles.

Naudokite varžtus, kad tvirtai pritvirtintumėte flanšą iš abiejų pusių prie srieginių angų arba kiaurymių atitinkamose vožtuvo auselėse.

Pagrindinis dalykas: Skirtingai nuo plokštelių tipo jungčių, varžtai neturi visiškai pereiti per visą vožtuvą iš vienos pusės į kitą. Todėl varžtai yra trumpesni, todėl montavimas ir priežiūra yra lengvesni.

Kodėl reikalingas šis prisijungimo būdas?

Šis dizainas turi keletą ryškių pranašumų:

Palengvina „aklavietės“ ​​paslaugą: Kai vožtuvą reikia sumontuoti vamzdyno gale (pvz., kaip išleidimo vožtuvą vamzdžio gale), vienoje pusėje yra tik flanšas. Ant vieno flanšo galima tiesiogiai prisukti antgalio tipo vožtuvą – to negali padaryti plokštelinio tipo vožtuvas.

Pagerintas sistemos stabilumas: Palyginti su plokštelinio tipo vožtuvais, kurie remiasi ilgais varžtais, suspaudžiančiais juos tarp flanšų, nepriklausoma antgalio tipo vožtuvų fiksacija suteikia tvirtesnę atramą. Tais atvejais, kai vamzdynai patiria vibraciją arba svyruoja slėgį, šis sujungimo būdas užtikrina didesnį stabilumą ir patikimumą.

Lengvesnė priežiūra: Kadangi abi vamzdyno pusės yra sujungtos nepriklausomai, kai reikia remontuoti ar pakeisti vožtuvą, reikia išardyti tik tą pusę, kurią reikia apdirbti. Nereikia atjungti abiejų vamzdyno pusių vienu metu, todėl prastovas žymiai sumažėja.
