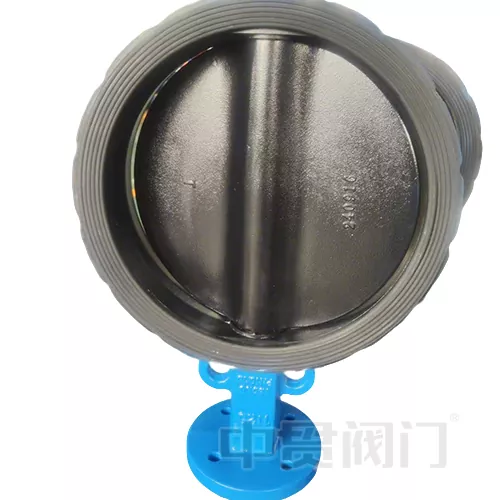

EN593 Projektavimo standartinis drugelio vožtuvas

Kaip svarbi specifikacija pramoninių vožtuvų srityje Europoje, „EN593“ projektavimo standartas suteikia sistemingą metalinių drugelių vožtuvų projektavimo, gamybos ir bandymo pagrindus. Šis straipsnis išsamiai išanalizuos pagrindinius standarto reikalavimus ir ištirs drugelių vožtuvų, kurie atitinka šį standartą (EN 593 projektavimo standartinį drugelio vožtuvą), techninius pranašumus pramoniniuose scenarijuose.

Pagrindinės EN593 standarto specifikacijos

EN593 sukūrė Europos standartizacijos komitetas (CEN) ir yra pritaikytas metalinių drugelių vožtuvų projektavimui flantiniuose arba užpakaliniuose vamzdynų sistemose, apimančiose izoliacijos, reguliavimo ir valdymo funkcijas. Jo techniniai akcentai yra:

Slėgis ir dydžio diapazonas:

1. Nominalus slėgis (PN): nuo 2,5 iki 40 bar; Amerikos standartinė klasė (klasė): nuo 150 iki 300;

2. Nominalusis skersmuo (DN): DN20 iki DN2400, maksimalus 2,4 metro skersmens dizainas (DN2400);

3. Specialioms programoms (tokioms kaip proceso valdymas) reikalaujama nuorodos į EN1349 ir ​​EN60534-2-1 papildomus standartus.

Medžiagos ir struktūriniai reikalavimai:

1. Vožtuvo korpusas turi būti pagamintas iš korozijai atsparaus metalo (pvz., Anglies plieno, nerūdijančio plieno ar dvipusio plieno) ir patenkinti EN 10204 medžiagos sertifikatą;

2. Vožtuvo stiebo ir drugelio plokštelės turi būti sukuriamos stiprumo, o vožtuvo sėdynės sandariklis turi būti pritaikytas minkštiems sandarikliams (EPDM/FKM) arba metaliniams iki metalo kietus sandariklius;

3. Flanšo sujungimo matmenys griežtai laikosi EN 558 standarto, kad užtikrintų visuotinį keičiamumą.

Našumo bandymo specifikacijos:

1. Sandarinimo testas: Pagal ISO 5208 standartą, nulis nutekėjimas pasiekiamas 1,1 karto didesniu nei įvertintas slėgis;

2. Veiklos sukimo momento patikrinimas: Įdiegus pavarą, jis turi praeiti 1000 atidarymo ir uždarymo ciklo bandymus, o sukimo momento svyravimas yra 5%;

3. Slėgio stiprumo testas: vožtuvo korpusas turi atlaikyti 1,5 karto didesnio PN slėgio hidrostatinio slėgio testą 3 minutes be deformacijos

„Ouren593“ dizaino standartinis drugelio vožtuvas griežtai laikykitės šių standartų, jei jums reikia patvirtinti kitą standartą, tiesiog susisiekite su mumis.

Techniniai pranašumai

Techniniai pranašumai:

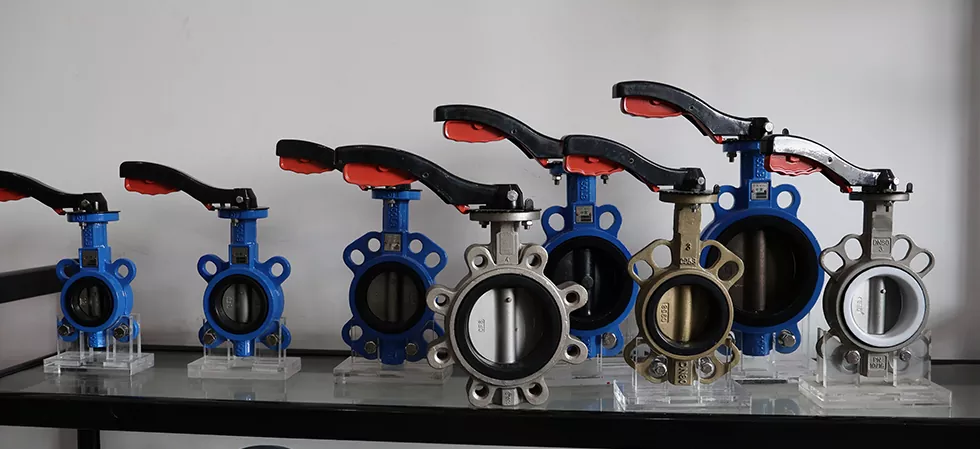

Drugelio vožtuvas, kuris atitinka EN593 standartą (EN593 dizaino standartinis drugelio vožtuvas), gerai veikia šiais scenarijais:

Prisitaikymas prie atšiaurios žiniasklaidos:

1. Optimizuodamas drugelio plokštelės paviršių pyniu, PTFE ar metaline danga, jis gali atlaikyti stiprią rūgšties, aukštos temperatūros garą ir abrazyvinę granuliuotą terpę13;

2. Pavyzdžiui, DN1600 vožtuvas ilgą laiką gali atlaikyti H2S koroziją esant 150 ℃ ir PN16 sąlygoms naftos augalo sieros atkūrimo sistemoje.

Didelio efektyvumo sandarinimo dizainas:

1. Kviečiosios sandarinimo struktūra (dviguba ekscentrinė arba trigubas ekscentriškas) sumažina atidarymo ir uždarymo trintį ir prailgina vožtuvo sėdynės tarnavimo laiką;

2. Minkšto sandariklio vožtuvo sėdynės nuotėkio lygis pasiekia VI klasę (burbulo lygio antspaudas), o kietasis sandariklis atitinka priešgaisrinės saugos standartą (API 607).

Intelektualus atnaujinimo potencialas

1. Standartizuota ISO5211 kvadratinės veleno sąsaja (F05-F25) palaiko greitą elektrinių/pneumatinių pavarų integraciją;

2. Kartu su pramoniniu daiktų internete (IIOT) vožtuvo sukimo momentą, temperatūros ir nuotėkio įspėjimo duomenis galima stebėti realiuoju laiku.
