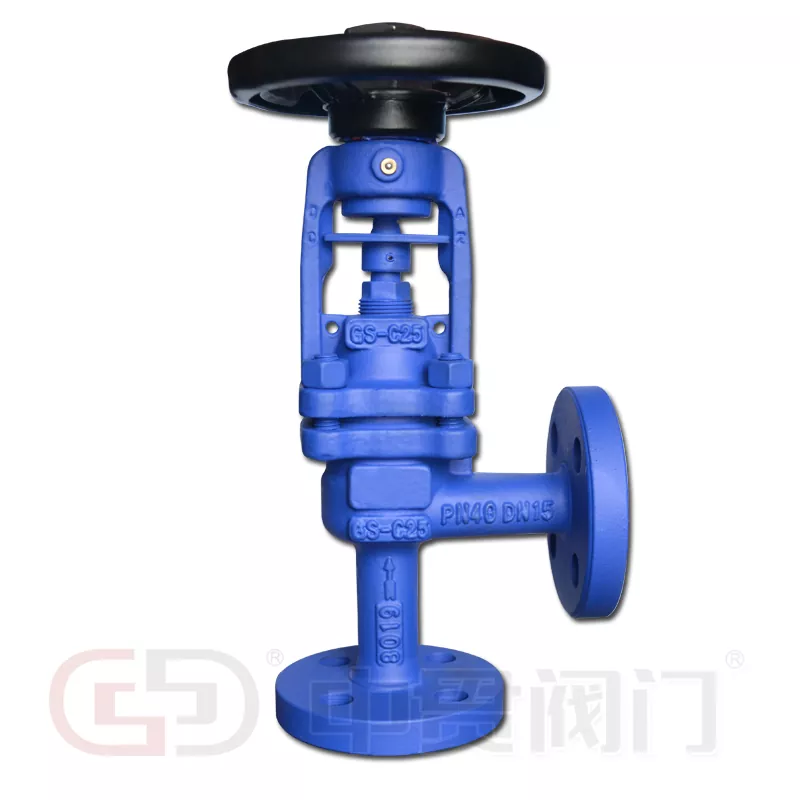

DIN standartinis silfoninis sandarus kampinis rutulinis vožtuvas

Zhongguan tiekiaDIN standartinis silfoninis sandarus kampinis rutulinis vožtuvaspramoniniams vamzdynams įsigyti, derinant 90° kampo korpuso konstrukciją su metaliniu silfoniniu stiebo sandarikliu, skirtu garo, šiluminės alyvos, karšto vandens, technologinių dujų ir amoniako sistemoms. Vožtuvą galima įsigyti iš korpuso medžiagų, įskaitant ketaus, kaliojo ketaus, ketaus ir nerūdijančio plieno, su SS304, SS316, SS316L, SS310S ir Hastelloy C dumplių variantais. Nurodytas dydžių diapazonas yra DN15–DN400, o slėgio vertės yra PN16 a6–0°C maksimali temperatūra PN16 a.0P.

Pramoninių vamzdynų kampinis modelis

Kampinis korpusas nukreipia srautą 90° kampu, integruodamas krypties pasikeitimą į vožtuvo struktūrą. Šis išdėstymas gali panaikinti atskirą alkūnę suderinamuose vamzdynų išdėstymuose, sumažinti jungčių skaičių ir supaprastinti montavimą uždarose erdvėse.

• Kompaktiškas dujotiekio maršrutas:Integruoja srauto krypties pokyčius vožtuvo vietoje.
• Srauto reguliavimas:Apsauginio vožtuvo diskas ir lizdas kontroliuoja proceso terpės praėjimą.
• Išjungimo našumas:Sėdimoji konstrukcija palaiko izoliaciją pramoninėse skysčių sistemose.
• Prieiga prie techninės priežiūros:Gaubto ir koto mazgas suteikia prieigą prie vidinių valdymo komponentų.

Metalinė silfono sandarinimo konstrukcija

Metalinis silfonas supa judantį kotą ir išsiplečia arba susitraukia vožtuvo veikimo metu. Jis sukuria barjerą tarp proceso terpės ir išorinės aplinkos, sumažindamas priklausomybę nuo įprastinio sandariklio, kaip pagrindinio koto sandariklio.

Dvigubas sandarinimas su silfonu ir įpakavimu

Sandarinimo įtaisas sujungia metalinį silfoną su antriniu PTFE arba grafito sandarikliu.

• Pirminis sandarinimas:Silfonas riboja proceso terpės nuotėkį išilgai vožtuvo koto.
• Antrinis sandarinimas:Įpakavimas suteikia papildomą barjerą, jei silfonas praranda vientisumą.
• Veikimo stabilumas:Atitinkamos dumplių medžiagos ir patikimos mechaninės konstrukcijos palaikymo paslaugos sistemose, kuriose veikia aukšta temperatūra ir nuolat veikia vožtuvas.

Ši konfigūracija ypač tinka garo, šiluminės alyvos ir technologinių dujų įrenginiuose, kur svarbi išorinė nuotėkio kontrolė.

Medžiagos ir techninės specifikacijos

Medžiagos pasirinkimas skirtingoms eksploatavimo sąlygoms

• GG25 ir GGG40:Ketaus ir kaliojo ketaus parinktys, skirtos pramoninėms vandens ir komunalinėms sistemoms pagal jų taikomus eksploatacinius įvertinimus.
• 1.0619+N (GS-C25):Lietas plienas, skirtas pramoniniam slėgiui.
• 1,4308 (CF8) ir 1,4408 (CF8M):Nerūdijančio plieno parinktys paslaugoms, kurioms reikalingas atsparumas korozijai.
• SS316L ir SS310S silfonai:Alternatyvios nerūdijančio plieno rūšys įvairioms cheminėms ir šiluminėms aplinkoms.
• Hastelloy C silfonai:Lydinio pasirinkimas reiklioms korozinės terpės programoms.
• Stelitinis kietasis paviršius:Pasirenkamas sėdynės ir disko paviršiaus apdorojimas darbams, kuriems reikalingas didesnis atsparumas dilimui.

Žiniasklaida ir pramoninis pritaikymas

DIN standartinis silfoninis sandarus kampinis rutulinis vožtuvas tinka pramoninėms sistemoms, kurioms reikia krypties srauto keitimo, kontroliuojamo skysčio praėjimo ir mažesnio stiebo nuotėkio.

• Steam sistemos:Pramoninis garų paskirstymas ir terminis apdorojimas – taip pat žrDIN standartinis silfoninis sandarus gaubtinis vožtuvas.
• Šiluminės alyvos grandinės:Šilumos perdavimo sistemos, veikiančios aukštesnėje temperatūroje –DIN standartinis gaubtinis vožtuvasyra susijusi tiesaus modelio parinktis.
• Vandens cirkuliacija:Karšto ir šalto vandens vamzdynai pramoniniuose objektuose.
• Procesiniai dujotiekiai:Dujų tvarkymo sistemos, kuriose koto sandarinimas yra pagrindinis dizaino aspektas.
• Amoniako augalai:Proceso sistemos, kurioms reikalingas tinkamas medžiagų suderinamumas.
• Šildymo įrenginiai:Pramoniniai šilumos perdavimo tinklai, naudojantys garus arba šiluminius skysčius.

Kampinio korpuso konfigūracija apjungia srauto krypties pokyčius ir vožtuvo veikimą viename agregate, todėl ji naudinga kompaktiškiems vamzdynų išdėstymui. Apie susijusius dujotiekio komponentus žrDIN standartinis atbulinis vožtuvas,DIN standartinis vartų vožtuvas, irDIN standartinis Y tipo koštuvas.

Pagrindinės vožtuvo pasirinkimo specifikacijos

DIN standartinį silfoninį sandarų kampinį rutulinį vožtuvą galima įvertinti naudojant šiuos veikimo ir montavimo parametrus:

1. Vidutinė:Garai, šiluminė alyva, vanduo, amoniakas arba proceso dujos.
2. Veikimo sąlygos:Projektinis slėgis, normali temperatūra ir maksimali darbinė temperatūra.
3. Dujotiekio matmenys:DN dydis, jungties tipas ir montavimo vieta.
4. Reikalavimai medžiagai:Korpusas, variklio dangtis, silfonai, sėdynė, diskas ir pakavimo medžiagos.
5. Vožtuvo funkcija:Srauto reguliavimas, izoliavimas arba abiejų derinys.
6. Taikomas standartas:Reikalingas DIN standartas, jungties matmenys ir tikrinimo reikalavimai.

Zhongguan gamyba ir techninė pagalba

Zhejiang Zhongguan Valve Manufacture Co., Ltd.daugiau nei 19 metų daugiausia dėmesio skyrė vožtuvų gamybai ir tiekimui, o gamybos bazės yra Tiandzine ir Vendžou. Tiandzino bazė buvo įkurta 2016 m., po to 2019 m. Oubei mieste, Yongjia, Vendžou, buvo įkurta Zhejiang įmonė.

Jo produktų asortimentas apimadrugelių vožtuvai, rutuliniai vožtuvai, vartų vožtuvai, atbuliniai vožtuvai, kojiniai vožtuvai, koštuvai ir valdymo vožtuvai. Gamybos įranga apima vožtuvų slėgio bandymo mašinas, vožtuvų lizdų montavimo įrangą, veleno įvorės montavimo įrangą ir vožtuvų žymėjimo įrangą.

Techninė pagalba apima vožtuvų pasirinkimą pagal darbinę temperatūrą ir terpės tipą. Gamybos patikrinimai apima slėgio bandymus, o įmonė suteikia vienerių metų garantiją su nemokamu pakeitimu patvirtintoms su kokybe susijusioms problemoms pagal savo paslaugų sąlygas. Taip pat galite peržiūrėti mūsųsertifikatusirkooperatinės bylos.

Pramoninėms garo, šiluminės alyvos, vandens ir dujų sistemomsDIN standartinio kampo tipo silfoninis sandarus gaubtinis vožtuvassujungia kampinio modelio korpusą, metalinį silfono koto sandarinimą ir daugybę medžiagų, skirtų pramoniniams vamzdynams. Ištirkite visąDIN standartinis pramoninis vožtuvassusijusių dujotiekio komponentų diapazonas.

DUK

Ar vožtuvą galima montuoti bet kokia kryptimi?

Montuojant reikia laikytis srauto krypties, nurodytos ant vožtuvo korpuso. Kampinis korpusas turi apibrėžtas įleidimo ir išleidimo angas, todėl vamzdynų išdėstymas turi atitikti numatytą srauto kelią.

Kokie yra pirmieji dumplių susidėvėjimo ar gedimo požymiai?

Išorinis nuotėkis aplink stiebo sritį, nestabilus slėgis pasroviui arba pastebimas darbinio sukimo momento pokytis gali rodyti dumplių susidėvėjimą. Antrinis įpakavimas gali užtikrinti laikiną sandarinimą, tačiau silfonas turi būti patikrintas ir pakeistas, jei patvirtinama žala.

Ar vožtuve gali būti sumontuota pavara?

Vožtuvas gali būti tiekiamas su tvirtinimo sąsaja suderinamoms rankinėms, pneumatinėms arba elektrinėms pavaroms. Pavaros pasirinkimas priklauso nuo sukimo momento reikalavimų, eigos ir konkretaus vožtuvo dydžio veikimo sąlygų.

Ką reikia patikrinti montuojant flanšą?

Patikrinkite flanšo išlygiavimą, tarpiklio tipą ir varžtų priveržimo seką. Netolygi varžtų apkrova gali iškreipti korpusą arba sukelti nuotėkį, ypač esant didesniam DN dydžiui ir aukštesniam slėgiui.

Ar pakaitinius silfonus ir sėdynės komponentus galima įsigyti atskirai?

Suderinamiems vožtuvų modeliams gali būti tiekiami pakaitiniai silfonai, lizdas, diskas ir sandarinimo komponentai. Tinkama dalis priklauso nuo vožtuvo dydžio, slėgio vertės, korpuso medžiagos ir iš pradžių nurodytos silfono medžiagos.Susisiekite su mumissu originalia pakeitimo pasiūlymo specifikacija.
