Kas yra flanšinė jungtis?
Flanšinis sujungimas yra sujungimo būdas, kuriame plačiai naudojamas nuimamas mechaninis. Vamzdžiams, vožtuvams ar įrangai sandariai sujungti dažnai naudojama pora flanšų, sandarinimo tarpiklis ir varžtai bei veržlės.
Jo pagrindinis principas yra:naudojant varžtų priveržimo jėgą suspausti sandarinimo tarpiklį tarp flanšų, taip apsaugant skystį (skystį ar dujas) nuo nuotėkio.

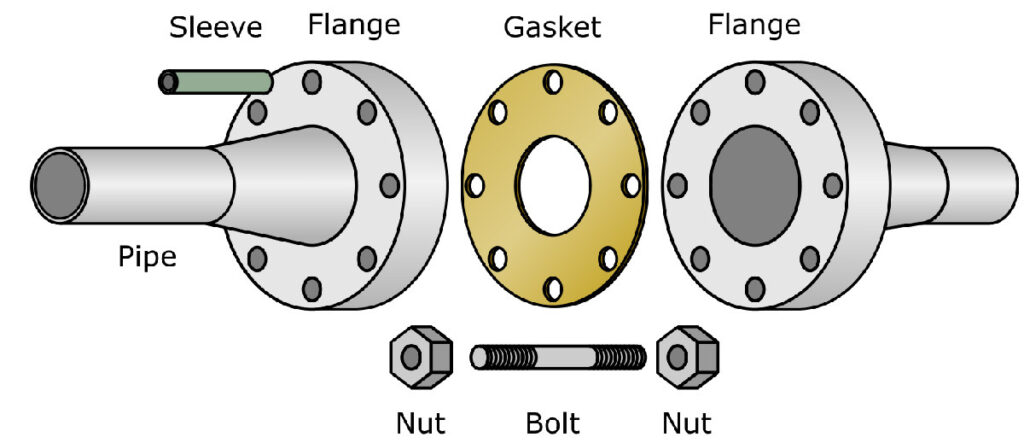

Įprasta flanšinė jungtis, kurią sudaro šios keturios pagrindinės dalys:

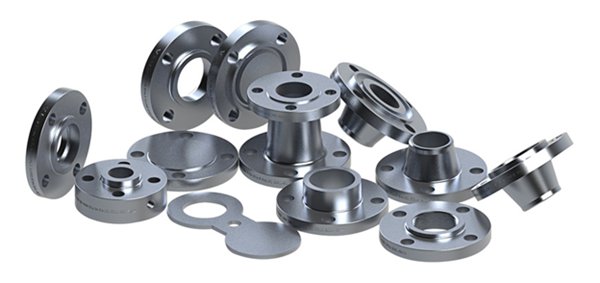

Flanšas: disko formos dalis, pritvirtinta prie vamzdžio arba įrangos prievado galo, paprastai su varžtų skylutėmis.
Sandarinimo tarpiklis: Įdėkite tarp dviejų flanšų sandarinimo paviršių, jis prispaudžiamas, kad būtų sandarinimas.
Varžtai ir veržlės: Praeikite per varžtų skylutes ant flanšų, kad užtikrintumėte sugriebimo jėgą.
Sandarinimo paviršius: flanšo paviršius, kuris artėja prie tarpiklio; jis būna skirtingų tipų (pvz., pakeltas veidas, vyriškas/moteriškas veidas ir kt.).
Pagrindiniai privalumai:
Didelis privalumas ir tvirtas sandarinimas: Kvalifikuotas dirbti su aukštu slėgiu, aukšta temperatūra ar erozija.
Lengvas išmontavimas ir priežiūra: Jungtį galima lengvai atidaryti vamzdžių valymui, įrangos patikrinimui ar dalies keitimui.
Geras pakeičiamumas: Flanšai atitinka nacionalinius standartus (pvz., GB), chemijos pramonės standartus (pvz., HG), mechaninės pramonės standartus (pvz., JB) ir tarptautinius standartus (pvz., ANSI/ASME, DIN). Skirtingų gamintojų gaminiai gali būti keičiami su sąlyga, kad jie atitinka tą patį standartą.
Bendrosios programos:
Vamzdynų inžinerija: Vamzdžių sujungimas su vamzdžiais, vamzdžių su vožtuvais ir vamzdžių sujungimas su siurbliais.
Slėgio talpykla: Reakcijos indų ir talpyklų šulinių ir rankinių angų priedai.
Ryšio taškas: Slėgio reguliatorių įleidimo ir išleidimo jungtys bei jungtys tarp kanalo korpuso ir šilumokaičių korpuso.
Gamybos sistemos ir komunalinės paslaugos: Naftos, chemijos, gamtinių dujų, vandens valymo, šildymo sistemos ir kt.
Paprastas palyginimas su kitais ryšio būdais:
Palyginti su suvirinimu: Flanšinės jungtys yra nuimamos, tačiau jos yra brangesnės ir gali sukelti papildomų nuotėkio vietų.
Palyginti su srieginėmis jungtimis: Flanšinės jungtys gali atlaikyti didesnį slėgį ir prisitaikyti prie didesnio vamzdžių skersmens, tačiau jas sudėtingiau montuoti ir reikia daugiau vietos.
Paprasta santrauka: Kai reikia atlaikyti aukštą slėgį, susidoroti su dideliu vamzdžių skersmeniu arba dažnai reikia išardyti techninės priežiūros tikslais, flanšinis sujungimas paprastai yra mėgstamiausias būdas. Dažniausiai pasitaikantys pavyzdžiai yra gaisrinių vandens vamzdžių arba gamyklinių garo vamzdynų jungtys, išryškinančios „pakeltus diskus“ ir tvirtinamos varžtų ratu.
