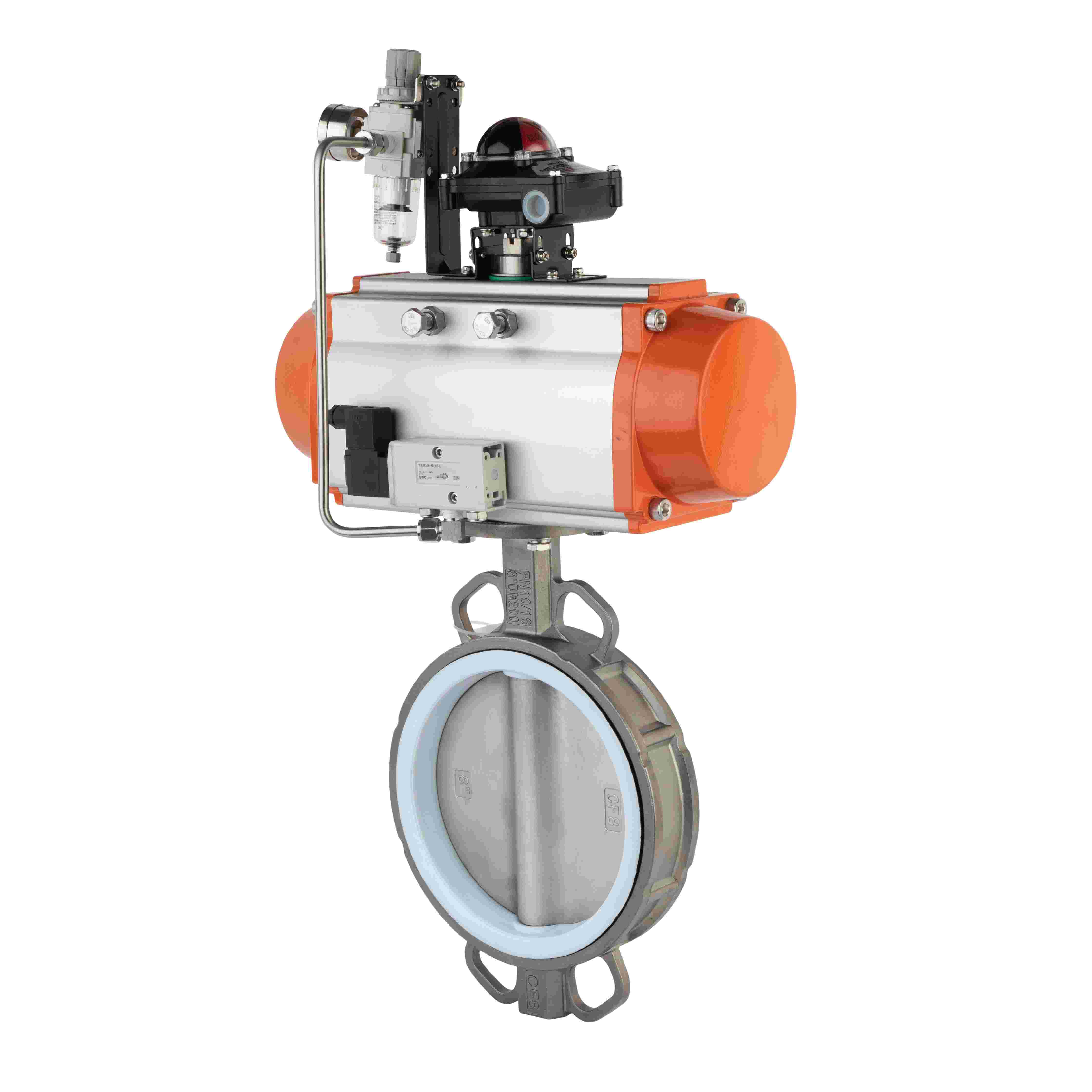

Vaflinio tipo jungtis yra vožtuvų tvirtinimo būdas (ypačdrugelių vožtuvai,atbuliniai vožtuvaitt) tarp vamzdžių flanšų naudojant ilgus varžtus. Jo charakteristika yra tokia: vožtuvas neturi savo integruotų flanšų; vietoj to ilgi varžtai praeina per dviejų vamzdžių flanšus, kad pritvirtintų vožtuvą viduryje.
Vožtuvas: vožtuvo korpuse nėra flanšinių varžtų skylių, tik sklandus nustatymo paviršius. Įprasti pavyzdžiai: plokšteliniai sklendės, atbuliniai vožtuvai.
Varžtai: paprastai smeigtukai arba kiauryminiai varžtai, pakankamai ilgi, kad galėtų praeiti pro abiejų vamzdžių flanšų varžtų skyles.
Vamzdžių flanšai: Vamzdžių galuose turi būti standartiniai flanšai.
Veržlės: Naudojamos priveržimui.
Įdėkite plokštelinį vožtuvą tarp dviejų vamzdžių flanšų.
Įkiškite ilgus varžtus per vieno vamzdžio flanšo varžtų skyles → per kalibravimo angas plokštelės vožtuvo korpuse → per atvirkštinio vamzdžio flanšo varžtų angas.
Abiejuose galuose pritvirtinkite veržles. Priveržiant veržles, abu vamzdžių flanšai sutraukiami.
Ši suspaudimo jėga užsandarina vožtuvą tarp flanšų, o tarpikliai (arba vožtuve įmontuotas elastingas sandariklis) sudaro sandarinimo sąsają.
| Funkcija |
Vaflių tipas |
Flanšinis (tradicinis) |
| Varžtai |
Ilgi varžtai; toks pat numeris kaip ir flanšo skylės |
Du varžtų / veržlių rinkiniai (po vieną flanšui) |
| Vožtuvų konstrukcija |
Lengvas, plonas, kompaktiškas |
Sunkus, ilgas, su integruotais flanšais |
| Įdiegimas/pašalinimas |
Norint nuimti vožtuvą, reikia atjungti abi puses |
Galima nuimti vožtuvą atsukant vieną flanšą |
| Kaina |
Mažesnė vožtuvo kaina; vis dar reikalingi vamzdžių flanšai |
Didesnė vožtuvo + flanšo kaina |
| Svoris |
Šviesa; idealiai tinka dideliems skersmenims |
Sunkus |
| Nutekėjimo takai |
Mažiau (du sandarinimo paviršiai: vožtuvas su flanšu kiekvienoje pusėje) |
Daugiau (keturi paviršiai: du flanšo tarpikliai ir du flanšas su vožtuvu) |
