Kaip vožtuvai kontroliuoja srautą pramoninėse vamzdynų sistemose?

Straipsnio santrauka

Vartų vožtuvaiyra plačiai naudojami srauto valdymo komponentai pramoninėse vamzdynų sistemose, kur reikalingas patikimas uždarymas, minimalūs slėgio nuostoliai ir ilgas tarnavimo laikas. Šiame straipsnyje paaiškinama, kaip veikia sklendės, kaip jų konstrukcinė konstrukcija turi įtakos veikimui ir kaip techniniai parametrai įtakoja atrankos sprendimus. Jame taip pat aptariami dažniausiai inžinierių ir viešųjų pirkimų specialistų keliami klausimai, pateikiamos struktūrinės, praktinės nuorodos, atitinkančios realų pramonės naudojimą ir paieškos elgseną.

Turinys

• 1. Kaip suprojektuoti vožtuvai srautui valdyti?
• 2. Kaip vartų vožtuvo techniniai parametrai veikia našumą?
• 3. Kaip vartų vožtuvai naudojami įvairiose pramonės šakose?
• 4. Kaip turėtų būti atrenkami, prižiūrimi ir vertinami vartų vožtuvai?

1. Kaip suprojektuoti vožtuvai srautui valdyti?

Vartų vožtuvas yra linijinio judėjimo vožtuvas, pirmiausia skirtas įjungimui / išjungimui, o ne srauto reguliavimui. Pagrindinis mechanizmas susideda iš plokščių arba pleišto formos vartų, kurie vertikaliai juda tarp dviejų vožtuvų lizdų. Visiškai atidarius vartus visiškai ištraukiama iš srauto kelio, todėl skystis gali praeiti su minimaliu pasipriešinimu. Uždarius vartus nusileidžia žemyn, sudarydami sandarų sandariklį prieš sėdynes, efektyviai sustabdydami srautą.

Dėl šio projektavimo principo sklendės ypač tinka toms reikmėms, kurioms reikalingas visiškas srautas ir retas veikimas. Skirtingai nuo droselio vožtuvų, sklendės sumažina turbulenciją ir eroziją, kai jie yra visiškai atidaryti, o tai prisideda prie ilgesnio sistemos eksploatavimo ir mažesnių energijos nuostolių.

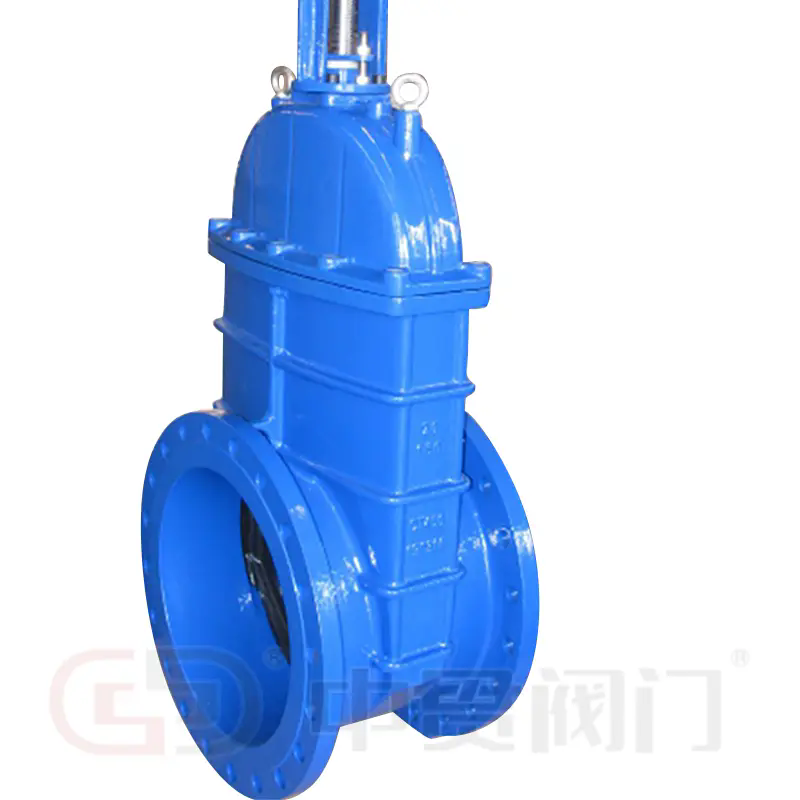

Struktūriniu požiūriu įprastos vartų vožtuvų konfigūracijos apima kylančio koto ir nekylančio koto konstrukcijas. Kylančio koto sklendžių vožtuvai vizualiai patvirtina vožtuvo padėtį, o įrenginiuose su ribotu vertikaliu tarpu pirmenybė teikiama nekylančiajai koto konstrukcijai. Viduje sklendžių vožtuvuose gali būti naudojami tvirti pleištai, lankstūs pleištai arba lygiagrečios slankiosios sklendės, kurių kiekvienas pasirenkamas pagal slėgį, temperatūrą ir terpės charakteristikas.

2. Kaip vartų vožtuvo techniniai parametrai veikia našumą?

Techninių parametrų supratimas yra būtinas norint įvertinti sklendžių tinkamumą tam tikroje sistemoje. Šie parametrai tiesiogiai įtakoja sandarinimo patikimumą, eksploatavimo saugumą ir ilgalaikį patvarumą.

Tikslus šių parametrų suderinimas su sistemos projektavimo sąlygomis sumažina gedimų riziką ir optimizuoja gyvavimo ciklo išlaidas. Esant aukštam slėgiui arba aukštai temperatūrai, medžiagų pasirinkimas ir sėdynės dizainas tampa ypač svarbūs.

3. Kaip vartų vožtuvai naudojami įvairiose pramonės šakose?

Sklendės yra naudojamos įvairiose pramonės šakose dėl savo paprastos konstrukcijos ir patikimos uždarymo galimybės. Vandens valymo ir komunalinio tiekimo sistemose sklendės dažniausiai įrengiamos pagrindinėse paskirstymo linijose, kur reikalingas visas srautas ir mažas slėgio nuostolis.

Naftos ir dujų sektoriuje vožtuvai naudojami prieš srovę, viduryje ir pasroviui. Dėl savo gebėjimo atlaikyti aukštą slėgį ir temperatūrą jie tinka žalios naftos vamzdynams, perdirbimo įrenginiams ir saugykloms. Pramoniniai standartai, tokie kaip API ir ASME, dažnai reglamentuoja jų projektavimą ir testavimą šiose aplinkose.

Energijos gamybos įrenginiai priklauso nuo vožtuvų vožtuvų katilų tiekimo vandens sistemose, garo linijose ir aušinimo grandinėse. Čia pirmenybė teikiama vartams su metalinėmis sienelėmis, nes jie gali atlaikyti šiluminį ciklą ir abrazyvinę terpę. Cheminio perdirbimo įmonėse taip pat naudojami sklendės, kuriose reikalingas cheminis suderinamumas ir sandarus uždarymas.

Visose šiose pramonės šakose nuoseklus reikalavimas yra patikima izoliacija, o ne srauto moduliavimas, o tai sustiprina teisingos vožtuvų padėties ir veikimo praktikos svarbą.

4. Kaip turėtų būti atrenkami, prižiūrimi ir vertinami vartų vožtuvai?

Sklendės pasirinkimas prasideda nuo aiškaus veikimo sąlygų supratimo, įskaitant slėgį, temperatūrą, terpės tipą ir veikimo dažnį. Per didelis specifikavimas padidina sąnaudas be papildomos naudos, o nepakankamas specifikavimas sukelia veiklos riziką.

Priežiūros praktikoje pagrindinis dėmesys skiriamas periodiniam koto sriegių, sandariklio vientisumo ir sėdynės būklės tikrinimui. Kadangi sklendės nėra skirtos droseliui, eksploatacijos metu reikėtų vengti dalinio atidarymo, kad būtų išvengta vibracijos ir sėdynės pažeidimo.

Veikimo vertinimas dažnai apima hidrostatinį bandymą, sėdynės sandarumo bandymą ir matmenų patikrinimą paleidimo metu. Per visą eksploatavimo laiką stebint sukimo momento reikalavimus ir sandarinimo efektyvumą galima anksti nustatyti susidėvėjimą arba nesutapimą.

Įprasti vartų vožtuvų klausimai ir išsamūs atsakymai

Kl .: Kuo srauto valdymo vožtuvas skiriasi nuo rutulinio vožtuvo?
A: Vartų vožtuvas naudoja linijinį judesį, kad pakeltų arba nuleistų vartus, užtikrinant visišką srautą atidarius ir minimalų slėgio nuostolį. Rutulinis vožtuvas naudoja sukamąjį judesį ir yra geriau tinkamas greitam veikimui, tačiau, priklausomai nuo konstrukcijos, gali sukelti didesnį srauto pasipriešinimą.

Kl .: Kaip reikia sumontuoti sklendę, kad būtų užtikrintas ilgalaikis patikimumas?
A: Sistemos veikimo metu vartų vožtuvai turi būti įrengti visiškai atidaryti arba visiškai uždaryti, sulygiuoti su vamzdyno vidurinėmis linijomis ir paremti, kad būtų išvengta išorinio įtempimo. Labai svarbu tinkamai nukreipti kotą ir laikytis sukimo momento specifikacijų.

Kl .: Kaip dažnai reikia prižiūrėti vožtuvus pramoninėse sistemose?
A: Techninės priežiūros dažnumas priklauso nuo eksploatavimo sąlygų, tačiau rekomenduojama periodiškai tikrinti, ypač esant aukštai temperatūrai arba korozijai pavojingoje aplinkoje. Reguliarus važiavimas dviračiu padeda išvengti stiebo užgrobimo ir pakuotės degradacijos.

Išvada ir pramonės perspektyva

Sklendės išlieka pagrindine pramoninių skysčių valdymo sudedamąja dalimi dėl savo konstrukcijos paprastumo, visiško srauto ir patikimo uždarymo. Tinkamai suderinus techninius parametrus, naudojimo sąlygas ir techninės priežiūros praktiką, sklendės užtikrina ilgą tarnavimo laiką ir nuspėjamą veikimą.

Tobulėjant gamybos standartams ir tobulėjant medžiagų technologijoms, sklendės ir toliau prisitaiko prie vis reiklesnės darbo aplinkos.Zhongguan vožtuvasdaugiausia dėmesio skiria sklendžių sprendimų, sukurtų taip, kad atitiktų tarptautinius standartus, teikimą, kartu tenkinant praktinius pramonės reikalavimus.

Norėdami gauti papildomos techninės informacijos, paraiškų teikimo gairių arba konkrečiam projektui skirtos paramos,susisiekite su mumisaptarti, kaip Zhongguan Valve produktus galima patikimai ir efektyviai integruoti į jūsų vamzdynų sistemą.
