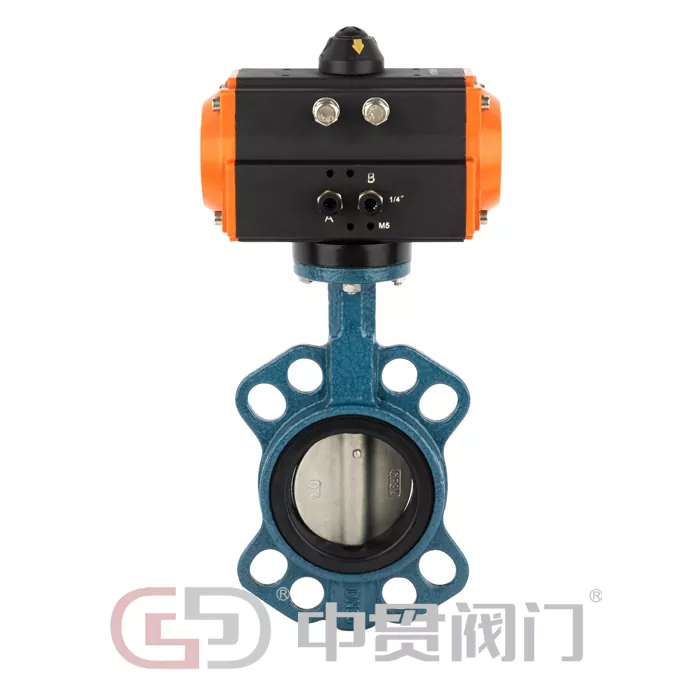

Pneumatinio valdymo vožtuvas

Pneumatinis vožtuvas yra suspausto oro varomas drugelio vožtuvas. Jo šerdį sudaro pneumatinė pavara ir vožtuvo korpusas. Pneumatinė pavara priverčia vožtuvo plokštę pasukti 90° ir taip atlikti terpės srauto vamzdyne nutraukimo arba reguliavimo funkcijas. Butterfly Valve siūlo greitesnį atsaką ir lengvesnį valdymą. Jis gali būti naudojamas su padėties nustatymo įtaisu tiksliam valdymui ir yra plačiai naudojamas įvairiose pramonės ir komunalinių vamzdynų sistemose, prisitaikant prie įvairių žiniasklaidos perdavimo poreikių.

Kaip vienas iš pagrindinių Zhongguan Valve produktų, mūsų pneumatinis vožtuvas su pneumatiniu vožtuvu tęsia aukštos kokybės mūsų gaminių su peteliškiniais vožtuvais tradicijas. Nuo žaliavų įsigijimo iki gamybos ir perdirbimo, o vėliau iki gatavo produkto bandymo, kiekvienas žingsnis griežtai atitinka pramonės standartus, kad būtų užtikrintas ilgalaikis stabilus veikimas ir atitiktų faktines skirtingų klientų veiklos sąlygas.

Savybės

Pagrindinę pneumatinio įjungimo vožtuvo struktūrą sudaro trys pagrindiniai komponentai, kurie veikia kartu, kad užtikrintų stabilų vožtuvo veikimą. Konkreti struktūra yra tokia:

• Pneumatinė pavara: kaip vožtuvo maitinimo šerdis, ji yra vienpusio ir dvigubo veikimo. Pagaminta iš aliuminio lydinio, jis yra lengvas, labai tvirtas ir užtikrina stabilų išėjimo sukimo momentą. Jis gali būti lanksčiai parenkamas pagal vožtuvo skersmenį ir veikimo sąlygas, užtikrinant sklandų vožtuvo plokštės sukimąsi ir patikimą veikimą.
• Peteliškės vožtuvo korpusas: vožtuvo korpusas pagamintas iš ketaus, plieno arba nerūdijančio plieno ir tt Srauto kanalas suprojektuotas taip, kad būtų supaprastintas, o vidinė sienelė yra lygi, o tai gali veiksmingai sumažinti skysčio pasipriešinimą ir sumažinti sistemos energijos sąnaudas; vožtuvo plokštė turi apskritą struktūrą ir tvirtai priglunda prie vožtuvo lizdo, kad būtų užtikrintas sandarumas ir išvengta terpės nutekėjimo.
• Valdymo priedai: Vožtuvų padėties reguliatoriai, eigos jungikliai, solenoidiniai vožtuvai ir kiti priedai gali būti komplektuojami pagal klientų poreikius. Padėties reguliatoriai gali tiksliai sureguliuoti vožtuvo atidarymą, ribiniai jungikliai gali pateikti realiojo laiko grįžtamąjį ryšį apie vožtuvo veikimo būseną, o solenoidiniai vožtuvai naudojami pavaros mechanizmų veikimui valdyti, kad būtų pasiektas automatinis valdymas.

I. Vairavimo ir valdymo funkcijos

Lankstus pavaros metodas: Naudojamos vieno arba dvigubo veikimo pneumatinės pavaros, pasirenkamos pagal eksploatavimo sąlygas. Vieno veikimo pavaros automatiškai atsistato, naudojant spyruoklės jėgą, nutrūkus oro tiekimui, užtikrinant sistemos saugumą.

Tikslus ir patogus valdymas: gali būti aprūpintas išmaniuoju padėties nustatymo reguliatoriumi, priimančiu 4-20 mA srovės signalus, kad būtų galima nuolat reguliuoti atidarymą nuo 0% iki 100%, o valdymo tikslumas siekia ±0,5% -±1%, tinka didelio tikslumo srauto valdymo scenarijams.

Greitas atsako greitis: vožtuvo perjungimo laikas yra tik 3-10 sekundžių. Pagal avarinio išjungimo scenarijus visiškai uždarytas modelis gali būti pritaikytas per 1 sekundę, gerokai pranašesnis už tradicinius elektrinius vožtuvus, tinkamas darbo sąlygoms, kai reikia greito reagavimo.

II. Sandarinimo ir ilgaamžiškumo savybės

Patikimas sandarinimo efektyvumas: pagal terpės charakteristikas galima pasirinkti minkštus arba metalinius sandariklius. Minkšti sandarikliai gali pasiekti ANSI VI klasės nulinį nuotėkį, o metaliniai sandarikliai gali pasiekti ANSI IV klasę, veiksmingai užkertant kelią terpės nutekėjimui.

Didelis patvarumas: vožtuvo korpusas pagamintas iš aukštos kokybės medžiagų, o vožtuvo plokštės paviršius gali būti padengtas kietojo lydinio arba keramine danga, jei reikia, todėl jis yra atsparus dilimui ir korozijai. Tarpikliai pagaminti iš kokybiškų medžiagų, užtikrinančių ilgą tarnavimo laiką ir sumažinant vėlesnes priežiūros išlaidas.

Kompaktiška konstrukcija: mažas dydis ir lengvas svoris, sveriantis tik 1/3–1/5 tokio paties skersmens sklendės, reikia mažiau vietos montavimui, jį lengva montuoti, taupo montavimo laiką ir išlaidas.

III. Kitos pagrindinės funkcijos

Mažas atsparumas srautui ir mažos energijos sąnaudos: Srauto pasipriešinimo koeficientas visiškai atviroje būsenoje yra ≤0,5, daug mažesnis nei sklendžių ir rutulinių vožtuvų, efektyviai sumažinantis siurblių, ventiliatorių ir kitos galios įrangos, tinkamos didelio srauto įrenginiams, energijos sąnaudas.

Platus suderinamumas: Pritaikomas įvairioms terpėms, tokioms kaip vanduo, garai, aliejus ir rūgščių / šarmų tirpalai, apimantis įvairias veikimo sąlygas, tokias kaip žema temperatūra, aukšta temperatūra ir aukštas slėgis, tenkinantis kelių pramonės šakų poreikius.

Lengvas valdymas: palaiko ir rankinį (rankenos, sliekinės pavaros) ir pneumatinį valdymą. Rankinis valdymas gali būti naudojamas avariniais atvejais, kai nutrūksta oro tiekimas, užtikrinant normalų sistemos veikimą.

DUK

1. Koks reikalingas oro tiekimo slėgis pneumatinio valdymo vožtuvui?

Standartinis oro tiekimo slėgis yra 0,4-0,6 MPa. Tai galima tinkamai sureguliuoti pagal pavaros modelį ir vožtuvo skersmenį. Dėl konkrečių patarimų, susijusių su jūsų veiklos sąlygomis, kreipkitės į mūsų pardavimų komandą.

2. Kaip pasirinkti pneumatinius vožtuvus su minkštu sandarikliu ir metaliniu sandarikliu?

Minkšto sandariklio tipai (guma, PTFE) tinka žemo slėgio, normalios temperatūros, švarioms terpėms (tokioms kaip vanduo iš čiaupo, maistiniai skysčiai), pasižymi dideliu atsparumu nuotėkiui ir gali pasiekti nulinį nuotėkį. Metalinių sandariklių tipai tinka aukštai temperatūrai, aukštam slėgiui, kietųjų dalelių turinčiai arba korozinei terpei (tokioms kaip garai, cheminės žaliavos), pasižyminčios didesniu atsparumu temperatūrai ir slėgiui. Klientai gali rinktis pagal savo laikmenos charakteristikas ir veikimo reikalavimus.

3. Ar galite pritaikyti didelio skersmens pneumatinių vožtuvų modelius?

Taip. Mūsų standartinis gamybos skersmuo yra DN40-DN1600. Dėl didesnio skersmens pneumatinio įjungiamo drugelio vožtuvo susisiekite su mūsų pardavimo komanda. Mes pritaikysime gamybą pagal jūsų poreikius, užtikrindami, kad gaminys atitiktų eksploatacinius reikalavimus.

4. Koks yra gaminio garantinis laikotarpis?

Mūsų pneumatiniam varikliui suteikiama vienerių metų garantija. Garantiniu laikotarpiu teiksime nemokamas remonto ar pakeitimo paslaugas bet kokioms kokybės problemoms, kilusioms ne dėl žmogaus klaidų. Taip pat teikiame ilgalaikę priežiūrą po pardavimo.

5. Kaip sumontuoti ir prižiūrėti pneumatinio valdymo vožtuvą?

Prieš montuodami patikrinkite, ar visi vožtuvo komponentai yra sukomplektuoti ir tinkamo modelio bei ar vožtuvo korpuse nėra pašalinių daiktų. Montuodami įsitikinkite, kad vožtuvas yra sulygiuotas su dujotiekiu, flanšinė jungtis yra saugi ir suvirinimo metu nesudeginkite tarpiklių. Kasdienei priežiūrai laikykite vožtuvą švarų, reguliariai tikrinkite tarpiklių susidėvėjimą, nedelsdami pakeiskite susidėvėjusias dalis ir reguliariai sutepkite transmisijos dalis, kad vožtuvas veiktų sklandžiai. Bus pateiktos išsamios montavimo ir priežiūros instrukcijos.
