Kas yra sandūrinis suvirinimas? Kuo skiriasi BW ir SW, flanšinės, srieginės jungtys?

2026-05-12 0 Palikite man žinutę

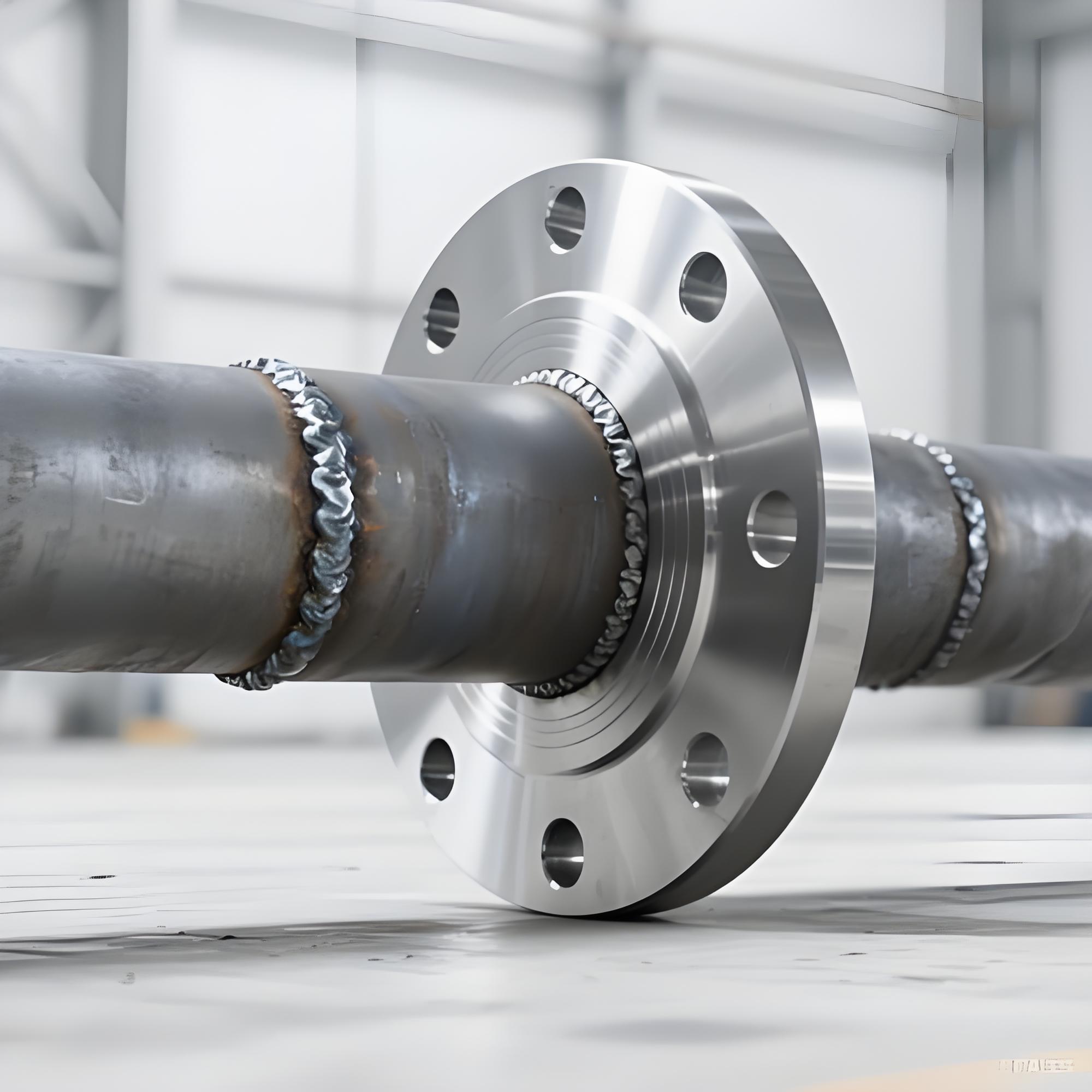

Sandarinis suvirinimas yra suvirinimo būdas, kai dviejų ruošinių galai dedami vienas priešais kitą, vienu metu kaitinami per visą galinį paviršių, o slėgis yra praktiškas, kad būtų pasiektas atominis ryšys tarp dviejų ruošinių kietoje būsenoje, todėl jie sujungiami į vieną gabalą.

Kad suprastumėte įspūdingiau, pateikiamas palyginimas iš daugelio perspektyvų:

1. Skirtumas nuo „Lizdinio suvirinimo“ (dažniausiai naudojamas mažos skylės vamzdynams)

Palyginimo elementas	Sandarinis suvirinimas	Lizdų suvirinimas
Prisijungimo būdas	Galai išdėliojami lygiai ir suvirinami tiesiogiai	Vienas galas įkišamas į kitą ir iš išorės suvirinamas filė
Vamzdžių dydžių diapazonas	Paprastai naudojamas DN50 ir daugiau	Paprastai naudojamas DN50 ir mažesniems
Suvirinimo tipas	Sandarinis suvirinimas, pilnas įsiskverbimas	Filialinis suvirinimas, nevisiškai prasiskverbtas
Vidinis tarpas	Jokio žingsnio, lygi vidinė sienelė	Yra tarpas, kuris gali kauptis terpėje arba sukelti koroziją
Patikrinimo metodas	Galima daryti rentgenogramą (RT), didelis patikimumas	Sunku atlikti rentgenogramą (RT), dažniausiai MT arba PT
Stiprumo galimybė	Gali atlaikyti didesnį slėgį, temperatūrą ir nuovargio apkrovas	Tinka žemo slėgio ir statinėms sąlygoms

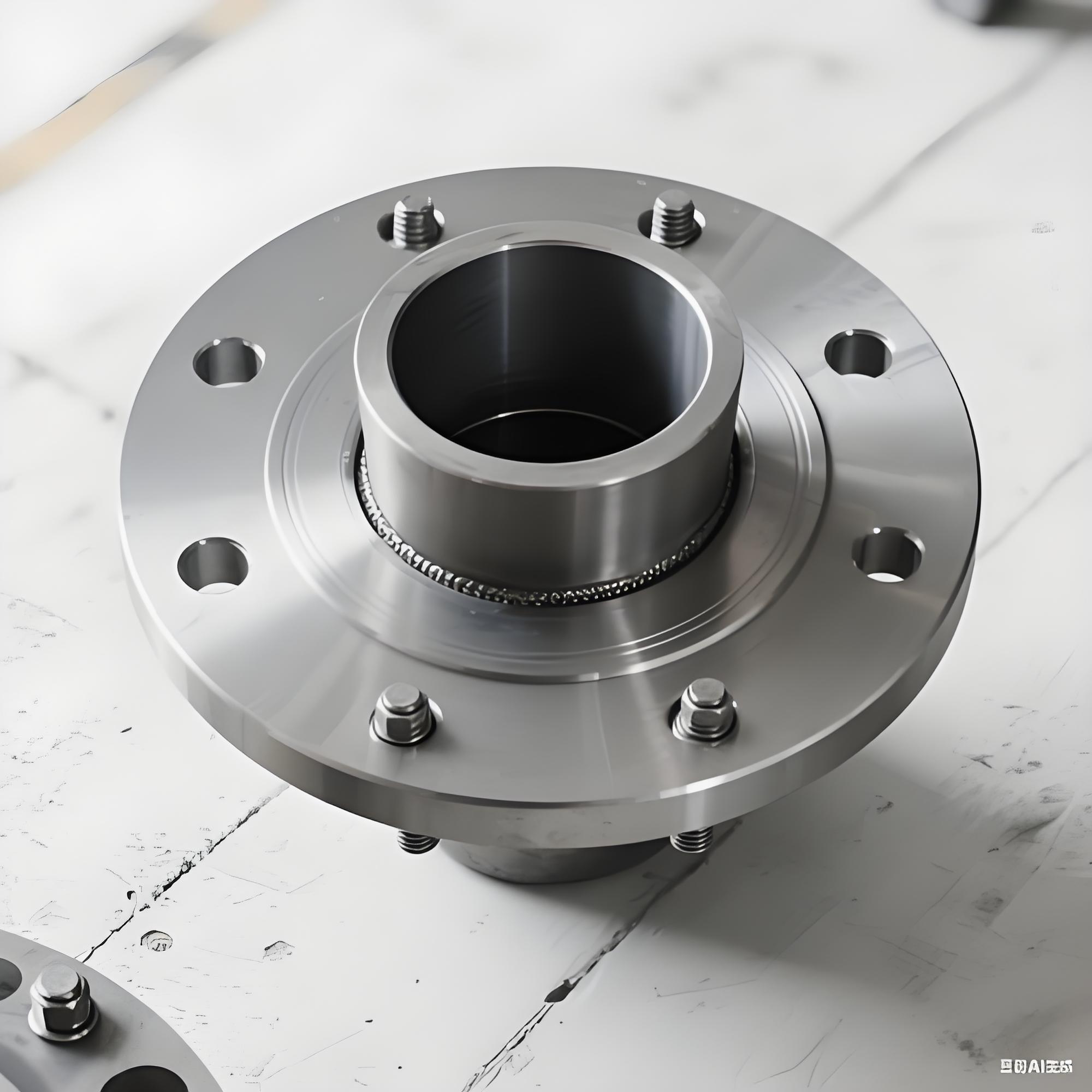

2. Skirtumas nuo "jungės sujungimo" (dažniausiai naudojama vožtuvams ir įrangos sąsajoms)

Palyginimo elementas	Sandarinis suvirinimas	Flanšinė jungtis
Ryšys Gamta	Nuolatinis, nenuimamas	Nuimamas, lengvai prižiūrimas ir keičiamas
Sandarinimo taškas	Nėra tarpiklio sandariklio; pati suvirinimo siūlė yra sandariklis	Remiasi tarpikliais ir varžtais; galimi nuotėkio taškai
Paslaugos sąlygos	Aukšta temperatūra, aukštas slėgis, stiprus temperatūros ciklas	Įprastos sąlygos, gali būti patobulintos naudojant skirtingus tarpiklius
Montavimas ir priežiūra	Reikalingas kvalifikuotas suvirintojas; sunku modifikuoti po suvirinimo	Greitas surinkimas su varžtų priveržimu; patogus apžiūrai
Svoris ir erdvė	Kompaktiška konstrukcija, be flanšų, taupo erdvę ir medžiagą	Flanšai užima daugiau vietos, padidina svorį ir kainuoja
Tipinės programos	Pagrindinės garo linijos, vandenilio aptarnavimo linijos, aukštos temperatūros aukšto slėgio vožtuvų jungtys	Įrangos sąsajos, vožtuvai ar vamzdžių dalys, kurias reikia reguliariai išmontuoti

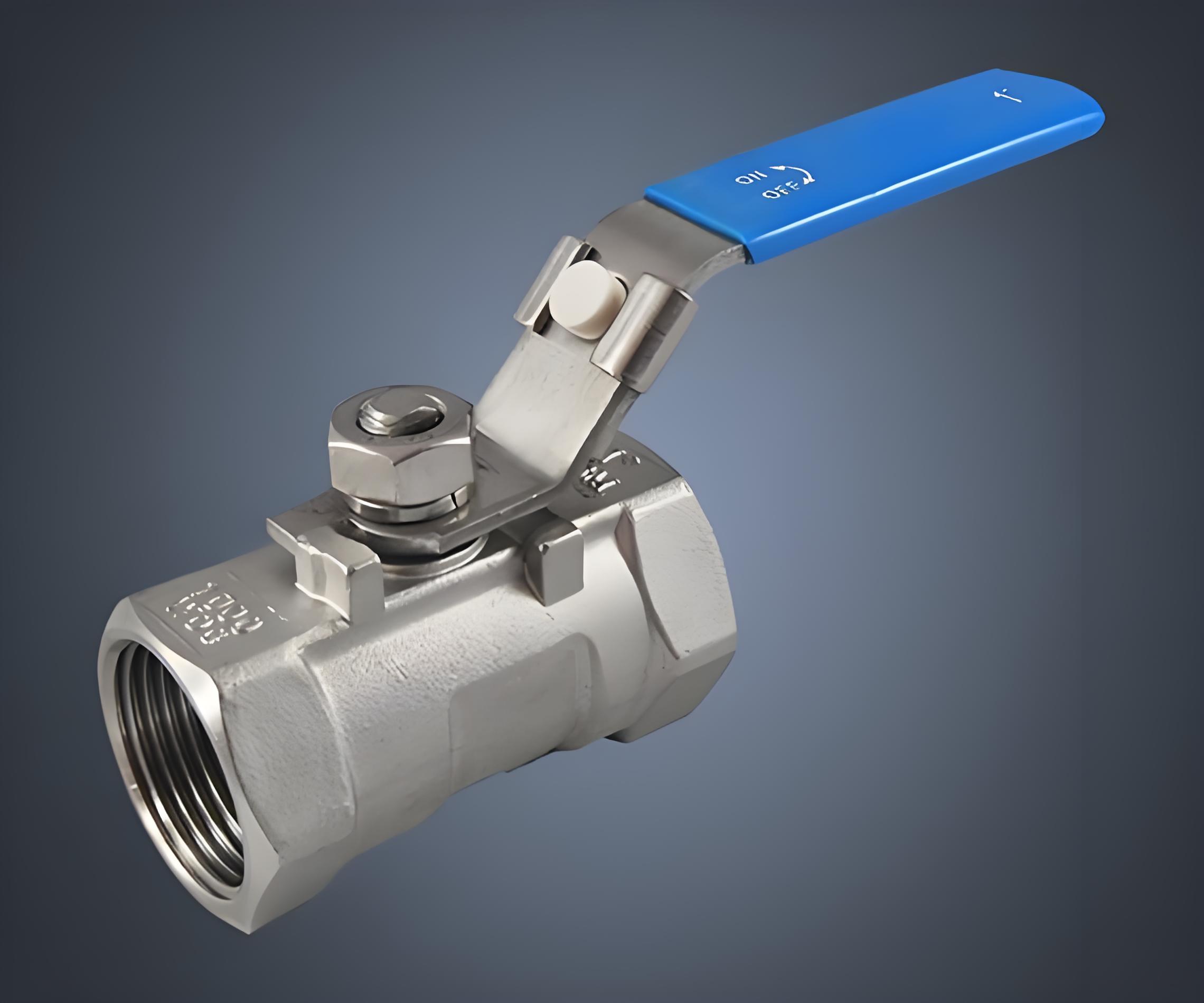

3. Skirtumas nuo "srieginės jungties" (dažniausiai naudojamas mažos angos, žemo slėgio)

Palyginimo elementas	Sandarinis suvirinimas	Srieginis ryšys
Sandarinimo patikimumas	Itin aukštas, nėra nuotėkio (jei suvirinimas patikimas)	Žemas, remiasi sandarikliu arba PTFE juosta; gali atsilaisvinti veikiant vibracijai
Slėgio/Temperatūros riba	Galima naudoti esant itin aukštam slėgiui ir itin aukštai temperatūrai	Apribotas vidutiniu / žemu slėgiu ir normalia arba vidutine temperatūra
Ryšio stiprumas	Lydytas vientisai, stiprumas artimas netauriajam metalui	Streso koncentracija sriegio šaknyje
Diegimo sunkumas	Reikalinga suvirinimo įranga ir kvalifikuotas suvirintojas	Reikia tik rankinių įrankių; galima greitai surinkti vietoje
Nuotėkio rizika	Beveik nėra nuotėkio, jei suvirinimas yra patikimas	Nuotėkis gali palaipsniui atsirasti dėl temperatūros ciklų arba vibracijos

Santrauka: Kada pasirinkti "Susapnis suvirinimas"?·
Vamzdžio dydis≥ DN50
Paslauga:aukšta temperatūra (pvz., virš 450 °C) arba aukštas slėgis (pvz., didesnis nei 10 MPa)
Reikalinga nulinė nutekėjimo rizika, pvz., toksiškos, degiosios ar sprogios medžiagos
Kad suvirinimo kokybė būtų kontroliuojama, vamzdis turi būti nufotografuotas rentgenu
Ilgas projektinis tarnavimo laikas, minimali priežiūra arba jos nereikės (pvz., pagrindinės garo linijos elektrinėse)

Vienu sakiniu: sandūrinis suvirinimas yra stipriausias, patikimiausias ir nenuimamas sujungimo būdas, tinkantis didelės angos, aukštos temperatūros, aukšto slėgio, be nuotėkio sunkiomis eksploatavimo sąlygomis.
