Dėl ko pusės stiebo konstrukcijos drugelio vožtuvas yra protingesnis pasirinkimas pramoniniam srauto valdymui?

Šiuolaikinėse skysčių valdymo sistemose efektyvumas, patikimumas ir struktūros optimizavimas nebėra būtini – jie yra būtini. Tarp įvairių vožtuvų konfigūracijų,Pusiau stiebo dizaino drugelio vožtuvasvis daugiau dėmesio sulaukė dėl subalansuotos struktūros, mažesnio veikimo sukimo momento ir geresnio sandarinimo. Šiame straipsnyje pateikiamas išsamus ekspertų lygio tyrimas apie tai, kas apibrėžia pusės stiebo konstrukcijos drugelio vožtuvą, kuo jis skiriasi nuo tradicinių konstrukcijų ir kodėl jis tapo pageidaujamu sprendimu įvairiose pramonės šakose.

Straipsnio santrauka

Šiame vadove pateikiama išsami pusiau stiebo konstrukcijos peteliškųjų vožtuvų analizė, apimanti jų veikimo principą, konstrukcinius pranašumus, techninius parametrus, taikymo scenarijus ir palyginimą su pilno koto peteliniais vožtuvais. Parašytas iš inžinerijos ir gamybos perspektyvos, straipsnis atitinka „Google“ EEAT principus, pabrėžiant realią patirtį, autoritetingas nuorodas ir praktinę vertę sprendimų priėmėjams, inžinieriams ir pirkimų specialistams.

Turinys

• Kas yra pusės stiebo dizaino drugelio vožtuvas?
• Kokios struktūrinės savybės apibrėžia pusės stiebo dizainą?
• Kaip veikia pusės stiebo dizaino drugelio vožtuvas?
• Kodėl pusės stiebo dizainas yra techniškai naudingas?
• Kurios pramonės šakos dažniausiai naudoja puskočio dizaino drugelio vožtuvus?
• Kokios yra pagrindinės techninės specifikacijos?
• Kaip pusės stiebo dizainas lyginamas su viso koto dizainu?
• Kokie kokybės standartai ir gamybos praktika yra svarbūs?
• Dažnai užduodami klausimai

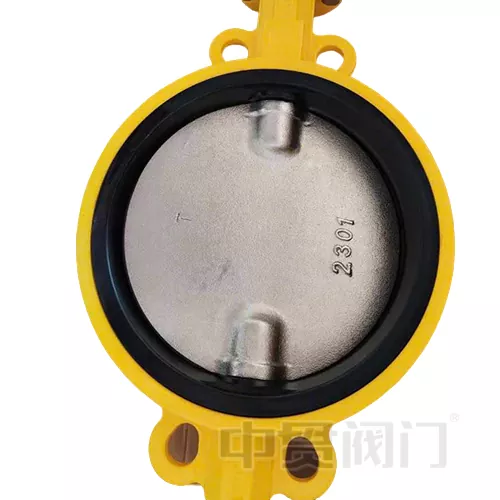

Kas yra pusės stiebo dizaino drugelio vožtuvas?

Pusiau stiebo konstrukcijos drugelio vožtuvas yra tradicinio peteliško vožtuvo variantas, kai vožtuvo kotas yra iš dalies integruotas į diską, o ne visiškai praeina per jį. Skirtingai nuo viso koto konstrukcijos, pusės stiebo konstrukcija sumažina vidinio srauto trukdžius, išlaikant mechaninį stiprumą ir tikslų sukimo momento perdavimą.

Ši konfigūracija sumažina turbulenciją, sumažina slėgio kritimą ir padidina bendrą srauto efektyvumą, todėl ji ypač tinka didelio skersmens vamzdynams ir sistemoms, kurias reikia dažnai eksploatuoti.

Kokios struktūrinės savybės apibrėžia pusės stiebo dizainą?

• Dalinis stiebo ir disko integravimas optimizuotam srauto keliui
• Mažesnė disko masė sumažina sukimosi inerciją
• Pagerintas stiebo sandarinimo zonos prieinamumas
• Patobulinta pusiausvyra tarp mechaninio stiprumo ir hidraulinio efektyvumo

Tokie gamintojai kaipZhejiang Zhongguan Valve Manufacture Co., Ltd.Kruopščiai suprojektuokite šias funkcijas, kad užtikrintumėte ilgą tarnavimo laiką, stabilų veikimą ir suderinamumą su pneumatinėmis, elektrinėmis arba rankinėmis pavaromis.

Kaip veikia pusės stiebo dizaino drugelio vožtuvas?

Veikimo principas išlieka panašus į standartinius peteliškinius vožtuvus: ketvirčio apsisukimo diskas valdo srautą. Tačiau dėl pusės stiebo konfigūracijos diskas patiria tolygesnį sukimo momento pasiskirstymą atidarant ir uždarant.

Tai lemia sklandesnį paleidimą, sumažintą sandarinimo paviršių susidėvėjimą ir pagerintą valdymo tikslumą, ypač esant didelio srauto arba kintamo slėgio sąlygoms.

Kodėl pusės stiebo dizainas yra techniškai naudingas?

Žvelgiant iš inžinerijos pusės, pusės stiebo konstrukcija atsižvelgia į keletą įprastų drugelių vožtuvų apribojimų:

• Mažesnis darbinis sukimo momentas, sumažinantis pavaros dydžio reikalavimus
• Mažesnis pasipriešinimas srautui, pagerinamas energijos vartojimo efektyvumas
• Sumažėjusi streso koncentracija ant stiebo
• Geresnis sandarinimo efektyvumas esant dvikrypčiui slėgiui

Šie pranašumai tiesiogiai reiškia mažesnes veiklos sąnaudas ir geresnį sistemos patikimumą laikui bėgant.

Kurios pramonės šakos dažniausiai naudoja puskočio dizaino drugelio vožtuvus?

Pusiau stiebo konstrukcijos drugelių vožtuvai yra plačiai naudojami:

• Vandens valymo ir gėlinimo įrenginiai
• ŠVOK ir centralizuoto vėsinimo sistemos
• Naftos ir dujų magistraliniai vamzdynai
• Cheminis ir naftos chemijos perdirbimas
• Energijos gamybos įrenginiai

Dėl jų universalumo jie tinka tiek įjungimui, tiek išjungimui, ir moduliuojančiam valdymui.

Kokios yra pagrindinės techninės specifikacijos?

Kaip pusės stiebo dizainas lyginamas su viso koto dizainu?

Palyginti su pilno koto peteliškiniais vožtuvais, pusės koto konstrukcijos siūlo:

• Apatinės srauto kliūtis
• Sumažintas slėgio praradimas
• Pagerintas hidrodinaminis veikimas
• Kompaktiškesnė vidinė konstrukcija

Sistemoms, kurioms pirmenybė teikiama energijos vartojimo efektyvumui ir ilgalaikiam stabilumui, pusės stiebo konstrukcija dažnai suteikia didesnę vertę.

Kokie kokybės standartai ir gamybos praktika yra svarbūs?

Aukštos kokybės puskočio dizaino peteliški vožtuvai gaminami laikantis griežtų kokybės kontrolės sistemų. Garsūs gamintojai laikosi tokių standartų kaip ISO 9001, API ir EN specifikacijos, kad užtikrintų matmenų tikslumą, medžiagų atsekamumą ir veikimo nuoseklumą.

Zhejiang Zhongguan Valve Manufacture Co., Ltd.integruoja pažangų apdirbimą, precizinį liejimą ir griežtas testavimo procedūras, kad atitiktų pasaulinės rinkos reikalavimus.

Dažnai užduodami klausimai

Kokia pagrindinė puskočio dizaino drugelio vožtuvo paskirtis?

Pagrindinis tikslas yra optimizuoti srauto efektyvumą išlaikant konstrukcijos stiprumą, mažinant sukimo momentą ir gerinant sandarinimo patikimumą.

Kuo pusės stiebo dizainas skiriasi nuo standartinio drugelio vožtuvo?

Pusės stiebo konstrukcija iš dalies integruoja kotą į diską, sumažindama srauto trukdžius ir pagerindama hidraulinį veikimą.

Kokioms programoms labiausiai naudingi pusės stiebo konstrukcijos drugelio vožtuvai?

Didžiausią naudą teikia didelio skersmens vamzdynai, energiją taupančios sistemos ir taikymas, reikalaujantis dažno vožtuvo veikimo.

Kokios medžiagos dažniausiai naudojamos puskočio dizaino drugeliniuose vožtuvuose?

Įprastos medžiagos yra kalusis ketus, anglinis plienas, nerūdijantis plienas korpusui ir EPDM, PTFE arba metalinės sėdynės sandarinimui.

Į kokius veiksnius reikia atsižvelgti renkantis pusės stiebo konstrukcijos drugelio vožtuvą?

Pagrindiniai veiksniai yra slėgio įvertinimas, temperatūros diapazonas, terpės tipas, įjungimo būdas ir atitiktis pramonės standartams.

Nuorodos

• ISO 5752 – Metaliniai vožtuvai, skirti naudoti flanšinių vamzdžių sistemose
• API 609 – Drugelių vožtuvai: dvigubi flanšai, antgalio ir plokštelės tipo
• Vožtuvų gamintojų asociacijos techninės gairės

Jei ieškote patikimo, didelio našumo sprendimo, pritaikyto konkrečiai jūsų paskirčiai, pusės stiebo konstrukcijos drugelio vožtuvas siūlo įrodytą efektyvumo ir ilgaamžiškumo pusiausvyrą. Norėdami sužinoti daugiau apie pritaikytus vožtuvų sprendimus arba paprašyti techninės pagalbos,susisiektimusšiandien ir leiskite mūsų ekspertams padėti optimizuoti srauto valdymo sistemą.
