Kaip skysčio valdymo vožtuvo tipas, drugelio vožtuvas daugiausia susideda iš vieno komponento - vožtuvo plokštės. Šio komponento parinkimas gali turėti didelę įtaką skysčių sistemos veiklos efektyvumui ir tarnavimo tarnavimo tarnavimui.
I. Vožtuvo plokštės struktūros tipai ir charakteristikos

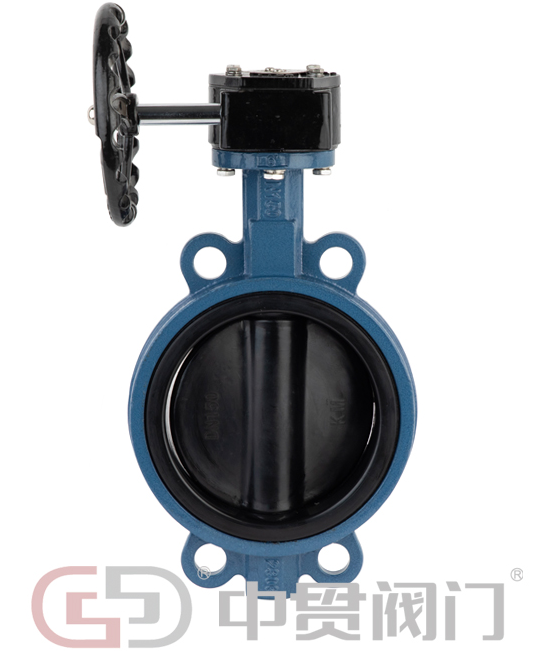

Koncentrinis vožtuvo plokštė (centrinės linijos drugelio vožtuvas)
Šis tipas pasižymi dizainu, kuriame vožtuvo plokštės centras yra suderintas su vožtuvo koto ašimi. Jis turi paprastos struktūros ir mažų išlaidų pranašumus. Jis tinka žemo slėgio sąlygoms žemiau PN10 ir dažniausiai randamas vandens tiekimo sistemose ir oro kondicionavimo cirkuliacijos vandens sistemose. Jo pranašumas yra lengvai prižiūrimas, tačiau sandarinimo efektyvumas yra gana ribotas.
Vieno ekscentrinės vožtuvo plokštė
Projektuojant vožtuvo stiebo centrą, kad būtų galima šiek tiek nukrypti nuo vožtuvo plokštelės centro, trinties pasipriešinimas atidarymo ir uždarymo proceso metu veiksmingai sumažėja. Ši struktūra yra ypač gerai veikianti vidutinio ir žemo slėgio (PN16-PN25) sąlygomis, ir ji ypač tinka nuotekų valymui ir bendram cheminiam skysčiui pernešti.
Dvigubas ekscentrinis vožtuvas
Jis priima dvigubą vožtuvo stiebo ir vožtuvo plokštelės poslinkį, optimizuodama sandarinimo kontaktinį kampą ir žymiai prailgindamas aptarnavimo tarnavimo laiką. Vidutinio ir aukšto slėgio darbo sąlygomis, pradedant nuo PN25 iki PN40, jis ypač tinka dujotiekio sistemoms naftos ir chemijos pramonėje, kurioms reikia dažnai atidaryti ir uždaryti.
Trys ekscentrinės vožtuvo plokštė
Dėl trigubo ekscentrinio vožtuvo stiebo, vožtuvo plokštės ir vožtuvo sėdynės konstrukcijos metalinis kietasis sandariklis pasiekė technologinį pokytį trinties našume.aukštos kokybėsStruktūra gali atlaikyti iki 600 ℃ temperatūrą ir slėgį virš PN64, todėl tai yra pagrindinis garo vamzdynų ir naftos/dujų transportavimo sistemų pasirinkimo produktas.
Ii. Vožtuvo plokštės medžiagos charakteristikų analizė
Metalinių medžiagų serija
Ketaus vožtuvo plokštelė: Įtraukta HT200/HT250 pilkoji ketaus ir QT450 kaliojo ketaus. Jis pasižymi didelėmis sąnaudomis ir ribota atsparumu korozijai. Jis daugiausia naudojamas žemo slėgio vandens sistemose ir nekoroziniame dujų transportavime.
Anglies plieno vožtuvų plokštelės: Turėdami pranašumą, pranašesnį nei ketaus, WCB (A216) ir LCB (žemos temperatūros anglies plienas) gali atlaikyti slėgį iki PN40. Tačiau juos reikia naudoti kartu su antikorozijos dangomis. Jie dažniausiai randami vidutinio ir žemo slėgio naftos ir garo vamzdynuose.
Nerūdijančio plieno vožtuvų plokščių pasirinkimas
304 Nerūdijantis plienas: bendrosios paskirties rūšis maisto ir farmacijos pramonei
316 Nerūdijantis plienas: anti-Sea vandens korozijos modelis (yra molibdeno)
Dvigubos fazės plienas: stiprumo dvigubai, atsparumas korozijai yra dar stipresnis.
SuperNerūdijantis plienas: Gali atlaikyti visas stiprias rūgštis
Specialios medžiagos
Hastelloy lydinys: kietas vyrukas nuo stiprių rūgščių
Nikelio pagrindu pagamintas lydinys: atspari temperatūrai iki 1000 ℃
Plastikinis pamušalas / guminis pamušalas: atspari aukštai temperatūrai, tačiau atspari korozijai
Keraminė danga: kietas mažas čempionas
Iii. Trys modelio elementaiAtranka
Peržiūra terpė:
Atsparus korozijai medžiaga: 316/ dupleksinis plienas
Padengtas abrazyviniais atsparumo dalelėmis
Minkštųjų antspaudų švariems skysčiams
Patikrinkite eksploatavimo sąlygas:
Normali temperatūra (≤ 80 ℃): guminis sandarinimas
Vidutinė temperatūra (80–400 ℃): metalinis sandariklis
Aukšta temperatūra (≥ 400 ℃): specialūs lydiniai
Aukšto slėgio trijų šalių ekscentrinė struktūra
Peržiūrėkite pramonę:
Maistas ir vaistai: 316L + PTFE
Naftos chemijos produktai: API standartinis tri-end ekscentriškumas
Iv. Klasikinės atitikimo parinktys
Vanduo iš čiaupo: ketaus/nerūdijančio plieno + guma
Druskos rūgšties vamzdynas: Hastelloy lydinys
Koncentruota sieros rūgštis: turi būti išklota PTFE
Maisto apdorojimas: veidrodis supjaustytas nerūdijantis plienas
Anglies srutų gabenimas: keraminė danga
V. Bendri klausimai
Jūros vandens negalima gydyti 316 klasės dvipusiu plienu. Reikia daugiau.
Koncentruota sieros rūgštis turėtų būti išklota plastiku; Nerūdijantis plienas blogės.
Didelis atsparumas dilimui naudoja volframo karbidą, kurio gyvenimo trukmė yra 5 kartus ilgesnė.
Įdiekite filtrą, jei yra priemaišų.
Vi. Priežiūros taškai
Reguliariai apžiūrėkite nusidėvėjimą
Reguliarūs kritinių sričių patikrinimai atliekami kas 2–3 metus.
Siūloma sukurti priežiūros failą.
Aukštos temperatūros vožtuvą reikia pašildyti.
Vii. Ateities tendencijos
Patvaresnės naujos medžiagos
Su intelektualia stebėjimo funkcija
Ekologiškesnis dizainas
Suasmeninta pritaikymo paslauga
Atrankos pasiūlymas:
Pateikite konkrečias darbo sąlygų parametrus. Profesionalūs inžinieriai rekomenduos geriausią sprendimą. Svarbiems projektams pirmiausia rekomenduojama atlikti testus.
