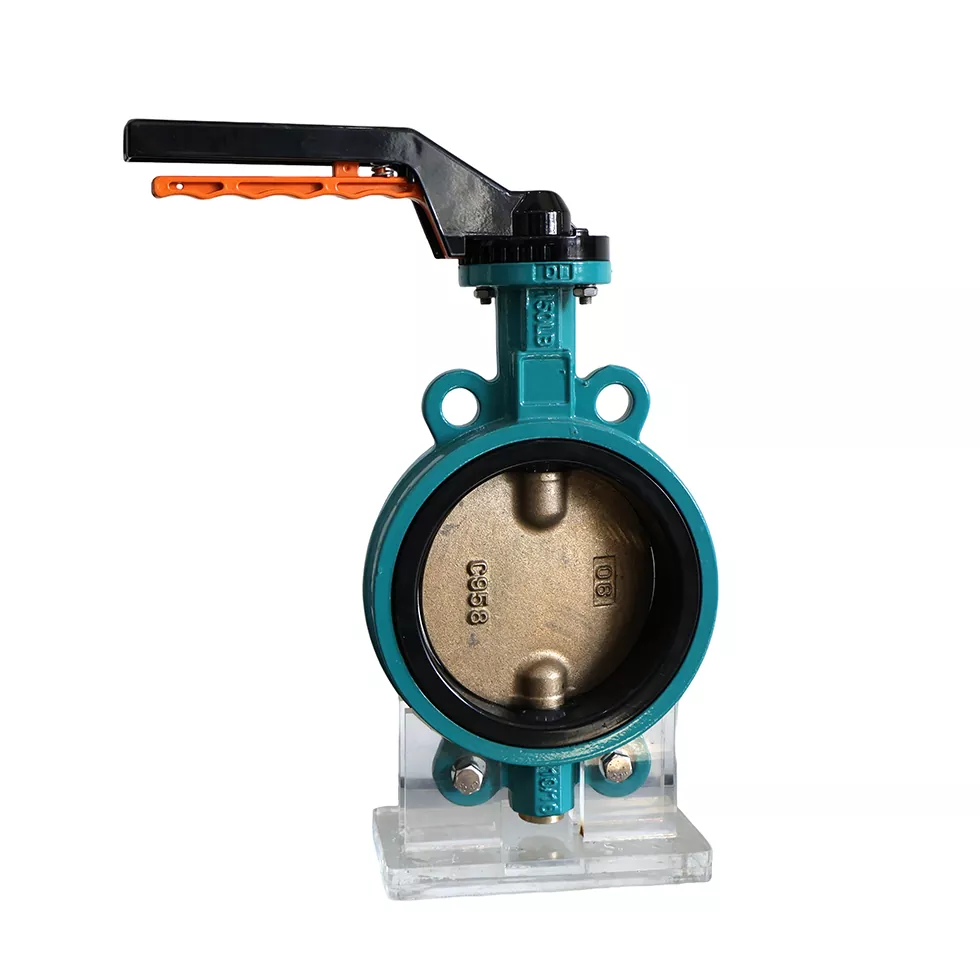

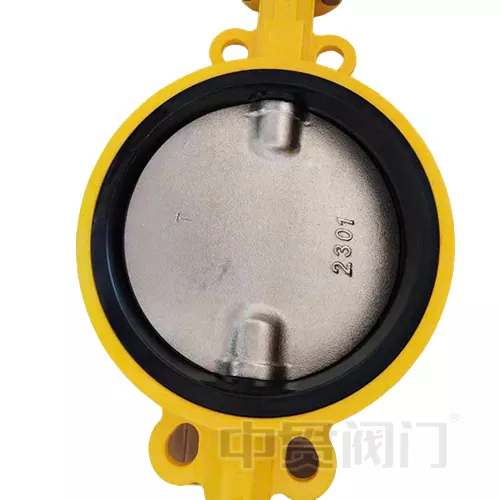

Pusės kamieno dizaino drugelio vožtuvas

Pusės kamieno dizaino drugelio vožtuvas tiesiog turi vieną skirtumą su kitu įprastu drugelio vožtuvu, jis turi du etapus, taip pat gali vadinti padalinto vožtuvo velenu, tai reiškia skerspjūvio redukciją ir suteikti daugiau svarbos KV vertei. Jei ieškote tokio tipo vožtuvo savo pramonei ar projektams, pusiau stiebo drugelio vožtuvas yra geras pasirinkimas, kiekviena dalis medžiagos ir viršutinė flanšo ar stiebo forma, visa tai gali būti pritaikyta.

Veiklos nauda ir taikytinos ribos

1. Ekonomiškai ir lengvai prižiūrimi:

Pusiau stiebo drugelio vožtuvo gamybos kaina yra tik 70% pilno stiebo drugelio vožtuvo, ir nereikia prižiūrėti apatinės įdaro dėžutės;

2. Žemos įtampos scenarijų optimizavimas:

Darbinis slėgis ≤ PN16, taikoma temperatūra -10 ° C ~ 120 ° C (EPDM sandariklis) / -20 ° C ~ 80 ° C (NBR sandariklis);

Srauto koeficiento CV vertė yra 40% didesnė nei to paties skersmens vartų vožtuvo, o slėgio nuostoliai yra ≤ 0,2 bar (esant 2 m/s srauto greičiui).

3. Diegimo lankstumas:

Pusės stiebo drugelio vožtuvą galima montuoti horizontaliai arba vertikaliai, o vožtuvo korpusą galima pasirinkti ketaus (GGG50) arba nerūdijančio plieno (CF8M);

„Clip-On“ dizaino pritaikymas prie dujotiekio renovacijos projektų su ribota erdve (pvz., Įrangos kambario vamzdynų išplėtimas).

4. Tipinis žiniasklaidos suderinamumas:

a. Švarus vanduo, cirkuliuojantis aušinimo vanduo, žemo slėgio garai (≤1,6MPa);

b. B.Neutral alyvai (klampumas ≤220 cst), oras ir kitos nekorrozinės dujos;

c. C. LOW rūgščių ir šarminių skysčių koncentracija (pH 5 ~ 9)
