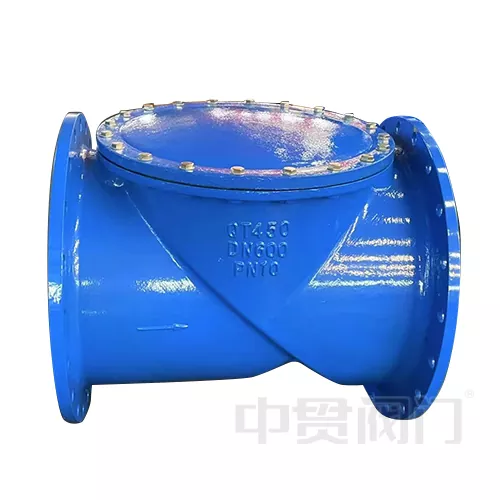

Atbulinės eigos sklendės konstrukcijos atbulinis vožtuvas

Atbulinės eigos sklendės konstrukcijos svyravimo patikra skirta didelio srauto sistemoms (skersmuo DN50-DN1200, slėgis PN16-PN40), pilno skersmens srauto kanalas (srauto koeficientas Cv: 0,2-0,5) su savaime sutepančiais vyriais, gali apdoroti abrazyvinę terpę, kurioje yra ≤5 mm kietųjų dalelių, ir tinka nuo -40 ℃ temperatūrai nuo -40 ℃. Galima įsigyti iš 316L nerūdijančio plieno, dvipusio plieno. Konstrukcija be spyruoklių prailgina priežiūros ciklą iki daugiau nei 8 metų, o jo našumas gerokai viršija tradicinių pakėlimo atbulinių vožtuvų našumą. Jis tinka naftotiekiams, elektrinių kondensacijos sistemoms ir cheminių korozinių medžiagų scenarijams

Konstrukcinis projektavimas ir darbo principas

Atbulinės eigos sklendės konstrukcijos pasukamas atbulinis vožtuvas Struktūrinis dizainas ir veikimo principas daugiausia gali būti suskirstyti į tris dalis. Iš pradžių pakreiptas sklendė, atbulinio sklendės dizaino atbulinis vožtuvas iš nerūdijančio plieno arba dvipusio plieno, kurio storis yra 1/5–1/8 vamzdžio skersmens, o paviršius gali būti padengtas kietu chromu. Jis prijungtas prie vožtuvo korpuso per viršutinį vyrio kaištį, pasvirimo kampas paprastai yra 5°–15°, o norint pasiekti greitą gravitaciją ir vidutinį slėgį.

Be to, jis pasižymi mažo pasipriešinimo srauto kanalu, nes turi pilną angą (visą angą), srauto pasipriešinimo koeficientas (Kv vertė) yra 40% ~ 60% mažesnis nei tradicinių pakėlimo atbulinių vožtuvų; Be to, sklendės atidarymo kampas siekia 75 ° ~ 85 °, sumažindamas slėgio nuostolius, atsirandančius dėl turbulencijos, ir yra tinkamas didelio srauto scenarijams (pvz., DN1200 vandens vamzdynams).

Jis turi įvairias sandarinimo sistemas, atbulinio sklendės dizaino pasukamo atbulinio vožtuvo lizdą galima pasirinkti iš EPDM, NBR arba metalinių kietų sandariklių, o nuotėkio lygis atitinka API 598 IV klasės standartą; Kai uždaryta, sąlyčio laikas tarp sklendės ir sandarinimo paviršiaus yra ≤0,2 sekundės, o tai veiksmingai apsaugo nuo vandens plaktuko smūgio. Kai terpė teka į priekį, slėgis stumia vožtuvo diską atsidaryti; kai srautas grįžta į nulį arba teka atbuline eiga, vožtuvo diskas automatiškai užsidaro dėl savo svorio ir atbulinio slėgio skirtumo.

Tipiškos taikymo sritys:

1. Vandens augalas

2. Siurblio išleidimo angos atgalinio srauto prevencija žalios naftos vamzdynuose;

3. Šiluminių elektrinių kondensato regeneravimo sistema;

4. Nuotekų valymo įrenginių dumblo grąžinimo kontrolė;

5. Apsauga nuo korozinių terpių (pvz., 50 % sieros rūgšties) chemijos gamyklose.
