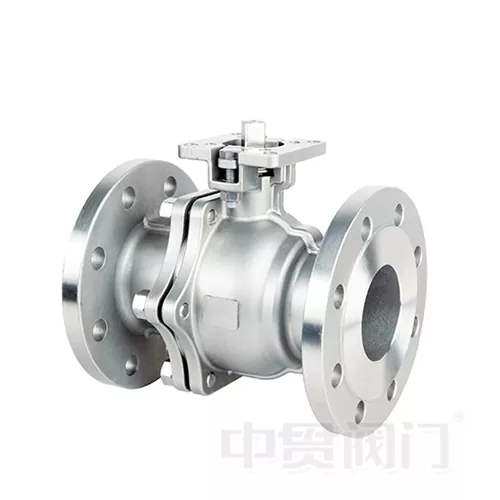

ASME standartinis flanšinis aukštos platformos nerūdijančio plieno rutulinis vožtuvas

ASME standartinis flanšinis aukštos platformos nerūdijančio plieno rutulinis vožtuvas yra profesionalaus lygio pramoninis vožtuvas, sukurtas tvarkyti korozinę terpę, aukštos temperatūros / aukšto slėgio sąlygas ir griežtus sandarinimo reikalavimus skysčių valdymo sistemose.

Vožtuvo korpusas ir visos sudrėkintos dalys yra pagamintos iš aukščiausios kokybės nerūdijančio plieno (galima naudoti CF8 / CF8M / CF3M), kartu su ASME B16.5 standartiniais flanšais, kad būtų užtikrintas saugus ir patikimas sujungimas su vamzdynų sistemomis. Palyginti su įprastais rutuliniais vožtuvais, unikalusintegruotas aukštos platformos dizainasturi standartizuotą ISO 5211 tvirtinimo padėklą tiesiai ant vožtuvo korpuso, leidžiantį greitai sumontuoti pneumatines, elektrines arba elektrohidraulines pavaras be papildomų laikiklių.

Kaip vienas iš pagrindinių produktųZhongguan vožtuvasŠis rutulinis vožtuvas buvo plačiai naudojamas naftos ir dujų perdavimo, cheminių reaktorių sistemose, maisto sanitarinėse linijose, farmacinėse išgryninto vandens sistemose, jūros vandens gėlinimo ir jūrų balasto sistemose. Dėl puikaus atsparumo korozijai, hermetiško sandarinimo ir nulinio nuotėkio ir ugniai atsparaus dizaino jis užtikrina ilgalaikį stabilų veikimą ir žymiai sumažina priežiūros dažnumą ir bendras nuosavybės išlaidas.

Pagrindiniai techniniai privalumai

1. Puikus atsparumas korozijai ir aukštai temperatūrai

• Medžiagos parinktys: vožtuvo korpusas ir rutulys pagaminti iš CF8 / CF8M (304 / 316 nerūdijančio plieno) arba aukštesnės klasės CF3M (316L). Optimizuotas nikelio, chromo ir molibdeno kiekis užtikrina puikų atsparumą sieros rūgščiai, druskos rūgščiai, šarminiams tirpalams, druskos purškimui ir įvairiems organiniams tirpikliams.
• Temperatūros diapazonas: tinka nuo -29°C iki +250°C (pailginamas iki +350°C su aukštos temperatūros pakavimo galimybėmis). Patikimai veikia garo linijose, karštos alyvos sistemose ir kitose aukštos temperatūros srityse, nepažeidžiant sandarinimo ar korpuso deformacijos.
• Suderinamos terpės: žalia nafta, gamtinės dujos, rūgščių / šarmų tirpalai, jūros vanduo, farmaciniai tirpikliai, maisto medžiagos, chloro turinčios terpės ir kt.

2. Bubble Tight Zero Leakage + Fire-Safe Design

• Nuotėkio įvertinimas: išbandytas pagal ISO 5208 VI klasę (nelaidus burbulams) – nėra matomo nuotėkio esant vardiniam slėgiui. Idealiai tinka toksiškoms, degioms arba didelės vertės terpėms.
• Priešgaisrinė konstrukcija: antrinis metalo ir metalo sandarinimo paviršius tarp rutulio ir sėdynės. Net po minkštos sėdynės perdegimo vožtuvas išlaiko pagrindinį uždarymą, atitinkantį API 607 ​​/ ISO 10497 ugniai atsparius standartus.
• Antistatinė konstrukcija: Antistatinė spyruoklė tarp stiebo ir rutulio užtikrina patikimą įkrovos išsklaidymą ir pašalina sprogimo pavojų dėl statinio kaupimosi.

3. Integruota aukštos platformos konstrukcija – pavaros montavimas per 5 minutes

• Sąsajos standartas: Aukšta platforma atitinka ISO 5211, tiesiogiai atitinkanti pagrindinių pneumatinių ir elektrinių pavarų markių – nereikia pasirinktinių adapterių plokščių ar laikiklių.
• Montavimo efektyvumas: Pavaros mechanizmo montavimui vietoje reikia tik varžtų + koto jungties. Vienas asmuo gali atlikti darbą per 5 minutes ir sutaupyti 2/3 montavimo laiko, palyginti su tradiciniais skliausteliuose montuojamais vožtuvais.
• Veikimo stabilumas: Integruota platforma sutrumpina perdavimo atstumą tarp pavaros ir stiebo, sumažindama atstumą ir pagerindama ciklo trukmę bei padėties grįžtamojo ryšio tikslumą.

4. Mažas atsparumas srautui ir didelė Cv vertė – energijos taupymas

• Srauto trajektorijos dizainas: visos angos arba standartinės angos konstrukcija su lygiais vidiniais kontūrais sumažina slėgio kritimą. Viso angos modelių Cv vertė yra beveik identiška to paties dydžio vamzdžiui, išsaugant originalias sistemos srauto charakteristikas.
• Energijos taupymas: mažas srauto pasipriešinimas reiškia mažesnes siurbimo energijos sąnaudas. Visą parą dirbant chemijos ar vandens valymo įrenginiuose kasmet gali sutaupyti daug elektros energijos.

5. Daugiapakopė nuotėkio prevencija ir ilgas tarnavimo laikas

• Koto sandarinimas: V formos PTFE sandariklis su spyruokliniu išankstiniu įtempimu automatiškai kompensuoja susidėvėjimą – nereikia dažnai priveržti riebokšlių.
• Rutulio atrama: plūduriuojanti arba ant svirties montuojama rutulio konstrukcija (priklausomai nuo dydžio) su savaime tepančiomis įvorėmis sumažina sukimo momentą ir pailgina ciklo tarnavimo laiką. Išbandyta iki >50 000 perjungimo ciklų per GB/T 12237.

Tipiškos programos ir pramonės šakos

Lengvas montavimas ir mažai priežiūros reikalaujantis

• Flanšinė jungtis: atitinka ASME B16.5 (150 / 300 / 600 klasė). Tiesioginis pritaikymas prie standartinių vamzdžių flanšų – nereikia jokių individualių modifikacijų.
• Greitas išmontavimas: Pavara pritvirtinta varžtais tiesiai prie platformos. Pavaros nuėmimas rankiniam avariniam valdymui arba patikrinimui neturi įtakos vožtuvo korpusui ar vamzdynų jungtims.
• In-line priežiūra: kai kuriuose modeliuose palaikomas išmontavimas linijoje (patikrinkite konkrečią konstrukciją) – pakeiskite lizdus arba sandariklius nepašalindami viso vožtuvo iš vamzdyno, taip žymiai sumažindami prastovos laiką.
• Techninės priežiūros intervalas: įprastomis sąlygomis kas 12 mėnesių patikrinkite sandariklio sandariklį ir darbinį sukimo momentą. Faktinis tarnavimo laikas gali viršyti 5 metus, priklausomai nuo terpės ir ciklo dažnio.

Techninės specifikacijos

Galimos parinktys

• Pavaros tipas: rankinė sliekinė pavara / vieno / dvigubo veikimo pneumatinė / elektrinė (24 V / 110 V / 220 V / 380 V) / elektrohidraulinė
• Sėdynės medžiaga: PTFE / RPTFE / PEEK / Metalinis kietas sandariklis
• Apdorojimas rutuliu: veidrodinis poliruotas / nitriduotas grūdinimas / volframo karbido danga
• Specialios parinktys: fiksavimo įtaisas / išvalymo prievadas / prailgintas kotas / izoliacinis apvalkalas

Kodėl verta rinktis Zhongguan vožtuvą?

• Gamybos standartai: griežtas ASME, API, ISO, GB/T standartų laikymasis. Galimi medžiagų sertifikatai, slėgio bandymų ataskaitos ir ugniai atsparūs sertifikatai.
• Kokybės užtikrinimas: 100% gamyklinis slėgio bandymas + sandariklio bandymas. Garantuojama, kad kiekvienas vožtuvas atitiks nurodytus parametrus.
• Greitas atsakas: standartiniai sandėlyje esantys produktai pristatomi per 24 valandas. Nestandartiniai / nestandartiniai užsakymai pristatomi per 2-4 savaites.
• Techninė pagalba: visos paslaugos nuo dydžio skaičiavimo ir montavimo nurodymų iki techninės priežiūros po pardavimo.

Siųsti užklausą

Norėdami gauti išsamią citatą, techninius brėžinius, dydžių lapus ar pavyzdžius, užpildykite žemiau esančią formą arbasusisiekite su mumistiesiogiai.
