Kalba
Šiuolaikinėse pramonės sistemose efektyvumas, saugumas ir automatizavimas nebėra būtini – jie yra būtini. Vienas iš komponentų, vaidinantis lemiamą vaidmenį siekiant šių tikslų, yraPneumatinio valdymo vožtuvas. Plačiai naudojamas vandens valymo, cheminio apdorojimo, energijos gamybos, maisto ir gėrimų bei ŠVOK sistemose, šis vožtuvo tipas sujungia paprastą mechaninę konstrukciją su patikima pneumatine automatika. Dėl greito atsako, kompaktiškos struktūros ir nedidelių priežiūros poreikių jis yra tinkamiausias pasirinkimas tiek įjungimo-išjungimo valdymui, tiek droselio reguliavimui.
Šiame straipsnyje pateikiama profesionali, išsami apžvalgaPneumatinio valdymo vožtuvas, įskaitant tai, kaip jis veikia, pagrindinius pranašumus, techninius parametrus, pasirinkimo gaires ir dažniausiai pirkėjų užduodamus klausimus prieš priimdami sprendimą.

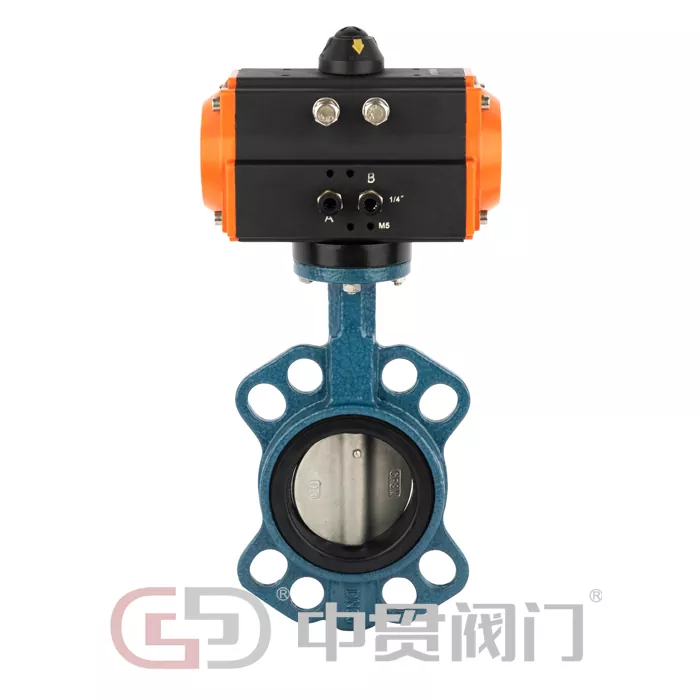

A Pneumatinio valdymo vožtuvassusideda iš dviejų pagrindinių dalių: peteliško vožtuvo korpuso ir pneumatinės pavaros. Vožtuvo korpuse yra diskas, sumontuotas ant besisukančio veleno. Kai suslėgtas oras tiekiamas į pavarą, jis oro slėgį paverčia mechaniniu judesiu, sukdamas diską 90 laipsnių kampu, kad atidarytų arba uždarytų vožtuvą.
Atvira padėtis: Diskas susilygiuoja su srauto kryptimi, todėl terpė gali praeiti su minimaliu pasipriešinimu.
Uždaryta padėtis: Diskas sukasi statmenai srautui ir sukuria sandarų sandariklį prie vožtuvo lizdo.
Atsižvelgiant į sistemos reikalavimus, pavarą galima sukonfigūruoti kaipdvigubo veikimo(oras atidaryti ir uždaryti) arbavieno veikimo / pavasario grąža(oras atidaromas, spyruoklė uždaroma arba atvirkščiai), užtikrinant saugumą oro tiekimo sutrikimo metu.
Rankiniai vožtuvai reikalauja žmogaus valdymo, o tai riboja greitį, tikslumą ir integraciją su automatizuotomis sistemomis. APneumatinio valdymo vožtuvasturi keletą aiškių pranašumų:
Greitas reakcijos laikasautomatizuotam procesų valdymui
Sumažėjusios darbo sąnaudosir žmogiška klaida
Patobulintas saugumas, ypač pavojingoje arba aukštos temperatūros aplinkoje
Lengva integracijasu PLC, DCS ir nuotolinio valdymo sistemomis
Įrenginiams, kuriais siekiama atnaujinti iki automatinių arba pusiau automatinių gamybos linijų, pneumatinis valdymas dažnai yra ekonomiškiausias sprendimas.
MūsųPneumatinio valdymo vožtuvassukurtas atsižvelgiant į ilgaamžiškumą, tikslumą ir tarptautinius standartus. Kiekvienas įrenginys yra išbandytas, kad būtų užtikrintas patikimas veikimas sudėtingomis eksploatavimo sąlygomis.
Kompaktiška ir lengva konstrukcija
ISO 5211 tvirtinimo padėklas, skirtas lengvam pavaros montavimui
Mažas sukimo momento reikalavimas, sumažinantis pavaros dydį ir oro sąnaudas
Puikus sandarinimas su keičiamomis vožtuvų lizdais
Tinka tiek skystoms, tiek dujinėms terpėms
Toliau pateikiama supaprastinta techninių parametrų lentelė, padedanti inžinieriams ir pirkėjams greitai suprasti gaminio galimybes.
| Parametras | Specifikacija |
|---|---|
| Vožtuvo dydžių diapazonas | DN50 – DN600 |
| Slėgio įvertinimas | Pn10 / lim16 |
| Korpuso Medžiaga | Kalusis ketus, anglinis plienas, nerūdijantis plienas |
| Disko medžiaga | Nerūdijantis plienas, kalusis ketus (padengtas) |
| Sėdynės medžiaga | EPDM, NBR, PTFE |
| Pavaros tipas | Dvigubas / vieno veikimo (pavasario sugrįžimas) |
| Darbinis slėgis | 0,4 – 0,7 MPa |
| Darbinė temperatūra | -20°C iki +180°C |
| Ryšio standartas | Vaflė / auselė / flanšinis |
| Valdymo režimas | Įjungimas-išjungimas / moduliavimas (su padėties reguliatoriumi) |
Ši konfigūracija leidžiaPneumatinio valdymo vožtuvasprisitaikyti prie įvairios pramoninės aplinkos, išlaikant stabilų ir pakartojamą veikimą.
Dėl jų universalumo,Pneumatiniai drugelių vožtuvaiyra plačiai naudojami įvairiose pramonės šakose:
Vandens ir nuotekų valymassrauto izoliavimui ir reguliavimui
Chemijos ir naftos chemijos gamyklosdirbant su ėsdinančia ar pavojinga terpe
Maisto ir gėrimų perdirbimaskur reikalinga higiena ir greitas veikimas
ŠVOK sistemosšalto ir karšto vandens kontrolei
Elektrinėsaušinimo vandeniui ir pagalbinėms sistemoms
Dėl paprastos konstrukcijos jie taip pat tinka didelio skersmens vamzdynams, kur kiti vožtuvų tipai gali būti per dideli arba brangūs.
Pasirinkus tinkamąPneumatinio valdymo vožtuvasreikia įvertinti kelis pagrindinius veiksnius:
Žiniasklaidos tipas: Vanduo, dujos, alyva arba ėsdinančios cheminės medžiagos
Temperatūros ir slėgio diapazonas: Atitinkamai derinkite sėdynės ir kėbulo medžiagas
Vožtuvo dydis ir jungties tipas: Instaliacija su plokštele, antgaliu arba flanšu
Kontrolės reikalavimas: Įjungimo ir išjungimo valdymas arba moduliuojantis srauto reguliavimas
Apsaugos nuo gedimų funkcija: Nustatykite, ar reikalingas spyruoklinis grąžinimas
Pritaikę šiuos parametrus prie sistemos reikalavimų, galite užtikrinti ilgalaikį patikimumą ir optimalų našumą.
Vienas didžiausių privalumų aPneumatinio valdymo vožtuvasyra mažas jo priežiūros poreikis. Įprastą patikrinimą paprastai sudaro:
Oro tiekimo slėgio ir oro kokybės tikrinimas
Tarpiklių ir sėdynių nusidėvėjimo tikrinimas
Pavaros atsako ir eigos tikslumo tikrinimas
Užtikrinkite, kad tvirtinimo varžtai būtų tvirti
Tinkamai sumontavus ir periodiškai tikrinant vožtuvo tarnavimo laiką galima žymiai pailginti.
Kl .: Kam naudojamas pneumatinis drugelio vožtuvas?
A: Pneumatinio valdymo vožtuvas naudojamas skysčių ir dujų srautui automatizuotuose pramoniniuose vamzdynuose valdyti arba izoliuoti, todėl užtikrinamas greitas atsakas ir patikimas sandarinimas.
Kl .: Kuo pneumatinio valdymo vožtuvas skiriasi nuo elektrinio drugelio vožtuvo?
A: Pneumatinio valdymo vožtuvas naudoja suslėgtą orą, kad veiktų greičiau ir geriau tinka pavojingoms aplinkoms, o elektriniai vožtuvai priklauso nuo variklių ir elektros energijos.
Kl .: Ar pneumatiniu būdu valdomas drugelio vožtuvas gali susidoroti su korozinėmis medžiagomis?
A: Taip, pasirinkus tinkamas korpuso, disko ir sėdynės medžiagas, tokias kaip nerūdijantis plienas ir PTFE, pneumatinis vožtuvas gali saugiai valdyti korozinius skysčius.
Kl .: Ar pneumatinio valdymo vožtuvas tinka srautui reguliuoti?
A: Taip, kai įrengtas padėties nustatymo įtaisas, pneumatiniu būdu valdomas drugelio vožtuvas gali atlikti tikslų moduliavimo valdymą, be paprasto įjungimo ir išjungimo.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.specializuojasi projektuojant ir gaminant aukštos kokybės pramoninius vožtuvus, įskaitantPneumatinio valdymo vožtuvas. Griežta kokybės kontrolė, pažangūs gamybos procesai ir didelis dėmesys klientų reikalavimams siūlome patikimus vožtuvų sprendimus pasaulinėms pramonės šakoms.
Norėdami gauti išsamių specifikacijų, pritaikytų sprendimų ar techninės pagalbos, nedvejodami kreipkitėssusisiektiZhejiang Zhongguan Valve Manufacture Co., Ltd.Mūsų patyrusi komanda yra pasirengusi padėti jums pasirinkti tinkamą vožtuvą jūsų programai ir užtikrinti ilgalaikę veiklos sėkmę.
