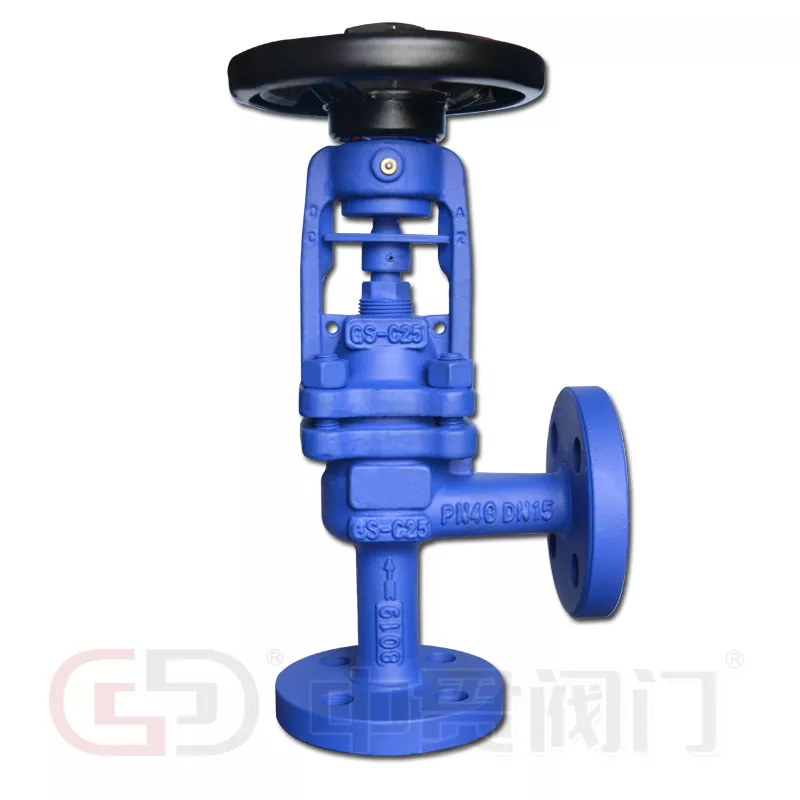

DIN standartinio kampo tipo silfoninis sandarus gaubtinis vožtuvas

DIN standartinio kampo tipo silfoninis sandarus gaubtinis vožtuvas yra esminė skysčių valdymo technologijos raida. Skirtingai nuo tradicinių tiesių vožtuvų, ši kampinio korpuso konstrukcija išsprendžia erdvės apribojimus ir drenažo problemas, įprastas sudėtinguose vamzdynų tinkluose. Nukreipdamas srautą 90 laipsnių kampu, nebereikia papildomo alkūninio tvirtinimo, sumažinant slėgio kritimą ir montavimo išlaidas.

Gaminio aprašymas ir techninės specifikacijos

Šis DIN standartinio kampinio tipo silfoninis sandarus gaubtinis vožtuvas sujungia erdvę taupantį kampinį modelį su daugiasluoksniu metaliniu silfoniniu sandarikliu. Tai yra tinkamiausias pasirinkimas atliekant kritines izoliacijos užduotis šiluminės alyvos, perkaitintų garų ir pavojingų dujų sistemose.

• Statybinės medžiagos

Korpusas / variklio dangtis: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Silfonai: SS304, SS316, SS316L, SS310S, Hastelloy C

Sėdynė ir diskas: nerūdijantis plienas su Stellite kietu paviršiumi (pasirinktinai)

• Dydžių ir slėgio diapazonas

Dydžių diapazonas: DN15 – DN400

Slėgio įvertinimas: PN16 – PN40

Temperatūros diapazonas: ≤600 °C

• Įprastos programos ir laikmena

Sistemos: karšto aliejaus sistemos, garo sistemos, karšto ir šalto vandens sistemos, amoniako įrenginiai.

Terpė: garai, technologinės dujos, karštas vanduo, šiluminė alyva, amoniakas, šilumos perdavimo skysčiai.

Pagrindiniai privalumai

Metalinis silfoninis sandarinimo elementas

Šio vožtuvo šerdis yra hidrauliškai suformuotas daugiasluoksnis metalinis silfonas. Tai pašalina dinaminį sandariklį prie koto ir visiškai apsaugo nuo išorinio nuotėkio. Skirtingai nuo įprastų tik sandarinimo vožtuvų, silfono konstrukcija užtikrina nulinį išmetamų teršalų kiekį – tai labai svarbu ekologiškai jautrioms ir didelės atsakomybės įmonėms.

Optimizuota disko geometrija

Kūginis, supaprastintas disko profilis užtikrina linijinio srauto charakteristiką ir sandarų uždarymą (iki VI klasės nuotėkio). Ši konstrukcija sumažina eroziją ir vibraciją, žymiai pailgindama tarnavimo laiką, palyginti su standartiniais rutuliniais vožtuvais.

Perteklinė sandarinimo sistema (dumpliai + įpakavimas)

Mes įtraukiame dviejų sandariklių architektūrą. Pirminis sandariklis yra metalinis silfonas. Jei silfonas kada nors sugestų (labai retai), antrinis PTFE arba grafito sandariklis nedelsiant užsandarina ir užtikrina nepertraukiamą įrenginio saugą.

Tepalo jungtis tepimui

Integruota tepalo jungtis leidžia tiesiogiai, eksploatacijos metu sutepti kotą, koto veržlę ir įvorę. Tai sumažina darbinį sukimo momentą ir apsaugo nuo pykinimo naudojant didelio ciklo darbus.

Ergonomiškas rankinis ratas

Suprojektuotas su neslystančiomis briaunomis ir optimaliu skersmeniu, rankinis ratas sumažina operatoriaus nuovargį ir užtikrina sklandų, tikslų moduliavimą. Tvirta konstrukcija atspari smūgiams žalingoje augalų aplinkoje.

Klausimai ir atsakymai – praktinė viešųjų pirkimų informacija

K: Ar turite MOQ?

A: Ne, mes neturime minimalaus užsakymo kiekio. Net jei jums reikia tik vieno gabalo, mes jį pagaminsime ir tieksime. Kaip lanksti gamykla, mes anksčiau suteikėme vieną apsauginį vožtuvą, kad palaikytume kliento skubią techninę priežiūrą.

K: Ar galite pateikti kitus standartus?

A: Taip. Nors mūsų pagrindinė patirtis yra DIN standartinio kampinio tipo silfoninis sandarus gaubtinis vožtuvas, mes galime pagaminti pagal kitus standartus (ANSI, BS, JIS) pagal užsakymą. Tiesiog pateikite reikiamą standartą ir slėgio klasę mūsų tiekėjų komandai.

Klausimas: Ar galiu gauti užklausos vožtuvų brėžinį?

A: Taip, bet atkreipkite dėmesį, kad piešimui paruošti reikia šiek tiek laiko. Į savo projekto tvarkaraštį įtraukite pakankamai laiko. Specialių, neįprastų ar plataus diapazono vožtuvų (pvz., DN400 ar specialių lydinių) brėžinių ne visada pateikiame, nes nė viena gamykla negamina visų tipų vožtuvų. Tačiau visoms standartinėms DIN konfigūracijoms galimi visų matmenų ir P&ID brėžiniai.

K: Kiek laiko užtrunka citata?

A: Paprastai per 24 valandas už standartines užklausas. Specialiems vožtuvams (pvz., didelio lydinio arba nestandartinių slėgio klasių) palaukite iki 48 valandų. Mes teikiame pirmenybę greitam reagavimui kaip profesionaliam Kinijos gamintojui.

Kl .: O kaip su pakavimu?

A: Standartinėje eksporto pakuotėje naudojami sandarūs mediniai dėklai apsaugai nuo korozijos. Dideliems dydžiams (paprastai virš DN200) vožtuvai tvirtinami ant padėklų elastine plėvele ir drėgmės barjeru. Visa pakuotė atitinka tarptautinius gabenimo standartus.
