ISO5211 yra svarbus standartas, kurį nustato Tarptautinė standartizacijos organizacija (ISO)jungiamasis vožtuvaspavaros į pramoninius vožtuvus. Pagrindinis jo tikslas yra įsitikinti, kad nejudantys vožtuvai (pvz., Drugelio vožtuvai ir rutuliniai vožtuvai) ir pavaros yra suderinami ir gali būti lengvai keičiami visame pasaulyje. Standartas aiškiai apibūdina flanšo jungčių matmenis, sukimo momento reikalavimus, skylių modelius ir pavaros konstrukcijas. Tai taip pat nurodo maksimalios sukimo momento vertes (svyruoja nuo 32 iki 10 000 nm) skirtingų tipų flanšo tipams (nuo F03 iki F25). Per vieningą sąsajos projektą ISO5211 žymiai supaprastina vožtuvų ir pavarų atitikimo procesą, sumažina montavimo sudėtingumą ir pagerina sistemos patikimumo ir priežiūros efektyvumą.
Kalbant apie struktūrinį dizainą, ISO5211 pabrėžia aukšto platformos flanšų (viršutinių tvirtinimo platformų) standartizavimą, leidžiantį įrengti pavaras tiesiogiai, pašalinant tradicinius laikiklius ir jungiamuosius velenus, taip sumažinant komponentų skaičių ir padidinant stabilumą. Pvz., Drugelio vožtuvai, kurie atitinka šį standartą, gali būti tiesiogiai pritaikytos prie pneumatinių ar elektrinių pavarų, kad būtų galima greitai montuoti ir tiksliai valdyti.

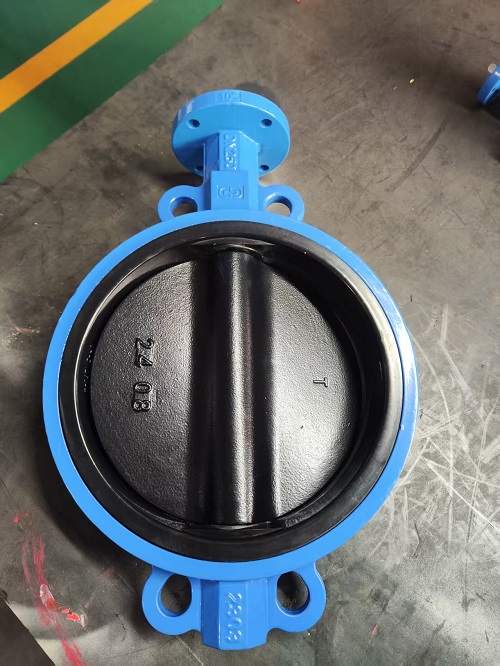

Taigi, jis taip pat buvo naudojamas mūsų drugelio vožtuve, mes galime pateikti įvairius standartus, jei jums reikia apvalaus stiebo, mes taip pat galime pateikti. Paprastai tai buvo galima pritaikyti kai kuriose šalyse, tokiose kaip Vietnamas ir Rusija.
Kvadratinis velenas yra pavaros veleno forma, rekomenduojama pagal ISO5211 standartą. Pagrindiniai jo pranašumai yra:
1. Aukštas sukimo momento perdavimo efektyvumas: Kvadrato velenas perduoda sukimo momentą per plokščią kontaktą, kurio trintis yra didesnė nei apvalus velenas, ir gali efektyviai sumažinti slydimo riziką, ypač tinkamą aukšto slėgio ir aukšto dažnio veikimo scenarijams.
2.PRECISE SPEATACIJA: Kvadrato veleno ir pavaros sąsajos (pvz., Dešinio kampo kvadratinio ar įstrižainės kvadrato rakto) klaviatūros atitikimas gali užtikrinti griežtą pavaros ir vožtuvo ašies išlyginimą, vengdamas sandarinimo gedimo, kurį sukelia kampo nuokrypis.
3. Standardavimas ir suderinamumas: ISO5211 nurodo kvadratinio veleno dydį ir flanšo skylės padėtį, kad skirtingų prekių ženklų pavaros ir vožtuvai galėtų būti sklandžiai sujungti, žymiai pagerinant tiekimo grandinės lankstumą.
4. Visoje taikymas tarptautinėje rinkoje: „Square Shaft“ dizainas tapo pagrindiniu Europos, Amerikos ir tarptautinėmis aukščiausios klasės rinkomis. Pavyzdžiui, importuotas „Amisco“ pneumatinis flanšo rutulinis vožtuvas Jungtinėse Valstijose priima ISO5211 kvadratinio veleno aukštą platformą, tiesiogiai montuoja pavarą be papildomo reguliavimo, ir palaiko anti-slydimo vožtuvo stiebą ir antistatinius parametrus, kurie tinka griežtoms darbo sąlygoms. Panašūs dizainai taip pat randami pramoninių vožtuvų produktuose iš Vokietijos, Japonijos ir kitų šalių, atspindintys jų technologinę brandą ir patikimumą.
Taigi dėl šios priežasties kvadratinis stiebas ir ISO5211 paprastai pasirodo kartu, mūsų plikos stiebo ir kvadratinio stiebo drugelio vožtuvas taip pat seka tai, kai kurie mūsų klientai taip pat klausia, kodėl viršutiniame flanše yra kitas gręžimas, jis buvo daugialypis standartas (ISO 5211/GB. vienas standartas.
