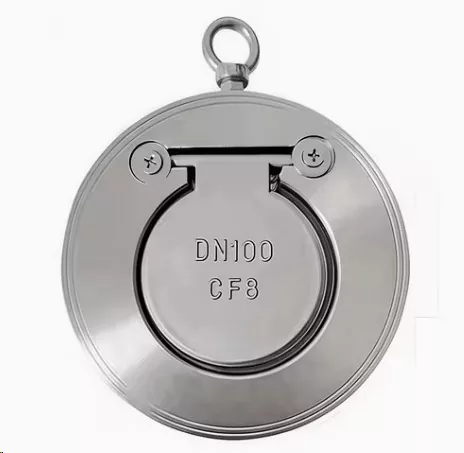

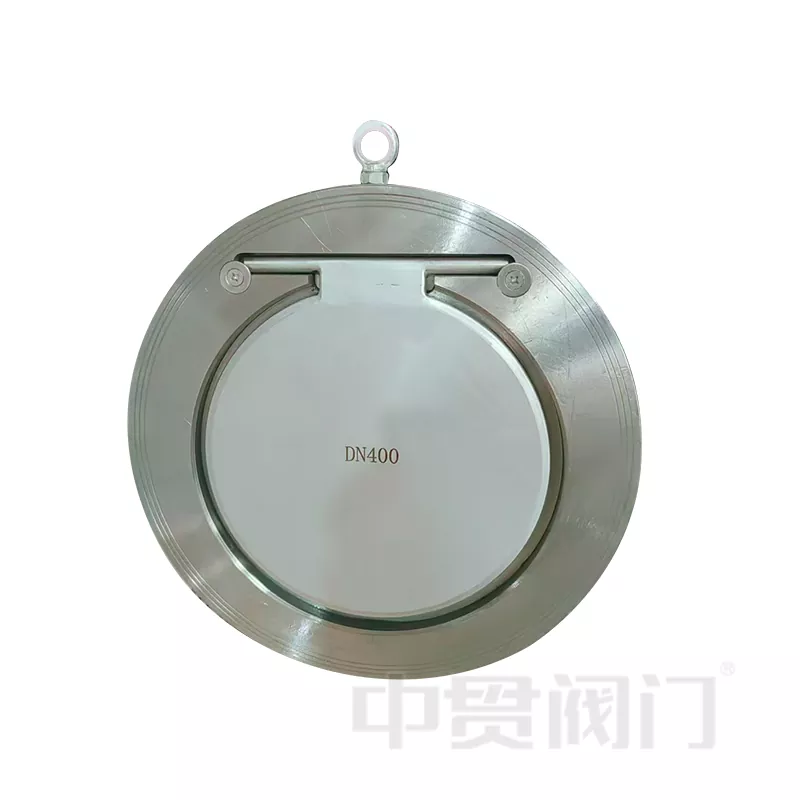

Vieno disko atbulinis vožtuvas

TheVieno disko atbulinis vožtuvaspaleidoZhongguan vožtuvasyra labai naudingas pramoninis vožtuvas. Jo pagrindinė funkcija yra leisti skysčiams ar dujoms tekėti tik viena kryptimi, neleidžiant tekėti atgal.

Šis vožtuvas yra išradingai suprojektuotas, labai greitai reaguoja, jį lengva montuoti, užima mažai vietos. Jis gali veiksmingai valdyti vandens, naftos ar dujų srauto kryptį. Jis gali būti naudojamas vandens valymo įrenginiuose, elektrinėse, chemijos gamyklose, šildymo ir oro kondicionavimo sistemose ir kt. Šis vožtuvas yra ypač tvirtas ir gali atlaikyti aukštą slėgį ir aukštą temperatūrą. Jis nesulūžta net ir po ilgo naudojimo ir yra labai patikimas pasirinkimas pramoninėse vamzdynų sistemose.

Techniniai pranašumai: kodėl verta rinktis mūsų vieno disko atbulinį vožtuvą?

AtZhongguan vožtuvas, mes suprantame, kad pramoninėse aplinkose dėl patikimumo nesiginčijama. MūsųVieno disko atbulinis vožtuvasnėra tik komponentas; tai visos jūsų vamzdynų sistemos saugumo garantija.

1. Itin kompaktiškas vaflių dizainas

Išskirtiniausias mūsų bruožasVieno disko atbulinis vožtuvasyra mažas dydis ir puikus anti-atbulinis veikimas. Skirtingai nuo didelių gabaritų tradicinių atbulinių vožtuvų, mes priėmėme pažangųvaflių tipo dizainas. Kaip ir sumuštinis, vožtuvas tvirtinamas tiesiai tarp dviejų vamzdžių flanšų. Tai sutaupo daug vietos ir sumažina montavimo svorį bei išlaidas-2 .

2. Aukštos kokybės medžiaga

Gaminame standartąVienos plokštės atbulinis vožtuvasnaudojant aukštos kokybėsWCB anglinis plienas(lietas plienas). Ši medžiaga yra ypač patvari ir leidžia vožtuvui atlaikyti atšiaurią aplinką, aukštą slėgį ir ekstremalias temperatūras.Reikia daugiau?Siūlome liejimą pagal užsakymą suNerūdijantis plienas (SS304, SS316) , Aliuminio bronzair kitų lydinių, atsižvelgiant į jūsų laikmenos koroziškumą-1 .

3. Dinaminis sandarinimas ir greitas atsakymas

Diskas vidujeVieno disko atbulinis vožtuvasturi labai jautrų atsaką. Kai skystis ar dujos teka į priekį, diskas akimirksniu atsidaro su minimaliu pasipriešinimu (mažas slėgio kritimas). Kai srautas sustoja arba apsisuka, diskas spyruokliuoja atgal (padedamas gravitacijos arba spyruoklės jėgos), sudarydamas sandarų sandariklį, užkertantį kelią destruktyviemsvandens plaktukasžalą-2 .

Gaminio specifikacijos ir duomenų lapas

Programos: kur galite ją naudoti?

Šis universalus vožtuvas naudojamas daugelyje pramoninių nustatymų. Sėkmingai tiekėme savoVieno disko atbuliniai vožtuvaiį šiuos sektorius:

• Vandens valymo įrenginiai: Naudojami vandens tiekimo sistemose, kad būtų išvengta užteršimo atgaliniu srautu -2.
• ŠVOK ir pastatų automatika: įrengiamas šildymo ir oro kondicionavimo sistemose, kad būtų išlaikytas šiluminis efektyvumas.
• Jėgainės: būtini aušinimo sistemose, kad aušinimo vanduo netekėtų atgal, apsaugant generatoriaus įrangą -2.
• Naftos chemija: saugiai tvarko naftos ir dujų transportavimą vamzdynais.

Atvejo analizė: siurblio apsauga

Pietryčių Azijoje esančioje siurblinėje buvo pakartotinai užblokuoti siurbliai dėl atgalinio srauto bangų. Anksčiau jie naudojo lėtai besisukančius atbulinius vožtuvus. Mes pakeitėme jų sistemą į mūsųVieno disko atbulinis vožtuvas. Greito uždarymo funkcija pašalino vandens plaktuką, o dėl lengvo dizaino įrengimas perpildytoje siurblinėje buvo lengvas.Rezultatas:Nulis siurblio gedimų per pastaruosius 18 mėnesių.

Kaip veikia vieno disko atbulinis vožtuvas

Mechanizmas yra paprastas, bet labai efektyvus:

1. Srautas pirmyn: terpės slėgis (vanduo/alyva/dujos) nustumia diską nuo sėdynės. Vyriai šiek tiek sukasi, leisdami visiškai tekėti.
2. Atbulinis srautas: Kai slėgis prieš srovę nukrenta arba pasisuka atgal, atgalinis srautas stumia diską atgal prie sėdynės.
3. Sandarinimas: Diskas užsidaro akimirksniu, sukuria sandarų sandarumą ir visiškai sustabdo atvirkštinį srautą -2.

Trys griežti gamykliniai testai

Mūsų gamykloje naudojama kokybės kontrolės sistema, kuri konkuruoja su tarptautiniais standartais. Kiekvienas mūsų gaminamas vožtuvas turi būti tris kartus griežtai patikrintas prieš išvežant iš gamyklos:

1. Atgalinio srauto prevencijos testas: užtikriname, kad tuo metu, kai srautas sustos, diskas puikiai įsitaisys, palikdamas 0 % nuotėkio.
2. Aukšto slėgio korpuso bandymas: mes naudojame didesnį slėgį nei tikrasis darbinis slėgis, kad išbandytume liejinį. Tai užtikrina, kad kūnas nesutrūkinėtų ir neprakaituotų.
3. Bendro našumo modeliavimas: imituojame realias dujotiekio sąlygas, kad užtikrintume, jog diskas sklandžiai atsidarytų ir sandariai užsidarytų, neprilipdamas.

Zhongguan vožtuvas gavo TS specialiosios įrangos gamybos licenciją, ISO9001, ISO14001 ir OHSAS18001 -1. Atleidžiami tik tie vožtuvai, kurie praeina šiuos tris etapus.

Montavimo lankstumas

Žinome, kad kiekvienas vamzdynas yra skirtingas. MūsųVieno disko atbulinis vožtuvasprisitaiko prie jūsų.

• Horizontalūs vamzdžiai: standartinis montavimas.
• Vertikalūs vamzdžiai: vožtuvas puikiai veikia vertikaliai į viršų nukreipiant srautą. Diskas efektyviai užsidaro dėl gravitacijos arba atgalinio srauto svorio, kai siurblys sustoja -2.

Pritaikymas ir tiekimo grandinės privalumai

Zhongguan vožtuvasyra Šiaurės vožtuvų tiekimo grandinės (ketaus) ir Pietų pramoninės vožtuvų tiekimo grandinės (lietinio plieno / nerūdijančio plieno) integracija.-1 .

Siūlome „Pritaikytas“ paslaugas:

• Specialios medžiagos: reikia tvarkyti ėsdinančias chemines medžiagas? Diskui ir korpusui galime pereiti prie nerūdijančio plieno 316.
• Prailgintas stiebas: skirtas požeminiam įrengimui.
• Pavara paruošta: Integracija su padėties eigos jungikliais automatizuotoms sistemoms (pagal pageidavimą).

Mūsų įsipareigojimas:Mes sutelkiame dėmesį ne tik į mūsų pačių gaminamų peteliškinių vožtuvų gamybą, bet ir į visos vožtuvų tiekimo grandinės integravimą, kad klientams galėtume teikti turtingesnes produktų linijas ir labiau apgalvotas paslaugas.

DUK apie vieno disko atbulinius vožtuvus

1 klausimas: koks yra pagrindinis skirtumas tarp vieno disko atbulinio vožtuvo ir dviejų diskų atbulinio vožtuvo?
A1:MūsųVieno disko atbulinis vožtuvas(Sūpynės tipas) paprastai užtikrina tvirtesnį sandarinimą nuo žemo slėgio atgalinio srauto ir yra patvaresnis nuo „užtrenkimo“ didesnių dydžių (DN200+). Vienos plokštės konstrukcija suteikia didesnį srauto plotą, palyginti su kai kuriomis spyruoklinėmis dvigubomis plokštėmis.

2 klausimas: ar galiu sumontuoti šį vožtuvą vertikaliai?
A2:Taip, rekomenduojama vertikaliems vamzdynams, kur yra srauto kryptisiš apačios į viršų. Tačiau labai svarbu patikrinti srauto rodyklę, pažymėtą ant vožtuvo korpuso. Vertikaliams kritimams iš viršaus į apačią gali būti teikiama pirmenybė spyruokliniam tipui.

3 klausimas: kaip pasirinkti tinkamą slėgio įvertinimą?
A3:Siūlome reitingus nuo PN10 iki PN40. Mūsų inžinieriai paprastai pataria pasirinkti įvertinimą, kuris yra lygus arba didesnis už jūsų vamzdyno maksimalų slėgį. Aukšto slėgio garams arba alyvai WCB medžiaga yra minimalus standartas.

4 klausimas: ar produktas griežtai atitinka tarptautinius standartus?
A4:Taip. Nors mūsų bazinis dizainas yra puikus, mes galime pagaminti savoVieno disko atbulinis vožtuvaslaikytisGB, ANSI, JIS, DIN arba BSstandartai, pagrįsti jūsų flanšo gręžimo reikalavimais-1 .

Siųsti užklausą

Zhongguan vožtuvas: patikima kokybė, pritaikyti sprendimai.

Mes turime dvi gamybos bazes (Tianjin ir Venžou), turinčias daugiau nei 19 metų patirtį. Garantuojame greitą pristatymą ir aukštos kokybės gaminius.
