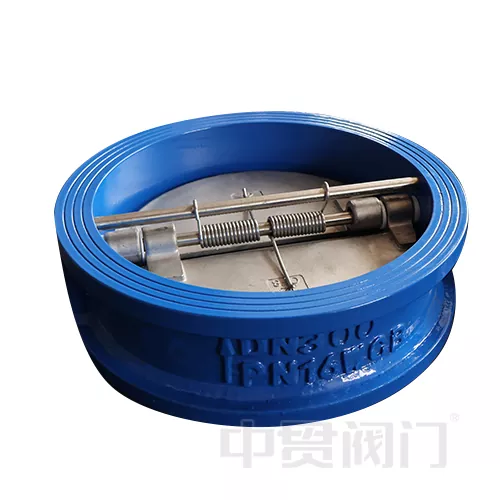

Ketaus vaflių dvigubas atbulinis vožtuvas

Ketaus vaflių dviejų plokščių atbulinis vožtuvas puikiai veikė daugiaaukščių pastatų siurblių išleidimo angose, centralizuoto šildymo tinkluose ir maisto perdirbimo bei valymo sistemose, pvz., DN200 modelyje, kuris sėkmingai slopino siurblio korpuso vibracijas, kurias sukelia atšaldyto vandens srautas komercinio komplekso oro kondicionavimo sistemoje. Dėl mažo pasipriešinimo srautui (Cv vertė 0,6–1,2) ir techninės priežiūros nereikalaujančių charakteristikų, jis yra tinkamiausia įranga tiek ekonomiškai, tiek patikimai esant žemo slėgio scenarijams.

Konstrukciniai ir dizaino ypatumai

Ketaus „Wafer Dual Plate“ atbulinis vožtuvas turi dvi simetriškos apvalios vožtuvo plokštės (medžiaga: kaliojo ketaus) yra sujungtos spyruokliniais vyriais, o storis yra 1/10 ~ 1/12 skersmens, tai buvo pirmoji funkcija, dvigubos spyruoklės pagalbinis diskas.

Ketaus korpusas (ASTM A48 klasė 35B) yra 40% lengvesnis ir 60% trumpesnis nei flanšiniai atbuliniai vožtuvai, todėl jį galima montuoti uždarose erdvėse. Tvirtinimo sąsaja atitinka EN 1092-2 ir palaiko slėgio klases PN10-PN16. Taigi galime daryti išvadą, kad korpusas yra kompaktiškas.

Paskutinis yra mažo sukimo momento atidarymas ir uždarymas. Optimizuota spyruoklės išankstinė apkrova, disko atidarymo slėgis ≤ 0,05 baro, uždarymo reakcijos laikas ≤ 0,5 sekundės ir srauto pasipriešinimo koeficientas (Kv vertė) yra 0,6 ~ 1,2, kuris yra tinkamas apsaugai nuo atgalinio srauto ir mažo slėgio sistemai siurblio išleidimo angoje.

Veikimo pranašumai ir pritaikomumas

1. Ekonomiškumo ir ilgaamžiškumo balansas:

Ketaus medžiagos kaina yra 1/3 nerūdijančio plieno vožtuvų kainos ir ji gali atlaikyti silpnai korozinius skysčius (pvz., aušinimo vandenį ir buitines nuotekas), kurių pH yra 6–9, naudojant dangos apsaugą;

Projektinis tarnavimo laikas yra ≥10 metų, o priežiūra reikalauja tik reguliaraus vožtuvo plokštės valymo.

2. Maža vandens plaktuko rizika:

Dvigubo vožtuvo plokštė ketaus vaflių dvigubo tikrinimo vožtuvas uždaromas etapais, siekiant sumažinti dujotiekio poveikį, kurį sukelia staigus srauto greičio pokytis, o didžiausia išmatuoto vandens plaktuko slėgio vertė sumažinama 50–70 %;

3. Platus suderinamumas:

Taikomas temperatūros diapazonas -20°C ~ 120°C, palaikomas vanduo, aliejus ir mažos koncentracijos cheminės medžiagos (pvz., etilenglikolio tirpalas);

Galima montuoti vertikaliai arba horizontaliai ketaus, PVC arba anglinio plieno vamzdžiams (reikalingas tarpiklis).
