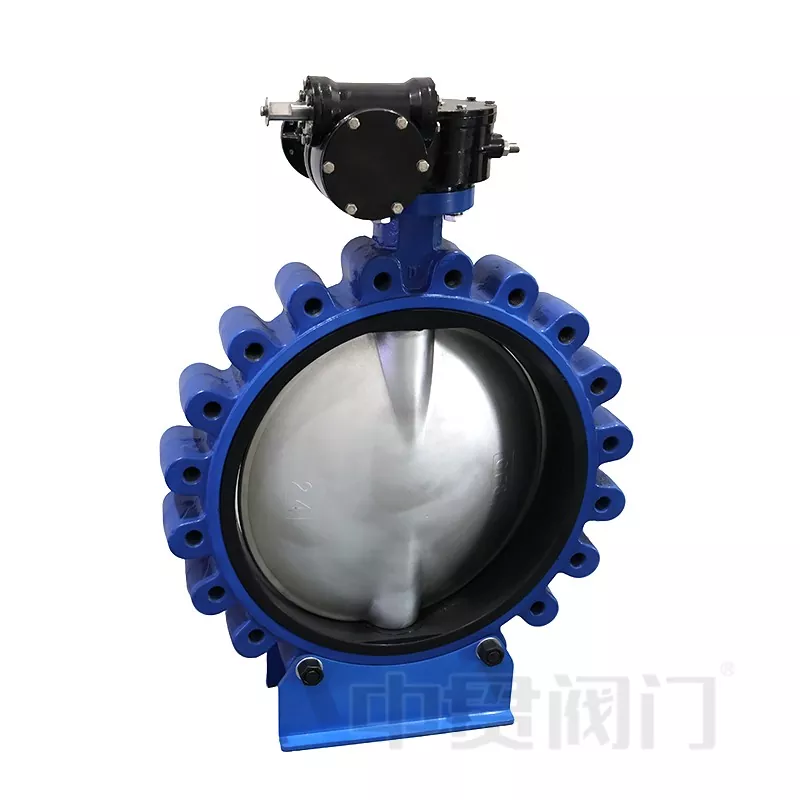

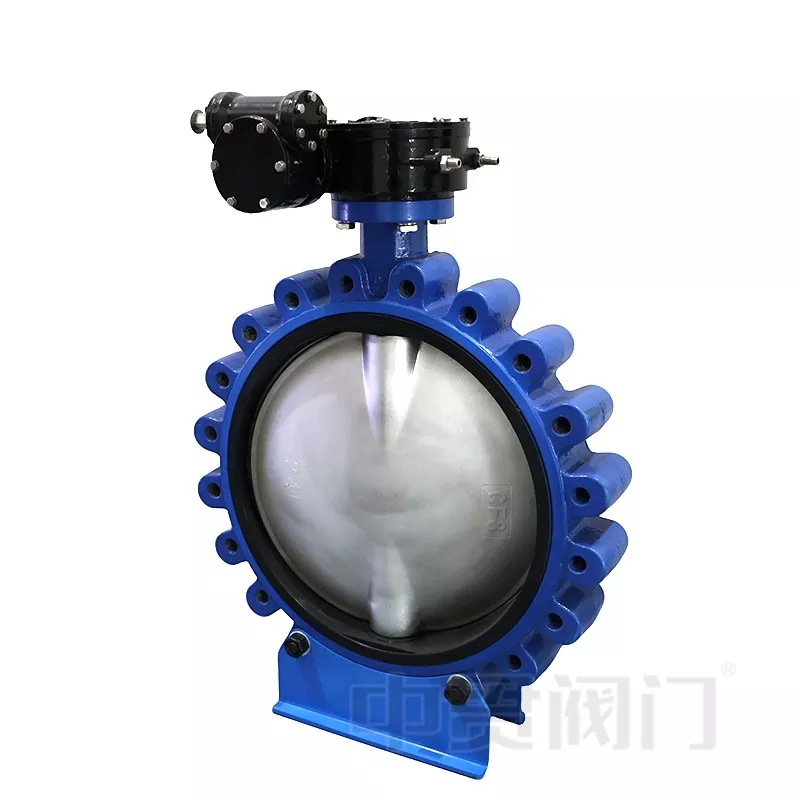

Zhongguan Lug tipo drugelio vožtuvasskirtas vamzdynų sistemoms, kurioms reikalingas lankstus montavimas, patikimas uždarymas ir patogi priežiūra. Kaip centrinės linijos drugelio vožtuvo konstrukcija, ji dažniausiai pasirenkamavandens apdorojimas, ŠVOK cirkuliacija, pramoniniai vamzdynai ir tais atvejais, kai vožtuvą reikia išimti arba jį prižiūrėti, nepažeidžiant viso vamzdyno išdėstymo.
Palyginti su plokšteliniais drugelio vožtuvais,kilpos jungties dizainasvožtuvo korpuse naudojamos srieginės skylės, kad būtų galima savarankiškai pritvirtinti flanšą. Ši konstrukcija ypač tinka montuoti galinėje linijos dalyje, įrenginių izoliavimo sekcijose ir vamzdynuose, kur priežiūros metu gali tekti nuimti vieną jungties pusę.
Vožtuvo korpusas gali būti pagamintas iškaliojo ketaus, GGG50, nerūdijantis plienas arba anglinis plienas pagal slėgio reikalavimus, terpės charakteristikas ir korozijos sąlygas. Antgalio konstrukcija paskirsto jungties įtampą per kelis tvirtinimo taškus, pagerindama montavimo stabilumą vamzdynuose, kuriuos veikia vibracija arba dažnai veikia.
Diskas yra kompaktiško apskrito dizaino ir sukasi maždaug 90° tarp visiškai atidarytos ir visiškai uždarytos padėties. Nerūdijančio plieno diskai ar kitos suderinamos medžiagos gali būti parenkamos pagal dujotiekio terpę, kad būtų pagerintas atsparumas korozijai ir eksploatacinės savybės.
Vožtuvo kotas perduoda darbinį sukimo momentą tarp pavaros ir disko. Centrinis veleno išdėstymas sumažina konstrukcijos sudėtingumą ir palaiko sklandų veikimą rankiniu, pneumatiniu ar elektriniu paleidimo būdu.
EPDM, NBR, PTFE, o kitas sandarinimo medžiagas galima pasirinkti pagal terpę. EPDM dažniausiai naudojamas vandens pagrindu, NBR tinka su alyva susijusioms sąlygoms, o PTFE laikomas griežtesniu cheminio atsparumo reikalavimams.
Vandens tiekimo ir nuotekų sistemose dažniausiai pasirenkami peteliški vožtuvai dėl kompaktiškos konstrukcijos ir lengvos priežiūros. EPDM sėdynių konfigūracijos dažnai naudojamos gėlo vandens, nuotekų ir bendrosiose vandens cirkuliacijos sistemose, kur cheminio suderinamumo reikalavimai yra nedideli.
ŠVOK ir pramoninio aušinimo vamzdynus paprastai reikia dažnai atidaryti ir uždaryti. Dėl 90° besisukančio dizaino, mažo darbinio sukimo momento ir kompaktiško montavimo ilgio peteliški vožtuvai yra tinkami cirkuliacijos valdymo sistemoms su ribota montavimo vieta.
Pramoniniams vamzdynams, kuriuose yra korozinių ar specialių medžiagų, vožtuvo konfigūracija turėtų būti parenkama atsižvelgiant į lizdo medžiagos ir terpės cheminį suderinamumą. PTFE pagrindu pagamintos sėdynės gali būti naudojamos stipresnėje cheminėje aplinkoje, o NBR ir FKM medžiagos naudojamos su alyva susijusioms reikmėms.
Jūrų ir energijos sistemoms dažnai reikalingi vožtuvai su atsparumu korozijai ir patogia prieiga prie priežiūros. Antgalio jungties konstrukcija leidžia lengviau izoliuoti ir pakeisti vamzdynus, kur techninės priežiūros erdvė yra ribota.
Veikimo metu diskas sukasi aplink vožtuvo koto ašį. Kai vožtuvas yra visiškai atidarytas, diskas susilygina su dujotiekio srauto kryptimi, sumažindamas pasipriešinimą ir leisdamas terpei praeiti su minimaliomis kliūtimis.
Uždarius, diskas pasisuka maždaug 90° ir prispaudžiamas prie sandarinimo lizdo, kad sustabdytų srautą. Priklausomai nuo vožtuvo konstrukcijos ir sandarinimo medžiagos, galima pasiekti dvikrypčio uždarymo efektyvumą.
Droselio režimams disko padėtis gali būti reguliuojama tarp atviros ir uždarytos.
| Palyginimas | Kilpos tipo drugelio vožtuvas | Vaflinis drugelio vožtuvas |
|---|---|---|
| Prisijungimo būdas | Srieginės antgalio skylės leidžia nepriklausomai pritvirtinti flanšą | Montuojamas tarp dviejų flanšų naudojant perveržiamas varžtas |
| Priežiūra | Tinka sistemoms, kurioms reikalingas lengvesnis vožtuvo nuėmimas arba galinės linijos montavimas | Labiau tinka standartiniam vamzdyno įrengimui |
| Montavimo erdvė | Kompaktiškas dizainas su didesniu jungties lankstumu | Lengvas ir dažniausiai naudojamas ten, kur erdvė ribota |
| Tipinės programos | Vandens valymas, ŠVOK, pramoniniai vamzdynai, priežiūrai jautrios sistemos | Bendrieji vandentiekio ir komunaliniai vamzdynai |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.has focused on valve manufacturing for more than 19 years, with production resources located in Tianjin and Wenzhou, Zhejiang. Įmonė gaminadrugelių vožtuvaiįskaitant plokštelių, antgalių, U profilių ir flanšų tipus, kurių pagrindiniai gamybos skersmenys svyruoja nuo DN40 iki DN1600.
Gamybos procesas apima vožtuvo surinkimą, slėgio bandymą, vožtuvo lizdo montavimą, veleno įvorės montavimą ir gaminio žymėjimą. Zhongguan reikalaujaISO sertifikataipagamintiems vožtuvams ir gali suteiktiWRAS sertifikuotos vožtuvų lizdaikai reikia.
Peteliškės vožtuvo eksploatavimo trukmę daugiausia įtakoja eksploatavimo sąlygos, įskaitant terpės charakteristikas, temperatūrą, slėgio pokyčius, veikimo dažnį ir montavimo kokybę. Suderinamų sandarinimo medžiagų pasirinkimas ir tinkamų eksploatavimo sąlygų palaikymas padeda sumažinti priešlaikinį sandarinimo komponentų susidėvėjimą.
Taip. Pagal dujotiekio valdymo reikalavimus auselės tipo peteliški vožtuvai gali būti valdomi rankinėmis rankenomis, pavarų operatoriais, pneumatinėmis pavaromis arba elektrinėmis pavaromis. Pavaros pasirinkimas turi atitikti vožtuvo sukimo momento reikalavimą, veikimo dažnį ir automatikos sistemą.
Reikalinga informacija paprastai apima vožtuvo dydį, slėgio įvertinimą, prijungimo standartą, dujotiekio terpę, temperatūros diapazoną, sėdynės medžiagos reikalavimus ir pavaros reikalavimus. Šios detalės padeda nustatyti tinkamą vožtuvo konfigūraciją ir išvengti netinkamo medžiagų pasirinkimo.
Nuotėkio prevencija priklauso nuo teisingo vožtuvo pasirinkimo, tinkamos sandarinimo medžiagos, tinkamo įrengimo ir reguliaraus patikrinimo. Montuojant reikia patikrinti vamzdyno išlygiavimą, flanšų prijungimo sąlygas ir pašalines daleles aplink sandarinimo paviršių, kad būtų išlaikytas sandarumas.
