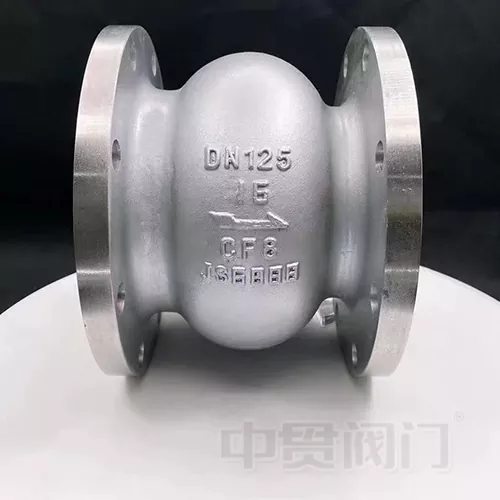

Kėlimo tipo atbulinis vožtuvas

Kėlimo tipo atbulinis vožtuvas yra automatinis vožtuvas, kurio pagrindinė funkcija yra leisti terpės srautą viena kryptimi ir užkirsti kelią atgaliniam srautui. Jis plačiai naudojamas įvairiose pramoninėse ir komunalinių vamzdynų sistemose ir yra pagrindinis komponentas, užtikrinantis sistemos slėgio stabilumą ir įrangos saugumą.Zhongguan vožtuvas19 metų besispecializuojantis vožtuvų gamintojas gamina pakeliamus atbulinius vožtuvus, kurie griežtai atitinka tarptautinius standartus. Išnaudodama savo tiekimo grandinės pranašumus visoje Kinijoje, bendrovė parenka aukštos kokybės medžiagas, tinkamas įvairioms eksploatavimo sąlygoms, subalansuodama struktūrinį racionalumą ir naudojimo paprastumą. Galimos pritaikytos specifikacijos, atitinkančios konkrečius klientų poreikius.

Mūsų pakėlimo atbuliniai vožtuvai naudoja vertikaliai judančią vožtuvo disko struktūrą, todėl pašalinama perteklinė konstrukcija ir optimizuojamas srauto maršruto išdėstymas. Palyginti su tradiciniais atbuliniais vožtuvais, jie pasižymi tikslesniu atidarymo ir uždarymo atsaku, stabilesniu sandarinimo veikimu ir mažesniu srauto pasipriešinimo nuostoliu. Jie tinka įvairioms terpėms, įskaitant vandenį, garus, alyvą ir korozinius skysčius, todėl yra vienas iš ekonomiškiausių atbulinių vožtuvų rinkoje.

Produkto veikimo principas

Zhongguan vožtuvo pakėlimo tipo atbulinis vožtuvas veikia remdamasis skysčio slėgio ir mechaninės struktūros sinerginiu poveikiu. Jis pasiekia automatinį atidarymo ir uždarymo valdymą be rankinės ar išorinės jėgos. Konkretus procesas yra toks:

1. Srautas pirmyn: kai terpė teka pirmyn išilgai dujotiekio, skysčio slėgis įveikia vožtuvo disko svorį ir spyruoklės jėgą, stumdamas vožtuvo diską vertikaliai aukštyn, sukuriant sklandų srauto kelią tarp vožtuvo lizdo ir vožtuvo disko, leidžiant terpei sklandžiai praeiti;

2. Atbulinės eigos atjungimas: kai terpės srautas sustoja arba atsiranda atvirkštinė srauto tendencija, skysčio slėgis išnyksta. Bendrai veikiant savo svoriui ir spyruoklės atkuriamajai jėgai, vožtuvo diskas greitai ir vertikaliai leidžiasi žemyn, tvirtai prigludęs prie vožtuvo lizdo, kad būtų sandarus ir išvengta terpės atgalinio srauto.

3. Stabilumo garantija: spyruoklinė konstrukcija pagreitina vožtuvo disko uždarymo greitį, sumažina vandens plaktuką ir išvengia susidėvėjimo, atsirandančio dėl vožtuvo disko ir vožtuvo lizdo susidūrimų, prailgina gaminio tarnavimo laiką ir užtikrina ilgalaikį stabilų dujotiekio sistemos veikimą.

Pagrindinės produkto savybės

Mes nuolat teikiame pirmenybę tikrosioms eksploatavimo sąlygoms, įtraukdami daugybę praktinių technologijų į mūsų kėlimo tipo atbulinių vožtuvų projektavimą ir gamybą. Dėl to atsiranda šios pagrindinės savybės, išskiriančios juos nuo įprastų panašių gaminių:

• Tikslus atidarymas ir uždarymas: linijinė ašinė kėlimo konstrukcija užtikrina greitą atidarymo ir uždarymo reakciją, pašalina strigimą ir uždelsimą, efektyviai pašalina vandens plaktuką ir todėl tinka dažnoms siurblio paleidimo ir sustabdymo operacijoms;

• Patikimas sandarinimas: naudojant metalo ir elastomero kompozito sandarinimo paviršiaus konstrukciją, sandarinimo efektyvumas yra stabilus, ilgalaikis nuotėkio valdymas mažesnis nei 0,01 l/min·m, o nusidėvėjimo greitis yra daug mažesnis nei tradicinių atbulinių vožtuvų;

• Mažas srauto pasipriešinimas: optimizuotas srauto kanalo dizainas sumažina pasipriešinimo nuostolius terpės srauto metu, o slėgio nuostoliai neviršija 0,15 baro esant vardiniam srautui, prisidedant prie sistemos energijos taupymo ir vartojimo mažinimo;

• Patogi priežiūra: Modulinė konstrukcijos konstrukcija pašalina poreikį išardyti vamzdžių flanšus atliekant įprastinę priežiūrą. Technikai gali atlikti daugiau nei 90% priežiūros darbų per viršutinį tikrinimo prievadą, žymiai sutrumpinant priežiūros laiką ir sumažinant priežiūros išlaidas;

• Platus suderinamumas: Medžiagos ir specifikacijos gali būti pritaikytos prie skirtingų slėgio, temperatūros ir terpės sąlygų, apimančios įvairius vardinius skersmenis nuo DN15 iki DN300 ir slėgio reitingus nuo 1,6 MPa iki 4,0 MPa, atitinkančius kelių laukų pirkimo poreikius.

Gaminio techniniai privalumai

I. Struktūrinio projektavimo privalumai

Mūsų kėlimo tipo atbulinio vožtuvo konstrukcijos dizainas, kartu su 19 metų pramonės patirtimi ir atsiliepimais apie įvairias eksploatavimo sąlygas, buvo optimizuotas įvairiais aspektais, todėl atsirado skirtingų techninių pranašumų:

Linijinė atidarymo ir uždarymo struktūra: naudojant ašinį vožtuvo disko kėlimo konstrukciją, palyginti su tradiciniais atbuliniais vožtuvais, jis veiksmingai pašalina vandens plaktuką. Eksperimentinis patikrinimas rodo, kad DN200 vamzdynų sistemoje jis gali sumažinti vandens plaktuko slėgio svyravimus 62%, apsaugant vamzdynus ir įrangą nuo smūgių pažeidimų;

Modulinis surinkimas: vožtuvo korpusas, vožtuvo diskas, spyruoklė ir kiti komponentai yra modulinės konstrukcijos, užtikrinančios didelį surinkimo tikslumą ir patogų išmontavimą. Tai ne tik palengvina produkcijos testavimą, bet ir suteikia patogumo vėliau atliekant techninę priežiūrą, sumažina priežiūros sunkumus ir darbo sąnaudas;

Lengvo svorio optimizavimas: užtikrinant konstrukcijos tvirtumą, vožtuvo korpuso sienelės storio konstrukcija buvo optimizuota taip, kad būtų sumažintas gaminio svoris, palengvintas transportavimas ir montavimas, taip pat sumažintas vamzdyno apkrovos slėgis, todėl jis tinkamas ypatingiems montavimo scenarijams, pvz., dideliame aukštyje ir uždarose erdvėse.

II. Medžiagos pasirinkimo pranašumai

„Zhongguan Valve“ naudoja integruotą tiekimo grandinę Šiaurės ir Pietų Kinijoje, kad pasirinktų tinkamas medžiagas pagal skirtingas eksploatavimo sąlygas, užtikrinant savo kėlimo tipo atbulinių vožtuvų patvarumą ir pritaikymą. Konkrečios medžiagos pritaikymas yra toks:

Įprastos eksploatavimo sąlygos: naudojamas QT400-15 kalusis ketus ir 2Cr13 nerūdijantis plienas, pasižymintis dideliu ekonomiškumu, atsparumu korozijai ir atsparumu dilimui, tinka vandeniui, garams ir įprastoms alyvos terpėms.

Korozinės eksploatavimo sąlygos: naudojamas nerūdijantis plienas ZG1Cr18Ni9Ti, pasižymintis stipriu atsparumu chlorido jonams, azoto rūgščiai ir kitoms korozinėms terpėms, tinkamas jūros vandens gėlinimui, cheminės korozijos vamzdynams ir kitiems scenarijams.

Aukštos temperatūros ir aukšto slėgio eksploatavimo sąlygos: Naudojamos aukštai temperatūrai atsparios lydinio medžiagos, kurių atsparumas temperatūrai iki 300 ℃ ir atsparumas slėgiui iki 4,0 MPa, tinka aukštos temperatūros ir aukšto slėgio vamzdynų sistemoms elektrinėse, katiluose ir kitose srityse.

Visoms medžiagoms atliekami griežti fiziniai ir cheminiai bandymai, siekiant užtikrinti atitiktį standartams, garantuoti produkto kokybę nuo pat pradžių, pailginti gaminio tarnavimo laiką, sumažinti keitimo dažnumą ir sumažinti ilgalaikes klientų pirkimo išlaidas.

III. Gamybos proceso pranašumai

Mes turime dvi pagrindines gamybos bazes Tiandzine ir Venžou, kuriose įrengta pažangi CNC apdirbimo ir bandymo įranga. Mes naudojame standartizuotus gamybos procesus, kad užtikrintume pastovią kiekvieno kėlimo tipo atbulinio vožtuvo kokybę:

Tikslus apdirbimas: pagrindiniai komponentai, tokie kaip vožtuvų lizdai ir vožtuvų diskai, yra tiksliai apdirbami CNC tekinimo staklėmis, todėl užtikrinamas didelis apdirbimo tikslumas ir sandarus sandarumas, todėl sumažėja nuotėkio rizika.

Griežtas bandymas: sukūrėme išsamią testavimo sistemą, pradedant žaliavų patikrinimu atvykus ir atsitiktiniais patikrinimais gamybos metu iki galutinio produkto hidrostatinio ir sandarumo bandymo. Kiekvienas žingsnis atitinka standartus, o nekvalifikuotiems gaminiams griežtai draudžiama išvežti iš gamyklos.

Standartizuota gamyba: Gaminame pagal tokius standartus kaip GB/T 12235-2022 ir API 6D, užtikrindami suderinamumą su pagrindinėmis tarptautinėmis specifikacijomis. Tai palengvina kliento esamos įrangos pakeitimą, sumažina pirkimo ir keitimo išlaidas.

Produkto taikymo scenarijai

Zhongguan vožtuvo pakėlimo tipo atbulinis vožtuvas, pasižymintis plačiu pritaikomumu, gali būti pritaikytas vamzdynų sistemoms įvairiose srityse, apimančiose pramonės, komunalinius ir aplinkosaugos sektorius. Konkretūs taikymo scenarijai yra tokie:

I. Pramonės sektorius

Naftos chemijos pramonė: tinka vamzdynams, transportuojantiems žalią naftą, rafinuotą naftą ir chemines žaliavas, užkertant kelią atgaliniam srautui, kuris gali sugadinti įrangą, atliekas ir užtikrinti gamybos saugą;

Energetikos pramonė: Naudojamas katilų tiekimo vandenyje, aušinimo vandenyje ir garo vamzdynuose šiluminės ir hidroelektrinės gamybos sistemose, užkertant kelią atvirkštiniam terpės srautui ir užtikrinantis stabilų generatorių veikimą;

Metalurgijos pramonė: tinka vamzdynams, apdorojantiems metalurgines nuotekas ir aukštos temperatūros dūmų dujas, atsparus korozijai ir tam tikroms temperatūroms, užtikrina sklandų metalurgijos procesų eigą.

II. Savivaldybių ir viešųjų paslaugų sektorius

Vandens valymas: Naudojamas vandens tiekimo ir drenažo vamzdynuose bei vandentiekio ir nuotekų valymo įrenginių cheminio dozavimo vamzdynuose, siekiant išvengti nuotekų atgalinio nutekėjimo ir švaraus vandens užteršimo, užtikrinant stabilų vandens valymo sistemos darbą.

Komunalinis šildymas: pritaikytas miesto centralizuoto šildymo vamzdynams, kad būtų išvengta karšto vandens atgalinio srauto, užtikrinant stabilų šildymo slėgį ir pagerinant šildymo efektyvumą.

Pastato vandentiekis ir drenažas: Naudojamas vandens tiekimo sistemose ir daugiaaukščių pastatų priešgaisriniuose vamzdynuose, kad būtų išvengta terpės atgalinio nutekėjimo, kurį sukelia vamzdyno slėgio svyravimai, užtikrinant pastato vandens ir priešgaisrinę saugą.

III. Specialios eksploatavimo sąlygos

Jūros vandens gėlinimas: pagamintas iš korozijai atsparaus nerūdijančio plieno, tinkamas jūros vandens ir gėlinto vandens transportavimo vamzdynams, atsparus didelio druskingumo terpės korozijai, užtikrinantis stabilų gėlinimo procesą.

Žemos temperatūros eksploatavimo sąlygos: pritaikyti žemai temperatūrai pritaikomi produktai, tinkami žemai temperatūrai nuo -40 ℃ iki 0 ℃, naudojami šaltos grandinės ir žemos temperatūros skysčių transportavimo vamzdynuose, užtikrinantys normalią atgalinio srauto prevencijos funkciją.

Dažno paleidimo-sustabdymo eksploatavimo sąlygos: pritaikyta vamzdynų sistemoms su dažnu siurblio paleidimu-sustabdymu, pvz., cirkuliuojančioms vandens sistemoms ir avarinio vandens tiekimo sistemoms, su greitu atidarymo ir uždarymo atsaku, sumažinančiu vandens plaktuko poveikį.
