Kaip prailginto koto peteliškinis vožtuvas pagerina srauto kontrolę pramoniniuose vamzdynuose?

Straipsnio santrauka

Pailginti stiebo peteliški vožtuvaiyra plačiai naudojami šiuolaikinėse pramoninėse vamzdynų sistemose, kur standartiniai vožtuvai negali užtikrinti pakankamo pasiekiamumo ar eksploatavimo patogumo. Šie vožtuvai turi pailgą kotą, leidžiantį operatoriams valdyti srautą iš viršaus izoliuotų vamzdynų, požeminių įrenginių ar sunkiai pasiekiamų vietų. Šiame straipsnyje paaiškinama, kaip veikia prailginto koto peteliškiniai vožtuvai, jų konstrukciniai komponentai, pranašumai, bendri pritaikymai ir pagrindiniai veiksniai, į kuriuos reikia atsižvelgti renkantis tinkamą vožtuvą pramoniniam naudojimui. Aiškios lentelės, struktūriniai skyriai ir praktinės gairės padeda inžinieriams, pirkimų komandoms ir techninės priežiūros specialistams suprasti, kaip šie vožtuvai sprendžia realaus pasaulio veikimo iššūkius.

Turinys

• Įvadas į prailgintus kotelius
• Kaip veikia prailginto koto drugelio vožtuvas
• Pagrindiniai konstrukciniai komponentai
• Pagrindiniai pramoninių pritaikymų pranašumai
• Tipiškos pramonės šakos ir naudojimo atvejai
• Techninių parametrų apžvalga
• Kaip pasirinkti tinkamą pailginto koto drugelio vožtuvą
• Priežiūros ir eksploatavimo patarimai
• Dažnai užduodami klausimai
• Išvada

Įvadas į prailgintus kotelius

Pramoninėse vamzdynų sistemose vožtuvai atlieka lemiamą vaidmenį reguliuojant, izoliuojant ir nukreipiant skysčio srautą. Tarp daugelio galimų tipų drugelių vožtuvai vertinami dėl kompaktiškos konstrukcijos, greito veikimo ir ekonomiškumo.

Tačiau kai kuriuose įrenginiuose dėl izoliacijos sluoksnių, požeminių vamzdžių išdėstymo ar paaukštintų vamzdynų negalima lengvai valdyti standartinio sklendės. Tokiais atvejais anPailgintas kotas drugelio vožtuvastampa pageidaujamu sprendimu.

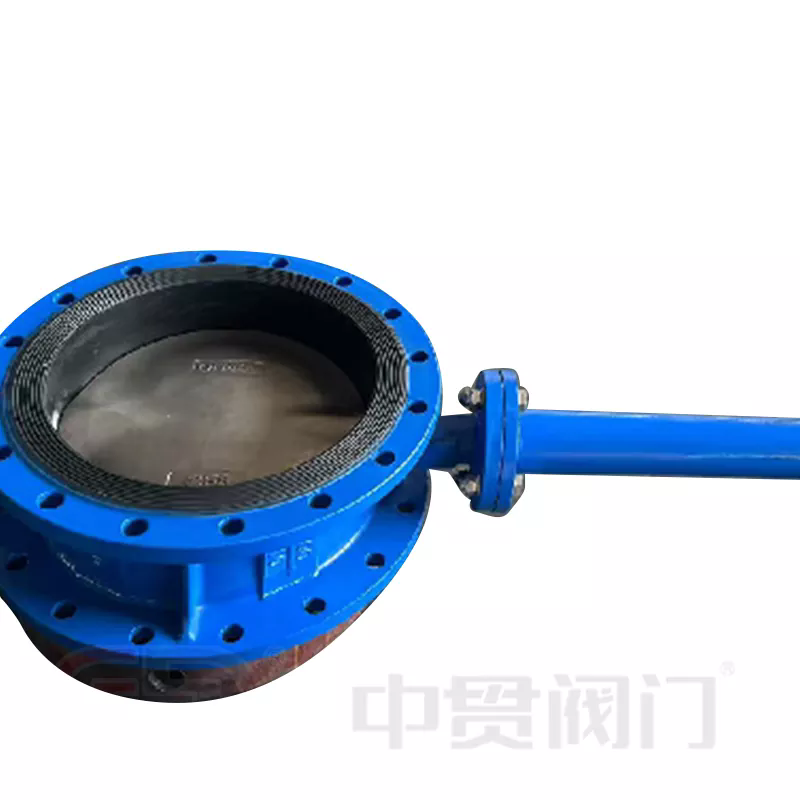

Šis specializuotas vožtuvas turi ilgesnį kotą, kuris tęsiasi už vožtuvo korpuso. Išplėstas kotas leidžia pavarai arba rankenai išlikti prieinama net tada, kai pats vožtuvas sumontuotas sudėtingose ​​vietose. Dėl to priežiūra ir eksploatavimas tampa žymiai saugesnis ir patogesnis.

Tokie gamintojai kaipZhongguanasasTeikti suprojektuotus išplėstinio stiebo drugelio vožtuvus, sukurtus taip, kad atitiktų didelius pramoninių vamzdynų reikalavimus, įskaitant chemijos gamyklas, vandens valymo įrenginius ir energetikos infrastruktūrą.

Kaip veikia prailginto koto drugelio vožtuvas

Prailginto koto peteliško vožtuvo veikimo principas yra panašus į įprasto peteliško vožtuvo. Pagrindinis skirtumas yra vožtuvo koto ilgis.

Vožtuvo korpuso viduje aplink centrinį veleną sukasi apskritas diskas. Kai kotas pasukamas, diskas sukasi, kad leistų arba apribotų skysčio tekėjimą vamzdynu.

Veiklos procesas paprastai apima šiuos veiksmus:

1. Pavara arba rankena sukasi ištiestą kotą.
2. Kotas perduoda sukimo momentą vožtuvo diskui.
3. Diskas sukasi vožtuvo korpuse.
4. Priklausomai nuo disko padėties, srautas yra leidžiamas, droselis arba visiškai blokuojamas.

Kai diskas yra lygiagrečiai vamzdynui, skystis teka laisvai. Kai pasukamas statmenai dujotiekiui, diskas visiškai blokuoja srautą. Ši ketvirčio apsisukimo funkcija leidžia greitai ir efektyviai valdyti srautą.

Išplėstas stiebas užtikrina, kad pavara išliks virš izoliacijos sluoksnių arba žemės lygio, todėl operatoriai gali pasiekti valdymo mechanizmą nenuimant izoliacijos ir neatkasant vamzdynų.

Pagrindiniai konstrukciniai komponentai

Pailginto koto droselinis vožtuvas susideda iš kelių pagrindinių komponentų, kurie veikia kartu, kad užtikrintų patikimą veikimą.

Prailgintas kotas yra kruopščiai suprojektuotas taip, kad išlaikytų mechaninį stiprumą ir užtikrintų tikslų sukimo momento perdavimą darbo metu.

Pagrindiniai pramoninių pritaikymų pranašumai

Pailginto koto peteliški vožtuvai turi keletą praktinių privalumų, palyginti su standartiniais peteliškiniais vožtuvais.

• Patobulintas prieinamumas– Operatoriai gali be vargo valdyti vožtuvus, sumontuotus giliuose tranšėjose ar izoliuotuose vamzdynuose.
• Padidintas saugumas– Techninės priežiūros personalui nereikia nuimti izoliacijos ar patekti į pavojingas zonas.
• Sumažinti diegimo apribojimai– Vožtuvo pavara gali likti virš žemės arba už šilumos izoliacijos sluoksnių.
• Efektyvus srauto valdymas– Ketvirčio apsisukimo režimas leidžia greitai reguliuoti srauto sąlygas.
• Mažesnės priežiūros išlaidos– Lengvesnė prieiga sumažina prastovų ir aptarnavimo išlaidas.

Dėl šių pranašumų pailginto koto peteliškiniai vožtuvai yra ypač naudingi didelėse pramoninėse sistemose, kur prieinamumas ir patikimumas yra labai svarbūs.

Tipiškos pramonės šakos ir naudojimo atvejai

Pailginto stiebo peteliški vožtuvai yra plačiai naudojami daugelyje pramonės šakų, kuriose vamzdynų prieinamumas yra ribotas.

• Komunalinės vandens tiekimo sistemos
• Nuotekų valymo įrenginiai
• Cheminio perdirbimo įmonės
• Naftos chemijos vamzdynai
• Centralizuoto šilumos tiekimo tinklai
• Požeminių vamzdynų infrastruktūra
• Energijos gamybos įrenginiai

Pavyzdžiui, centralizuoto šildymo sistemose vamzdynai dažnai padengiami stora izoliacija, siekiant sumažinti šilumos nuostolius. Standartinis vožtuvas būtų palaidotas po izoliacijos sluoksniais, todėl darbas būtų sudėtingas. Pailgintas kotas išsprendžia šią problemą, valdymo mechanizmą iškeldamas virš izoliacijos.

Techninių parametrų apžvalga

Toliau pateiktoje lentelėje apibendrinti bendri techniniai parametrai, susiję su prailgintais peteliškiais vožtuvais, naudojamais pramoninėse sistemose.

Šie parametrai gali skirtis priklausomai nuo projekto reikalavimų ir eksploatavimo sąlygų.

Kaip pasirinkti tinkamą pailginto koto drugelio vožtuvą

Norint pasirinkti tinkamą vožtuvą, reikia įvertinti keletą techninių veiksnių, kad būtų užtikrintas patikimas veikimas.

• Vamzdyno gylis arba izoliacijos storis– Nustatykite reikiamą stiebo pailginimo ilgį.
• Skysčio tipas– Atsižvelkite į cheminį suderinamumą su vožtuvų medžiagomis.
• Slėgis ir temperatūra– Įsitikinkite, kad vožtuvo nominalioji vertė atitinka sistemos sąlygas.
• Veikimo metodas– Pasirinkite rankinį, elektrinį ar pneumatinį valdymą.
• Priežiūros prieinamumas– Įvertinti įrengimo aplinką ir aptarnavimo reikalavimus.

Darbas su patyrusiais gamintojais, tokiais kaip Zhongguan, gali padėti užtikrinti, kad vožtuvo konfigūracija atitiktų konkrečius vamzdynų sistemos inžinerinius reikalavimus.

Priežiūros ir eksploatavimo patarimai

Nors drugelių vožtuvai yra žinomi dėl nedidelių priežiūros reikalavimų, reguliarus patikrinimas padeda pailginti tarnavimo laiką.

• Reguliariai tikrinkite sandariklius, kad išvengtumėte nuotėkio.
• Patikrinkite stiebo išlygiavimą ir sutepimą.
• Reguliariai naudokite vožtuvą, kad diskas nepriliptų.
• Įsitikinkite, kad pavaros mechanizmo sukimo momento nustatymai neviršija specifikacijų.
• Stebėkite slėgį vamzdyne, kad išvengtumėte pernelyg didelio slėgio ant vožtuvo komponentų.

Tinkamas montavimas ir reguliari priežiūra labai pagerina vožtuvo patikimumą ir sumažina ilgalaikes eksploatavimo išlaidas.

Dažnai užduodami klausimai

1. Kodėl kai kuriems peteliškiems vožtuvams būtinas pailgintas kotas?

Prailgintas kotas leidžia vožtuvo pavarą išlikti prieinama, kai vožtuvo korpusas sumontuotas po žeme, izoliacijos sluoksnių viduje arba sunkiai pasiekiamose vietose.

2. Ar galima pritaikyti stiebo pailginimo ilgį?

Taip. Daugelis gamintojų siūlo pritaikytus stiebo ilgius, atsižvelgdami į dujotiekio gylį, izoliacijos storį ir eksploatacinius reikalavimus.

3. Ar pailginto koto peteliški vožtuvai tinka aukštos temperatūros sistemoms?

Taip, jei parinktos tinkamos medžiagos ir sandarinimo komponentai, atlaikantys darbinę temperatūrą.

4. Kuo skiriasi standartinis peteliškinis vožtuvas ir pailginto koto versija?

Pagrindinis skirtumas yra ilgesnis kotas, jungiantis vožtuvo diską su pavara, leidžiančiu valdyti nuotoliniu būdu arba iš viršaus.

Išvada

Prailginto stiebo peteliški vožtuvai yra efektyvus sprendimas pramoniniams vamzdynams, kur standartiniai vožtuvai negali būti lengvai pasiekiami. Ištiesdami stiebą virš izoliacijos sluoksnių ar požeminių įrenginių, šie vožtuvai supaprastina veikimą, padidina saugumą ir sumažina priežiūros sudėtingumą.

Dėl savo kompaktiškos konstrukcijos, efektyvaus srauto valdymo ir lanksčių montavimo galimybių išplėstinio koto peteliški vožtuvai ir toliau atlieka svarbų vaidmenį šiuolaikinėje vamzdynų inžinerijoje. Aukštos kokybės gaminiai, kuriuos gamina tokios įmonės kaipZhongguanasaspadeda užtikrinti patikimą veikimą įvairiose sudėtingose ​​pramonės aplinkose.

Jei ieškote patikimo sprendimo izoliuotiems vamzdynams, požeminiams įrengimams ar specializuotoms srauto valdymo sistemoms, mūsų inžinierių komanda pasiruošusi padėti.Susisiekite su mumisŠiandien sužinokite daugiau apie pritaikytus išplėstinio koto drugelio vožtuvo sprendimus ir sužinokite, kaip Zhongguan gali paremti jūsų projektą.
