Kalba

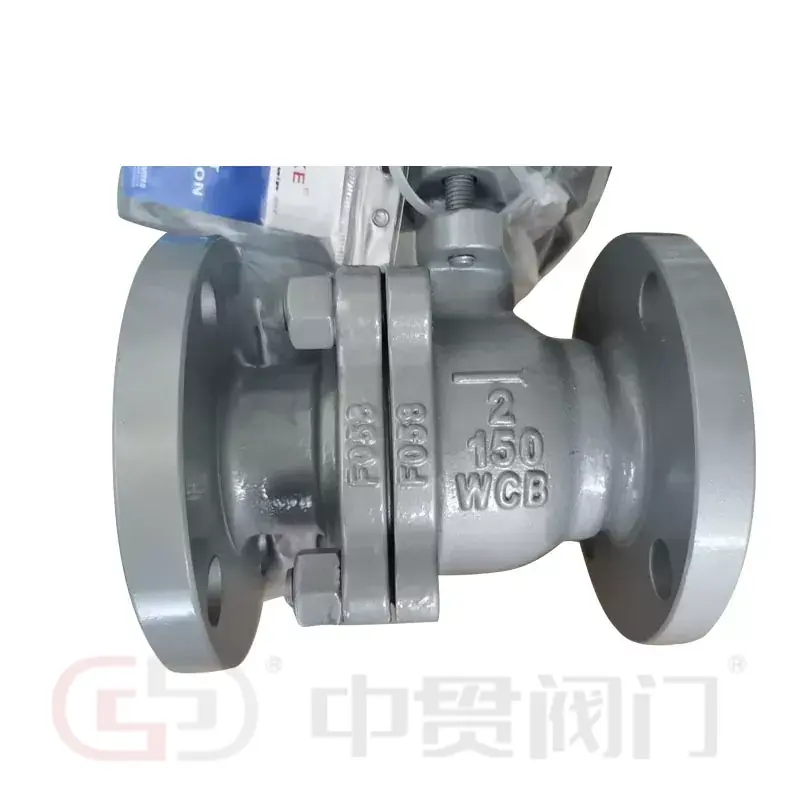

Vožtuvo pagrindiniam slėgį turinčiam korpusui naudojamas WCB anglinis plienas. Ši medžiaga dažniausiai naudojama pramoninėms vandens, alyvos ir garų paslaugoms, kur anglinis plienas yra suderinamas su darbo terpe. Zhongguan taip pat nurodo LCB ir WCC kaip alternatyvias kėbulo medžiagas, leidžiančias pasirinkti medžiagas, kad atitiktų eksploatavimo temperatūrą, mechaninius reikalavimus ir projekto specifikacijas.
Pagrindinės konstrukcijos detalės apima:
ASTM A216 WCB liejamas anglinis plienas pagrindiniams slėgį turintiems komponentams.
Rutulys šiek tiek juda esant slėgio perkryčiui, spaudžiamas prie pasroviui esančios sėdynės, kad būtų sukurtas uždarymo sandariklis.
PTFE, R-PTFE, PEEK ir PPL yra išvardytos parinktys skirtingiems sandarinimo ir veikimo reikalavimams.
Galimi SS304, SS316 ir 13Cr variantai.
Pagrindinis ir antrinis korpusas yra sujungti varžtais, todėl atliekant techninę priežiūrą galima pasiekti vidinius komponentus.
Dėl anglies plieno korpuso ir pasirinktų vidinių medžiagų derinys WCB plūduriuojantis rutulinis vožtuvas su flanšine jungtimi tinka suderinamai pramoninei terpei, kur reikalingas patikimas uždarymas ir praktinė priežiūra.
Flanšiniai galai užtikrina varžtų sujungimą su atitinkamais vamzdyno flanšais. Zhongguan pateikia RF, FF ir RTJ sandarinimo paviršiaus parinktis, kad atitiktų skirtingas vamzdynų specifikacijas. Šios konfigūracijos palaiko įrengimo planavimą pramoniniuose projektuose, jei vožtuvo flanšo matmenys, slėgio klasė ir paviršius atitinka prijungtą įrangą.
Išvardyti dydžių ir slėgio diapazonai apima kelias vamzdynų konfigūracijas. Klasių įvertinimai ir PN reitingai priklauso skirtingoms žymėjimo sistemoms ir neturėtų būti laikomi tiesiogiai pakeičiamais, nepatikrinus taikomų standartų ir projektavimo sąlygų.
Medžiagų suderinamumas ir slėgio-temperatūros ribos lemia, ar vožtuvas tinkamas konkrečiai paslaugai. WCB anglinis plienas paprastai tinka naudoti su vandeniu, alyva ir garais, o sėdynės medžiaga turi įtakos sandarinimo veikimui pasirinktomis eksploatavimo sąlygomis.
Įprastos taikymo sritys apima:
Įjungimo ir išjungimo izoliacija suderinamose naftos ir dujų tarnybose, atsižvelgiant į nurodytą slėgio, temperatūros ir terpės reikalavimus.
Suderinamų proceso skysčių izoliavimas. Dėl korozinių medžiagų reikia atidžiai įvertinti korpuso, rutulio, stiebo ir sėdynės suderinamumą.
Vandens ir garo vamzdynai, kuriuose pasirinktos vožtuvų medžiagos ir slėgio-temperatūros rodikliai atitinka sistemos reikalavimus.
Vamzdynų izoliavimas pramoninėse vandens sistemose, medžiagų parinkimas pagal vandens chemiją ir eksploatavimo sąlygas.
Pakartotinis atidarymas ir uždarymas suderinamose proceso linijose, pasirenkant atsižvelgiant į veikimo dažnumą ir priežiūros reikalavimus.
Pateiktoje gaminio informacijoje nurodoma maksimali temperatūra425°Caprašytam vožtuvui, tačiau šis skaičius neturėtų būti aiškinamas kaip leistina temperatūra esant kiekvienai slėgio kategorijai arba kiekvienai lizdo medžiagai. PTFE, R-PTFE, PEEK ir PPL turi skirtingas temperatūras ir eksploatavimo charakteristikas. Galutinė leistina veikimo riba priklauso nuo visos vožtuvo konfigūracijos.
Plaukiojančio rutulio mechanizmas priklauso nuo slėgio skirtumo, kad rutulį stumtų link pasroviui esančios sėdynės. Šis kontaktas padeda suformuoti uždarymo sandariklį, o pasirinkta sėdynės medžiaga lemia jos tinkamumą terpei ir darbo temperatūrai.
Dviejų dalių varžtais pritvirtintas korpusas suteikia prieigą prie vidinių komponentų techninei priežiūrai atlikti. Priklausomai nuo konstrukcijos ir priežiūros procedūros, kėbulą galima atidaryti, kad būtų galima patikrinti arba pakeisti tinkamas dalis, neišardant viso vamzdyno mazgo. Prieš atliekant techninę priežiūrą, būtina izoliuoti, sumažinti slėgį ir saugiai elgtis.
Papildomi projektavimo ir pirkimo aspektai apima:
Išvardinta stiebo konstrukcija, apsauganti nuo išsipūtimo, kad padėtų išvengti stiebo išstūmimo esant nenormaliam slėgiui.
Galima naudoti aukštos platformos konfigūraciją, suderinamą su ISO 5211 tvirtinimu, skirta pneumatinei arba elektrinei pavarai montuoti.
Galima nurodyti fiksavimo rankeną, kuri padės išvengti netyčinio rankinio valdymo.
Flanšo apdaila, gręžimas, slėgio klasė, vienas kito matmenys ir pavaros sąsajos turi atitikti projekto vamzdynų ir valdymo reikalavimus.
Priešgaisrinis ir antistatinis veikimas nėra nustatytas pateiktose specifikacijose. API 6D ir ASME B16.34 yra išvardyti kaip projektavimo standartai, o API 598 – kaip testavimo standartas; vien šios nuorodos nepatvirtina ugniai atsparaus sertifikavimo ar antistatinės konstrukcijos.
Projektams, kuriems reikalingos papildomos saugos priemonės, šiems punktams reikia specialių techninių dokumentų:
Priešgaisrinis veikimas:Patikrinkite taikomą ugnies bandymo standartą ir patvirtinančią bandymo ataskaitą arba sertifikatą.
Antistatinė konstrukcija:Patikrinkite, ar yra antistatinis įtaisas ir ar jo veikimas buvo išbandytas.
Slėgio ir nuotėkio bandymas:Patvirtinkite taikomą bandymo procedūrą, slėgį, priėmimo kriterijus ir patikrinimo įrašus.
Medžiagos atsekamumas:Užsakymo dokumentacijoje nurodykite nurodytas korpuso, rutulio, koto ir sėdynės medžiagas.
Veikimo ribos:Nustatykite leistiną slėgį ir temperatūrą pasirinktam dydžiui, slėgio klasei ir sėdynės deriniui.
Šie patikrinimai ypač svarbūs angliavandenilių eksploatavimui, aukštos temperatūros vamzdynams ir įrenginiams, kuriems taikomi apibrėžti saugos reikalavimai.
Zhongguan valdo vožtuvų gamybos bazes Tiandzine, įkurtoje 2016 m., ir Oubei, Yongjia, Vendžou, kurZhejiang Zhongguan Valve Manufacture Co., Ltd.buvo įkurta 2019 metais. Įmonė turi daugiau nei 19 metų patirtį vožtuvų pramonėje.
Gamybos įranga apima vožtuvų slėgio bandymo mašinas, vožtuvų lizdų montavimo įrangą, veleno ir rankovių tvirtinimo įrangą ir žymėjimo mašinas. „Zhongguan“ turi ISO sertifikatus savo vožtuvų gaminiams ir siūlo WRAS sertifikuotas sėdynes taikomiems drugeliniams vožtuvams. Peržiūrėkite mūsųsertifikatusirkooperatinės bylosNorėdami gauti daugiau informacijos.
DėlWCB plūduriuojantis rutulinis vožtuvas su flanšine jungtimiPasirinkimo detalės apima WCB, LCB arba WCC korpuso medžiagą, DN15–DN600 dydžio diapazoną, slėgio klasę, RF/FF/RTJ flanšo apdailą ir sėdynės medžiagą. Susijusios parinktys tame pačiamerutulinis vožtuvastaip pat yra šeima. Zhongguan taip pat dirba su inžinerinėmis įmonėmis ir pardavėjais Vietname, Malaizijoje ir Singapūre.
WCB yra anglinio plieno medžiaga, naudojama daugelyje pramoninių vamzdynų. Pateiktoje informacijoje nurodyta maksimali šio vožtuvo temperatūra 425°C, tačiau leistina darbinė temperatūra turi būti įvertinta kartu su slėgiu, lizdo medžiaga ir visa vožtuvo konfigūracija.
Tinkamumas priklauso nuo cheminės sudėties, koncentracijos, temperatūros ir kūno bei vidinių medžiagų suderinamumo. Nerūdijančio plieno rutulio ar koto variantai savaime neįrodo, kad visas vožtuvas tinkamas korozinei terpei.
Pateikite vardinį skersmenį, slėgio klasę, flanšo apdailą, darbo terpę, slėgio ir temperatūros sąlygas, sėdynės pasirinkimą ir rankinio arba automatinio veikimo reikalavimus. Taip pat turėtų būti nurodyti bet kokie ugniai saugaus, antistatinio ar su projektu susijusių bandymų reikalavimai.
