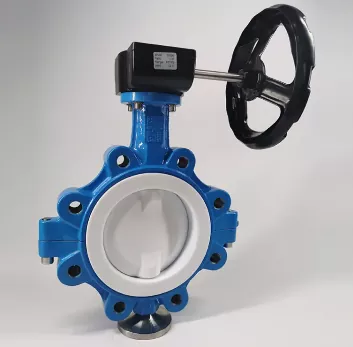

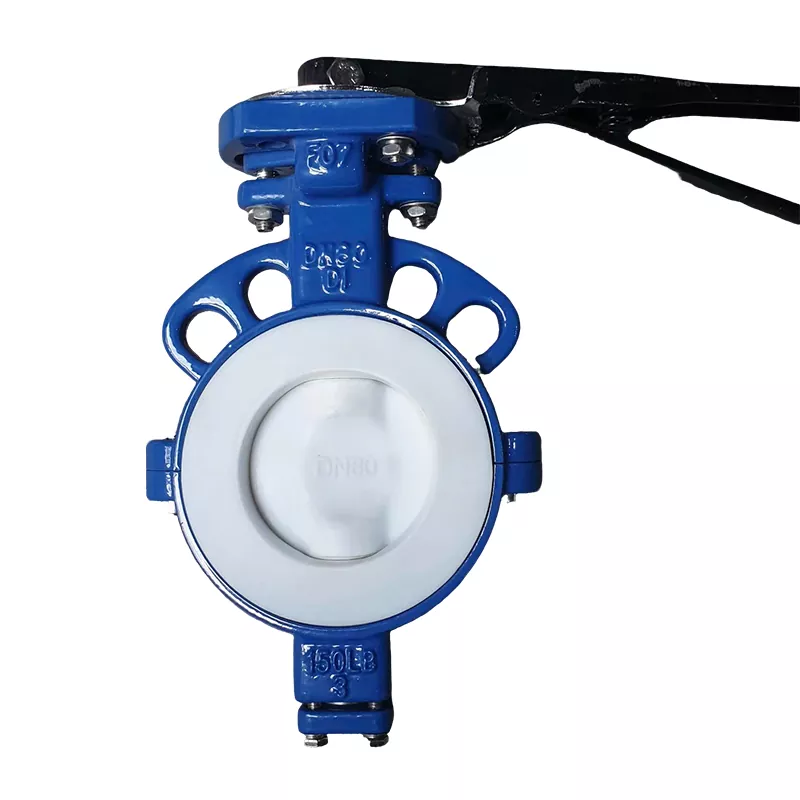

Padalintas korpusas, pilnai PTFE pamuštas drugelio vožtuvas

„Zhongguan Valve“ padalintas korpusas, visiškai padengtas PTFE pamušalu, yra aukščiausios kokybės skysčių valdymo sprendimas, sukurtas specialiai sudėtingiausioms pramonės aplinkoms pasaulyje. Sujungiant pažangias konstrukcines naujoves su elitiniu medžiagų mokslu, šis pavyzdinis vožtuvas turi aukščiausios klasės didelio tankio politetrafluoretileno (PTFE) pamušalą, kuris yra nepralaidus skydas nuo ypatingos cheminės korozijos, abrazyvinio nusidėvėjimo ir šiluminio nestabilumo.

Bekompromisė visapusiška apsauga nuo korozijos

Vožtuvo korpusas iš vidaus ir išorės, kartu su disko šerdimi, yra visiškai padengtas tvirtu politetrafluoretilenu (PTFE). Taip sukuriamas nepralaidus, nereaguojantis barjeras nuo stiprių rūgščių, koncentruotų šarmų, chloro ir labai reaktyvių organinių tirpiklių. Itin mažas PTFE trinties koeficientas sumažina veikimo sukimo momento reikalavimus, apsaugo nuo terpės kaupimosi ir sumažina abrazyvinę eroziją iš suspenduotų dalelių.

Suskaidyto korpuso dizaino inžinerinis pranašumas

Vožtuvas turi unikalų nuimamą viršutinį / apatinį arba kairįjį / dešinįjį padalintą vožtuvo korpusą, patikimai pritvirtintą didelio tempimo flanšo varžtais.

• In-line priežiūra be išmontavimo: ši padalinto tipo konstrukcija leidžia techninės priežiūros komandoms apžiūrėti, aptarnauti arba pakeisti vidinius susidėvėjusius komponentus (pvz., PTFE vožtuvo lizdą ir kapsuliuotą diską), visiškai neišardant konstrukcinės vamzdynų sistemos. Tiesiog atlaisvinkite korpuso jungiamuosius varžtus, kad atskirtumėte vožtuvo korpusą.

• Sumažėjusios prastovos ir darbo sąnaudos: supaprastina techninę priežiūrą ankštose erdvėse, sumažina darbo sąnaudas ir žymiai pagerina sistemos veikimo efektyvumą.

• Besiūlis vamzdyno modifikavimas: Padalinta konfigūracija supaprastina esamos vamzdynų infrastruktūros vožtuvų pridėjimą arba keitimą atliekant techninę inžinerinę renovaciją.




Techninės specifikacijos ir medžiagų standartai

Parametras	Specifikacijos detalės
Prekės ženklas / gamintojas	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Nominalaus skersmens diapazonas	DN40–DN1600 (pagal pageidavimą galimi dideli individualūs modeliai iki DN2400)
Slėgio įvertinimas	PN6 / PN10 / PN16 / 150 klasė
Kūno dizainas	Dviejų dalių padalintas korpusas (viršutinė / apatinė arba kairė / dešinė padalijimo lygiavimas)
Pamušalas ir sėdynės medžiaga	Aukščiausios kokybės grynas PTFE / PFA / Aukštos temperatūros FEP
Korpuso pagrindo medžiaga	Kalusis ketus (GGG40/50), anglinis plienas (WCB), nerūdijantis plienas (CF8, CF8M)
Disko konfigūracija	PTFE/PFA pilnai kapsuliuotas diskas, SS316, Hastelloy, dvipusis plieninis šerdis
Ryšio standartas	Vaflė, auselė, U formos dalis, flanšiniai galai (visiškai suderinama su ASME, DIN, JIS, BS)
Pavaros suderinamumas	Rankinė Anglo svirtis, sliekinė pavarų dėžė, pneumatinė pavara, elektrinė pavara

Tiksliniai taikymo laukai

Mūsų padalinto korpuso, visiškai PTFE pamušalu, droseliniai vožtuvai naudojami kaip saugai svarbūs komponentai, užtikrinantys tikslų droselį ir absoliučią izoliaciją įvairiose didelio grynumo ir pavojingose ​​apdorojimo linijose:

• Cheminis ir naftos chemijos perdirbimas: patikimas koncentruotos sieros rūgšties, druskos rūgšties, kaustinės sodos ir labai lakiųjų cheminių reagentų valdymas, kartu užtikrinant absoliučią proceso saugą.

• Farmacijos ir biotechnologijų gamyba: reikalavimus atitinkančios, inertiškos ir neužterštos paviršiaus konstrukcijos, išlaikančios sterilias sąlygas ir saugiai atlaikančios agresyvų „Clean-In-Place“ (CIP) ir „Sterilize-In-Place“ (SIP) cheminį apdorojimą.

• Maisto ir gėrimų gamyba: Neutralaus skonio, netoksiški PTFE pamušalo komponentai, kurie apsaugo nuo partijos užteršimo ir atitinka griežtus sanitarinius standartus.

• Pramoninis vandens valymas ir gėlinimas: labai stabili rūgštinio arba šarminio vandens srautų, cheminių dozavimo linijų ir didelio druskingumo sūraus vandens regeneravimo tinklų kontrolė.




Individualizuotos OEM / ODM paslaugos ir kokybės laikymasis

Mes, Zhongguan Valve, suprantame, kad unikalioms darbo sąlygoms reikia pritaikytų sprendimų. Mes teikiame išsamias, profesionalias OEM ir ODM pritaikymo paslaugas, kad atitiktume tikslines inžinerines specifikacijas:

• Medžiagos konfigūracija: pritaikytos specialių lydinių diskų šerdies (pvz., Hastelloy arba Monel elitiniam cheminiam apdorojimui) parinktys arba pasirinktiniai ypač gryni PFA įdėklai puslaidininkių skysčiams.

• Matmenų ir paleidimo suderinimas: pritaikytos viršutinio flanšo konfigūracijos pagal ISO 5211, kad būtų galima sklandžiai, tiesiogiai integruoti su esamomis automatinėmis pneumatinėmis arba elektrinėmis pavaromis.

• Privatus ženklinimas ir prekės ženklas: lazeriu išgraviruotos vardinės lentelės, pritaikytos spalvotos dangos ir patentuotas liejimo prekės ženklas, pritaikytas tarptautiniams vožtuvų platintojams.

Griežtas kokybės užtikrinimas

Kiekvienas visiškai išklotas vožtuvas prieš išeinant iš gamyklos yra griežtai patikrinamas. Tai apima aukštos įtampos kibirkšties bandymą, siekiant užtikrinti, kad PTFE pamušalo sluoksnyje nebūtų mikroporingumo arba skylių, po to atliekamas standartinis hidrostatinio apvalkalo ir sėdynės slėgio bandymas. Mūsų gamybos procesai yra visiškai sertifikuoti pagal ISO 9001, CE direktyvą ir API standartus, todėl tarptautinių pirkimų vadovai yra visiškai patikimi.

Eksporto pakavimas, siuntimas ir logistika po pardavimo

Eksporto standartinė apsauginė pakuotė

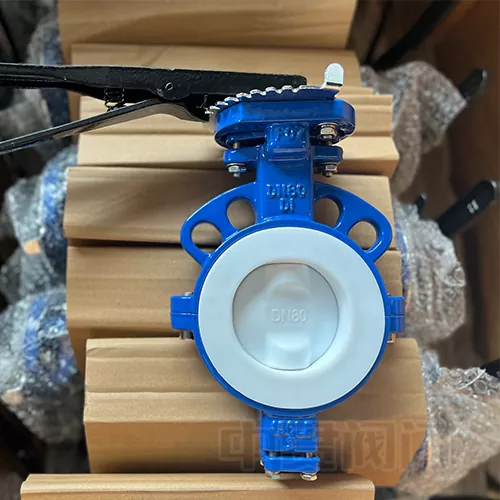

Kad būtų išvengta bet kokių transportavimo pažeidimų, trinties įbrėžimų ar vidinio PTFE pamušalo užteršimo, visi vožtuvai yra su apsauginiais plastikiniais galiniais dangteliais, suvynioti į vakuumą ir saugiai pritvirtinti tvirtose, IPPC sertifikuotose fumigacinėse, plaukioti tinkamose medinėse dėžėse. Netoli pagrindinių jūrų uostų (Ningbo ir Šanchajaus) užtikrinamas greitas, nuspėjamas laivybos tranzitas visais vandenynų, oro ir geležinkelių krovinių gabenimo kanalais.

Visapusiškas aptarnavimas po pardavimo

• 18 mėnesių garantija: visos kokybės pagrindas, apimantis visus mechaninius ir sandarinimo komponentus įprastomis eksploatavimo sąlygomis nuo išsiuntimo datos.

• Techninis atsakas 24 valandas per parą, 7 dienas per savaitę: mūsų profesionalių programų komanda atsako per 24 valandas, kad padėtų tarptautiniams klientams su montavimo gairėmis, sukimo momento skaičiavimais ir automatizuotu pavaros kalibravimu.

• Atsarginių dalių eksploatavimo ciklo prieinamumas: originalūs keičiami sandarikliai, PTFE lizdai ir kotai nuolat saugomi atsargose, kad būtų užtikrintas greitas pasaulinis išsiuntimas ir kuo mažiau klientų darbo pertrūkių.
