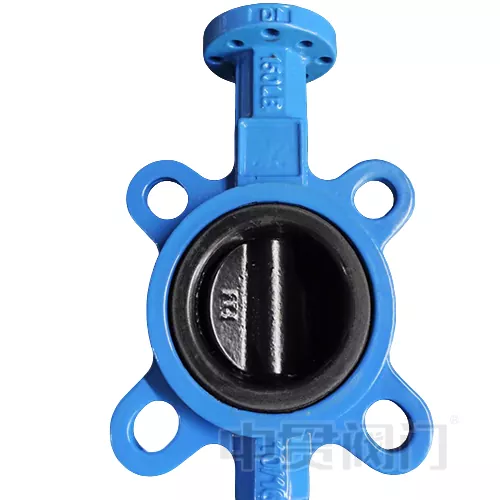

HALAR padengtas disko drugelio vožtuvas

Halar dengtas disko drugelio vožtuvas yra sukurtas ekstremalioms cheminėms aplinkoms, naudojant Halar (Ectfe) dangą ant disko paviršiaus, kad būtų pasiektas aukštesnis atsparumas korozijai. Kai aptarnavimo temperatūros diapazonas yra nuo -40 ℃ iki 150 ℃ (konkrečią temp. Taip pat reikia atsižvelgti į saugos medžiagas) ir 0,5–1,2 mm storio.

Pagrindinė halaro dengimo funkcija

Halaras (etileno-chlorotrifluoretileno kopolimeras, eCtfe) yra aukšto našumo fluoropolimeras, kuris tolygiai uždengia drugelio plokštelės paviršių per elektrostatinio purškimo procesą, kad susidarytų tankus apsauginis sluoksnis, kurio storis yra 0,5 ~ 1,2mm. Į „Thehalar“ padengtą disko drugelio vožtuvą pagrindinės šios dangos funkcijos apima:

1. Cheminė atsparumas korozijai: jis gali atlaikyti 98% sieros rūgšties, 37% druskos rūgšties, stipraus šarminio (tokio kaip 50% NaOH) ir organinių tirpiklių (tokių kaip acetonas, ksilenas), o korozijos greitis yra mažesnis nei 0,01 mm per metus;

2. Temperatūros atsparumas: ilgalaikio naudojimo temperatūros diapazonas -40 ℃ ~ 150 ℃, trumpalaikis atsparumas 180 ℃ šiluminiam šokui;

3. Žemas pralaidumas: molekulinė struktūra yra tanki, neleidžianti drugelio plokštelės metaliniam substratui korozuoti dėl vidutinio skverbimosi;

4. Atsparumas dilimui ir anti-lazda: paviršiaus trinties koeficientas yra net 0,3, o tai sumažina granuliuotos terpės sukibimą ir pratęsia priežiūros ciklą.

5. Palyginti su PTFE ar PP dangomis, halaro mechaninis stipris padidėja daugiau nei 50%, ypač dažnai atidarymo ir uždarymo sąlygomis, o tai gali užkirsti kelią dangos įtrūkimui ir nukristi.

Struktūrinis optimizavimas:

Norėdami prisitaikyti prie fizinių pusės dangos savybių, „Ourhalar“ padengtas disko drugelio vožtuvas taiko tikslinį dizainą:

1. Tikslus drugelio plokštės apdirbimas: pagrindinė medžiaga pagaminta iš 316L nerūdijančio plieno arba dvipusio plieno, o paviršiaus šiurkštumas yra ≤RA3,2 μm, sukant CNC, ir suteikia vienodą dangos sukibimo pagrindą. Drugelio plokštelės kraštas yra suapvalintas, kad išvengtų dengimo įtempio koncentracijos.

2. Konkretiškos sandarinimo sistema: su EPDM arba FKM minkštu sandarinimo vožtuvo sėdyne, ji sudaro „standžią neilgų kompozitinę“ sandarinimo sąsają su pusės dangos danga, pasiekdama dvikryptį nulinį nutekėjimą esant slėgiui ≤ pn16 (pagal ISO 5208 standartą).

3. „ISO5211“ pavaros adaptacija: Vožtuvo stiebo viršuje yra kvadratinio veleno sąsaja (pagal ISO5211 F05-F10 standartą), kurią galima tiesiogiai sumontuoti su pneumatinėmis/elektrinėmis pavaromis, o sukimo momento išvesties paklaida yra ≤5%.

Taikomos žiniasklaidos ir tipiški scenarijai

Halar padengtas disko drugelio vožtuvas yra skirtas šioms terpėms:

1. Stipri rūgštis/šarmas: pvz., Elektroplinimo tirpalas (kuriame yra chromo rūgštis), šlapios chloro dujos chlor-alkalio procese, fosforo rūgšties koncentratas;

2. Organiniai tirpikliai: Naftos chemijos tarpiniai produktai, tokie kaip benzenas, esteriai, ketonai ir kt.;

3. Oksiduojanti terpė: vandenilio peroksidas (koncentracija ≤50%), natrio hipochlorito tirpalas;

4. Didelio grynumo skystis: CIP/SIP valymo agentas farmacijos pramonėje, ultrapūrinis vandens tiekimas.
