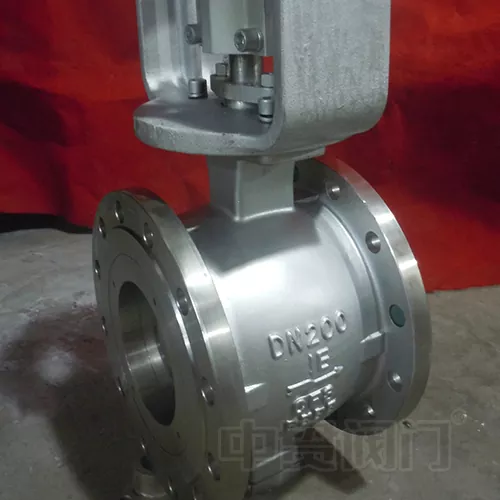

Nerūdijančio plieno V formos rutulinis vožtuvas

„Zhongguan Stainless Steel V-Port Ball Valve“ yra didelio našumo pramoninis vožtuvas, sukurtas tiksliam srauto moduliavimui ir sunkioms eksploatavimo sąlygoms. Pagamintas iš aukščiausios kokybės nerūdijančio plieno ir turintis pažangią V formos rutulio geometriją, jis puikiai valdo korozinius skysčius, aukštos temperatūros ir aukšto slėgio sistemas bei sudėtingas medžiagas, kuriose yra suspenduotų dalelių arba pluoštinių medžiagų.

Šis vožtuvas plačiai naudojamas naftos chemijos perdirbimo, energijos gamybos, metalurgijos perdirbimo, maisto ir gėrimų gamybos, vaistų gamybos, celiuliozės ir popieriaus bei aplinkos apsaugos sektoriuose. Jis plačiai pripažintas dėl savo puikaus sandarinimo vientisumo, išskirtinio atsparumo dilimui ir pailginto eksploatavimo laiko, todėl jis yra nepakeičiamas šiuolaikinių procesų valdymo sistemų komponentas.

Pagrindinės dizaino ypatybės ir techniniai pranašumai

1. Tiksli V-Port rutulio geometrija tiksliam valdymui

Rutulio paviršiuje apdirbtas V formos kontūras užtikrina labai tikslias srauto charakteristikas, siūlančias ir linijines, ir vienodo procento valdymo kreives. Šis vožtuvas, kurio apsisukimo koeficientas viršija 100:1, idealiai tinka naudoti, kai reikalingas griežtas proceso reguliavimas, pvz., reaktoriaus padavimo valdymas ir srauto santykio balansavimas.

2. Savaime išsivalantis kirpimo veiksmas apsaugo nuo užsikimšimo

Kai V formos angos rutuliukas sukasi, aštrus V formos griovelio kraštas sukuria galingą kirpimo efektą, kuris efektyviai perpjauna pluoštus, plaušienos pluoštus, srutas ir kietąsias daleles, patekusias į skysčio srautą. Šis unikalus savaiminio išsivalymo veiksmas apsaugo nuo spausdinimo medžiagos kaupimosi ir vožtuvo užstrigimo, o tai suteikia išskirtinį pranašumą sudėtingose ​​srityse, susijusiose su popieriaus atsargomis, dumblu, nuotekomis ir kitais skysčiais, kuriuose yra kietųjų medžiagų.

3. Aukščiausios kokybės metalurgija ir pažangus paviršiaus grūdinimas

• Pagrindinės medžiagos: Vožtuvų korpusai ir rutuliukai gali būti pagaminti iš aukštos kokybės nerūdijančio plieno, įskaitant 304, 316 ir CF8M (CF3M), pasižyminčius puikiu atsparumu įvairioms korozinėms terpėms.

• Paviršiaus patobulinimas: ypač sudėtingomis sąlygomis sandarinimo paviršiai gali būti sutvirtinti volframo karbido arba keraminėmis dangomis, užteptais naudojant didelio greičio deguonies kuro (HVOF) terminio purškimo technologiją. Dėl šio apdorojimo paviršiaus kietumas yra iki HRC 65 arba didesnis, o tai žymiai pagerina atsparumą erozijai, trinčiai ir dilimui bei kelis kartus pailgina tarnavimo laiką, palyginti su nepadengtomis alternatyvomis.

4. Keli sandarinimo sprendimai ekstremalioms temperatūroms ir slėgiui

Atsižvelgdami į konkrečius jūsų aptarnavimo reikalavimus, siūlome įvairių sandarinimo konfigūracijų:

• Minkštas sandariklis (PTFE/PPL): idealiai tinka aplinkos temperatūrai, žemam slėgiui ir švarioms laikmenoms, kad būtų pasiektas toks mažas nuotėkio lygis kaip VI klasė (nulis matomo nuotėkio).

• Metalinis kietas sandariklis (metalas su metalu): Sukurtas teikti paslaugas aukštoje temperatūroje iki 450 °C (842 °F), aukšto slėgio sistemoms ir abrazyvinėms terpėms, išlaikant stabilų nuotėkio efektyvumą IV–VI klasėse.

• Lankstus grafito kompozitinis sandariklis: Sujungia puikų atsparumą aukštai temperatūrai ir palankų elastingumą, todėl ypač tinka garų ir šiluminės alyvos sistemoms.

5. Standartizuotas valdymas ir išmaniojo valdymo integravimas

• ISO 5211 atitinkantis montavimo flanšas: įgalina tiesiogiai, be įrankių montuoti elektrines, pneumatines arba sliekinės pavaros pavaras, palaikančias 4–20 mA analoginius signalus ir skaitmeninius magistralės ryšio protokolus (pvz., Profibus, Modbus ir Foundation Fieldbus), kad būtų galima sklandžiai integruoti į automatines DCS ir PLC valdymo sistemas.

• Saugiai sukurtas stiebas: yra neperpučiama koto konstrukcija ir integruotas stabdymo blokavimo mechanizmas, užtikrinantis saugų ir patikimą veikimą net esant aukšto slėgio viršįtampiams.

6. Universalūs sujungimo būdai ir struktūrinės konfigūracijos

• Jungčių tipai: Galimi flanšiniai (RF, FF), plokšteliniai / kilpiniai, srieginiai (NPT, BSP), suvirintų lizdų ir sandūriniais galais, suderinami su pagrindiniais tarptautiniais vamzdynų standartais, įskaitant ANSI, DIN, JIS ir GB.

• Struktūrinės parinktys: siūlomos standartinės V formos prievado valdymo konfigūracijos, taip pat dviejų sėdynių sandarinimo konstrukcijos, skirtos dvikrypčiams išjungimams arba aukšto dažnio įjungimo-išjungimo programoms.

Tipinės taikymo pramonės šakos ir scenarijai

Greitas pasirinkimo vadovas – padės pasirinkti tinkamą vožtuvą

Siekiant palengvinti tikslų vožtuvo pasirinkimą, rekomenduojame mūsų techninei komandai pateikti šiuos veikimo parametrus:

• Medijos charakteristikos: pavadinimas, korozija, kietųjų medžiagų kiekis (tipas ir koncentracija), klampumas

• Darbo sąlygos: darbinio slėgio diapazonas, temperatūros diapazonas, reikalingas srauto koeficientas (Cv/Kv)

• Valdymo reikalavimai: Norima srauto charakteristika (tiesinė / vienoda procentinė dalis), pavaros tipas (rankinis / elektrinis / pneumatinis), valdymo signalo pasirinkimas

• Jungties specifikacijos: flanšo įvertinimas, vamzdžio grafikas, galo jungties tipas

Mūsų patyrę inžinierių darbuotojai siūlo nemokamus dydžio skaičiavimus ir tinkintų sprendimų projektavimo paslaugas, kad užtikrintų optimalų vožtuvo veikimą jūsų konkrečiai programai.

Kokybės užtikrinimas ir gamybos standartai

• Atitiktis: pagaminta pagal tarptautiniu mastu pripažintus standartus, įskaitant ISO 9001, API 6D, API 607 ​​(saugus nuo ugnies) ir GB/T 12237.

• Griežtas bandymas: kiekvienam vožtuvui atliekamas 100 % hidrostatinio slėgio bandymas, lizdo nuotėkio patikra ir medžiagos spektrinė analizė, kad būtų užtikrintas nulinis tiekimas be defektų.

• Atsekamumas: Visas medžiagos atsekamumas ir išsamūs tikrinimo dokumentai saugomi kokybės įrašams.

Aptarnavimas po pardavimo ir garantijos įsipareigojimas

1. Garantijos laikotarpis: 12 mėnesių nuo paleidimo datos, įskaitant gamybos defektus.

2. Techninis palaikymas visą gyvenimą: nemokama prieiga prie mūsų inžinierių komandos, kad gautų trikčių šalinimo, techninės priežiūros nurodymų ir atsarginių dalių rekomendacijų per visą vožtuvo naudojimo laiką.

3. Reagavimas į ekstremalias situacijas: 48 valandų prioritetinis palaikymas vietoje arba nuotolinis kritinių sistemos gedimų atveju.

Kodėl verta rinktis Zhongguan?

• Daugiau nei 18 metų specializuotų vožtuvų gamybos patirtis

• Eksportuojama į daugiau nei 30 šalių penkiuose žemynuose

• Visiška pritaikymo galimybė – nestandartiniai dydžiai, specialūs lydiniai ir tinkintos dangos galimos pagal pageidavimą

• Griežta proceso kontrolė su visiškai dokumentuota kokybės atsekamumu

• Konkurencinga kainodara su tiesioginiu tiekimu gamykloje – jokių tarpinių antkainių

Zhongguan Valve – tiksli inžinerija kiekvienam srauto iššūkiui.

Norėdami gauti išsamių techninių duomenų lapų, CAD brėžinių ar asmeninio pasirinkimo pagalbos, nedvejodami susisiekite su mūsų pardavimo komanda. Tikimės užmegzti su jumis ilgalaikę partnerystę.
