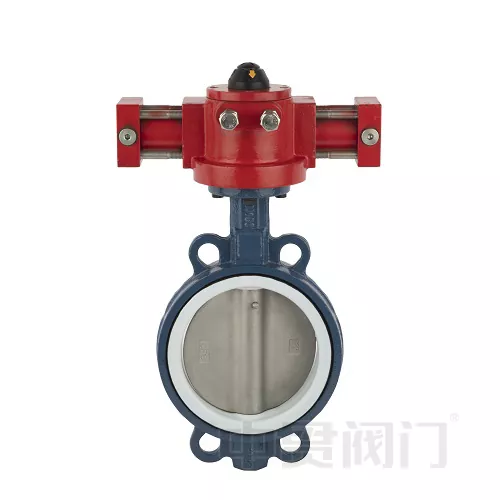

Hidraulinė pavara koncentrinis drugelio vožtuvas

Hidraulinei pavaros koncentriniam drugelio vožtuvui būdingas diskas, kuris sukasi aplink centrinį veleną, kad galėtų valdyti srautą, o hidraulinės pavaros naudoja skysčio slėgį vožtuvui perkelti. Šis derinys leidžia tiksliai ir galingai valdyti skysčių srautą įvairiose programose, ypač ten, kur norima automatizavimo ir reikalingi didesni sukimo momentai.

I. Darbo principas

Pramoninės skysčių valdymo sistemos reguliuoja srautą atidarant ir uždarant drugelio vožtuvus. Hidraulinis drugelio vožtuvas naudoja hidraulinę pavaros sistemą, kad skysčio slėgis būtų paverčiamas mechanine energija, varo vožtuvo veleną, kad būtų atliktas 90 ° sukimosi judesys. Palyginti su elektrinėmis/ pneumatinėmis pavaromis, hidraulinė sistema suteikia didesnį sukimo momento išėjimą ir didesnį atsparumą smūgiui.

Ii. Pagrindinės struktūros ir funkcijos

Vožtuvo kūno komponentai

Diskas: atidaromas ir uždaro srauto kelią sukdama 90 °.

Vožtuvo stiebas: šerdies perdavimo komponentas, jungiantis pavarą prie disko.

Sandarinimo sistema: EPDM minkšto teritorijos vožtuvo sėdynė užtikrina nulinį nuotėkį.

Ryšio metodas: flanšo/vaflių dizainas (atitinka ANSI/EN standartus).

Hidraulinė pavara

Alyvos slėgis skatina stūmoklio cilindrą, išleidžiant linijinę jėgą → konvertuojant į sukimosi sukimo momentą.

Standartinis 90 ° insultas, atsako laikas ≤ 3 sekundės.

Pasirenkamas vieno veikimo (pavasario grąža) arba dvigubo veikimo (dvikryptė hidraulinė pavara).
