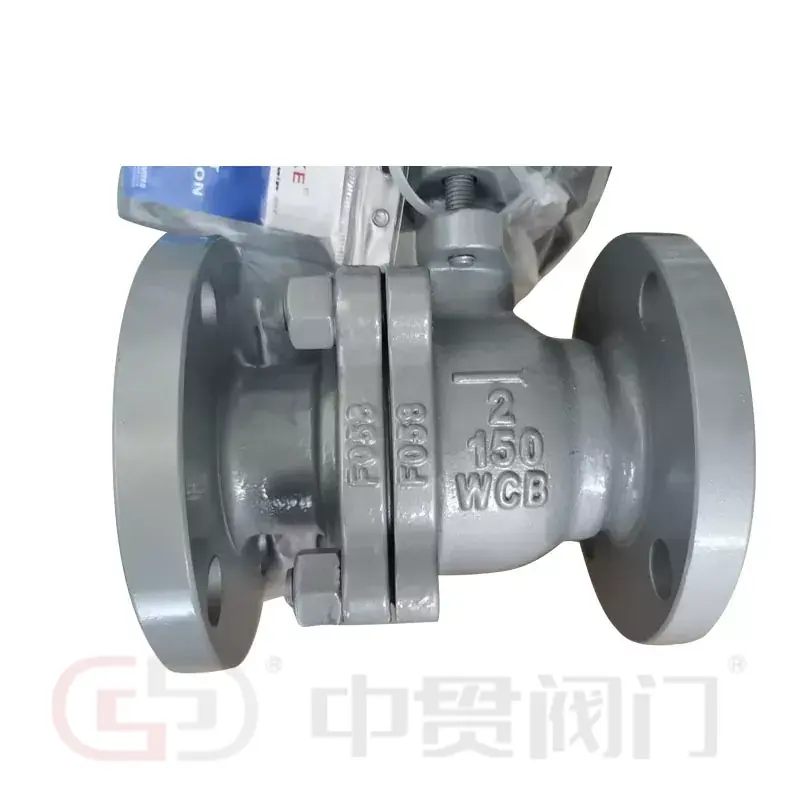

TheWCB plūduriuojantis rutulinis vožtuvas su flanšais, skirtas pramoniniam naudojimuipagaminoZhejiang Zhongguan Valve Manufacture Co., Ltd.turi padalinto korpuso anglinio plieno korpusą, plūduriuojančią nerūdijančio plieno sferą ir galinius flanšus, atitinkančius pasaulinius standartus. Palaikomi daugiau nei 19 metų gamybos patirties ir dviejų gamybos vietų Tiandzine ir Vendžou, šie vožtuvų blokai griežtai atitinkaAPI 6DirASME B16.34skysčių, dujų, garų ir angliavandenilių vamzdynų uždarymo paslaugų standartai.
Pramoniniam naudojimui skirto WCB flanšinio rutulinio vožtuvo eksploataciniai parametrai, medžiagų standartai ir konstrukcijos parinktys yra išvardyti toliau pateiktoje inžinerinėje matricoje:
Pagrindinis korpusas ir šoninis adapteris yra pritvirtinti tvirtais flanšo varžtais, todėl galima atlikti visą vidinę priežiūrą ir pakeisti lizdo žiedą.
Medijos slėgis stumia poliruotą plūduriuojantį rutulį pasroviui į elastingą sėdynės paviršių ir sukuria sandarų sandarumą, kai linijos slėgis didėja.
Vidinis stiebo įkišimas su integruotu pečiu neleidžia stiebui išstumti per didelio slėgio sąlygomis.
Aukštos platformos konstrukcija leidžia tiesiogiai pritvirtinti pneumatines arba elektrines ketvirčio pasukimo pavaras.
Pramoniniam naudojimui skirto WCB flanšinio rutulinio vožtuvo techninis dizainas suteikia aiškią eksploatavimo naudą sudėtinguose vamzdynų tinkluose:
Pasroviui plūduriuojantis rutulinis mechanizmas naudoja vidinį skysčio slėgį, kad priverstų rutulį prie sėdynės, užtikrinant nulinį nuotėkio uždarymą pagal ANSI VI klasės standartus.
Lieto plieno korpusas ASTM A216 WCB atlaiko fizinį vamzdžio įtempimą, slėgio šuoliais ir nuolatinę darbinę temperatūrą iki 425°C be konstrukcinių deformacijų.
CNC apdirbti mikro apdailos rutuliai, suporuoti su PTFE/R-PTFE lizdais, sumažina trintį, sumažina veikimo sukimo momentą ir išplečia pavaros pasirinkimo galimybes.
Dviejų dalių varžtais suskaidytas korpusas leidžia techninės priežiūros brigadoms aptarnauti vidinius sandariklius ir poliruoti rutulį nekeičiant viso vožtuvo agregato.
Kiekvienas pagamintas vožtuvo blokas prieš išvežant iš gamyklos yra išbandomas pagal API 598 standartą:
Naudojamas 1,5 karto didesniu už vardinį darbinį slėgį, siekiant patikrinti korpuso sienelių vientisumą, liejimo tankį ir jungties stiprumą.
Atliekamas naudojant hidrostatinį vandens ir pneumatinį oro slėgį, 1,1 karto didesnį už vardinį slėgį, kad būtų patvirtintas nulinis nuotėkis abiem srauto kryptimis.
Darbinis sukimo momentas matuojamas per visus 90° eigos ciklus, kad būtų užtikrintas sklandus veikimas ir išvengta vidinio surišimo.
Dėl didelio slėgio izoliavimo ir patikimo sėdynės uždarymo WCB flanšinis plūduriuojantis rutulinis vožtuvas pramoniniam naudojimui yra naudojamas kritinėse procesų pramonės šakose:
Tvarko žalios naftos transportavimo linijas, gamtinių dujų apskaitos stotis ir kuro terminalo paskirstymo kolektorius, veikiančius esant aukštam slėgio skirtumui.
Suteikia ketvirčio apsisukimo izoliaciją nekoroziniams angliavandeniliams, tirpikliams, technologinėms dujoms ir komunalinėms oro linijoms. Korozinėms cheminių medžiagų linijoms galimi nerūdijančio plieno CF8/CF8M korpuso variantai.
Tvarko aukštos temperatūros garų paskirstymą, kondensato linijas ir katilo tiekimo vandens kilpas. Patobulintos PEEK arba PPL sėdynės apsaugo nuo šiluminės deformacijos esant greitiems temperatūros ciklams.
Teikia patikimas paslaugas komunaliniuose vandentiekio tinkluose, pramoniniuose aušinimo vandens kontūruose ir vandens valymo filtravimo įrenginiuose, kuriems reikalingas didelio ciklo ilgaamžiškumas.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.valdo dvi specializuotas gamybos vietas Tiandzine (vandens tiekimo grandinė / ketaus) ir Vendžou (pramoninė tiekimo grandinė / plienas).
Daugiaašių CNC tekinimo staklių vožtuvų sferos ir lizdų paviršiai iki tikslių mikro colių leistinų nuokrypių, prailgina sėdynės tarnavimo laiką.
Galima įsigyti su prailgintais stiebais, skirtais požeminiam aptarnavimui, blokavimo rankenos įtaisais ir flanšinėmis jungtimis, pritaikytomis ANSI, DIN arba GB standartams.
Vykdome vieno bloko pakeitimo užklausas techninės priežiūros skambučiams, taip pat kelių konteinerių projektų siuntoms.
Išsamios techninės kainos ir CAD matmenų brėžiniai standartinėms konfigūracijoms išduodami per 24 valandas.
Su ISO sertifikatais ir 1 metų gaminio garantija, suteikiančia nemokamą įrenginio pakeitimą patikrinus gamybos defektus. Peržiūrėkite mūsųsertifikatusNorėdami gauti daugiau informacijos.
Mes tiekiame pakeltą veidą (RF), plokščią veidą (FF) ir žiedo tipo jungtį (RTJ). RF yra standartinis slėgiui iki 300 klasės. FF naudojamas jungiant prie ketaus įrangos, kad būtų išvengta kūno įtampos. RTJ sukurtas aukšto slėgio 600 klasės sistemoms naudojant metalinius jungčių griovelius.
Po bandymo visos vidinės kameros ir flanšų paviršiai gauna rūdžių slopinimo alyvą ir apsauginius plastikinius galų dangčius. Siuntos į atogrąžų ar jūrinę aplinką suvyniotos į garų korozijos inhibitorių (VCI) plėvelę ir supakuojamos į sandarius, termiškai apdorotus medinius dėklus.
Taip. Standartinis WCB plienas veikia iki -29°C. Esant minusinėms sąlygoms, kėbulo medžiagą keičiame žemos temperatūros anglies plienu (LCB/LCC) ir pridedame prailgintus gaubtus, kad apsaugotume koto sandariklį nuo užšalimo.
Mūsų Tiandzino bazėje gaminami ketaus vandens vožtuvai, o Venžou – liejinio plieno ir nerūdijančio plieno pramoniniai vožtuvai. Šio WCB rutulinio vožtuvo užsakymai nukreipiami tiesiai į Venžou specializuotai gamybai ir bandymams.
